在煤矿井下辅助运输车辆、隧道掘进多轮重载AGV、防爆无轨胶轮车等无人化装备中，四轮独立转向是实现狭小空间横向挪车、原地360°调头、蟹行等灵活机动动作的关键技术。然而，这种“每个车轮都能独立转向”的架构，对驱动转向机构的电机提出了极为严苛的要求——每天数千次高频正反转，每次换向都需要电机在极短时间内克服静止惯性、完成反向加速，且在地下潮湿、粉尘、瓦斯环境中长期运行。如果电机转子惯量大、响应滞后，就会出现转向延迟、位置超调；如果绕组抗冲击能力弱，频繁换向的电流尖峰会加速绝缘老化，甚至导致匝间短路；如果驱动器算法不加约束，电机在堵转或换向瞬间可能过热失步，让车辆在巷道中进退两难。
江苏惠斯通针对井下四轮独立转向的特殊工况，开发了高扭矩低惯量防爆伺服电机，配合自适应算法的防爆伺服驱动器，从电磁设计、转子动力学、绕组工艺到控制策略，系统性解决了狭窄巷道内频繁快速换向的“响应、发热、失步”三大难题。
转向电机在接到指令后，需要在几十毫秒内从一个方向的额定转速降为零，再反向加速到另一方向的额定转速。转子转动惯量越大，克服惯性所需的电流就越大，发热也越剧烈。更关键的是，在井下巷道起步挪车时，转向机构可能长时间处于堵转或微动状态，此时电流持续较高，发热更为集中。
每次换向时，逆变器输出电流会产生剧烈的上升沿与反向冲击，绕组端部承受交变的电磁力，长期作用下可能导致绝缘漆膜疲劳开裂。在转向到位后的保持阶段，电机虽不转动，但电流依然较大，散热比旋转时更困难。
井下防爆车辆无法依赖大尺寸风扇或外置液冷装置，电机散热只能通过防爆外壳的传导和辅助风扇。这就要求电机本身效率高、发热低，且能在防爆外壳内迅速将热量传导至壳体。
采用空心杯式或细长型叠片转子，显著降低转动惯量。以适配井下四轮独立转向的典型110EX电机为例，转子惯量比同功率标准防爆伺服电机降低约30%，使得机械时间常数缩短至5ms以内。在实车测试中，从正转2000rpm到反转2000rpm的完整换向过程（含死区与加减速）控制在0.2秒以内，转向跟随无延迟。
电磁线：采用聚酰亚胺薄膜绕包线代替普通漆包线，耐温等级H级（180℃），耐冲击电压能力提升。
浸渍处理：定子绕组经真空压力浸渍（VPI） 2次，无溶剂树脂完全填充绕组内所有气隙，消除因高频换向局部放电导致的绝缘薄弱点。
端部加固：绕组端部采用无纬带绑扎+环氧胶固封，防止在频繁交变电磁力作用下端部振动导致绝缘磨损。
惠斯通配套防爆伺服驱动器内置动态转矩观测器，实时监测电机实际转矩与电流，当检测到换向冲击或堵转趋势时，自动将转矩指令限制在安全范围内，同时自适应调整加减速斜率，使速度曲线始终平滑，避免电流尖峰。在四轮独立转向应用中，该算法还可智能识别每个车轮的转向状态：当某一车轮转向到位时，驱动器自动切换至“保持转矩限幅”模式，既维持位置锁定，又避免持续大电流发热。
电机采用高导热铸铝/铸铁外壳，内部绕组与壳体之间采用热过盈配合，减小热阻。同时在外壳表面设计大尺寸散热筋，配合防爆要求的双层密封，在有限空间内最大限度地提升散热效率。在高频换向工况下，绕组温升实测值比常规防爆电机低约10-15℃。

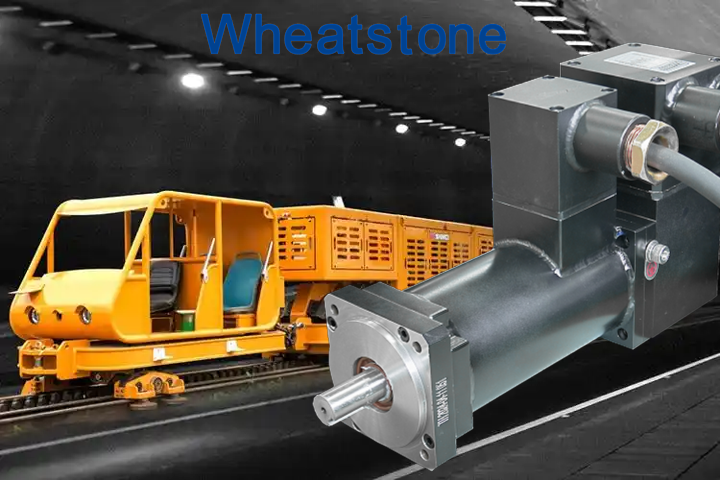

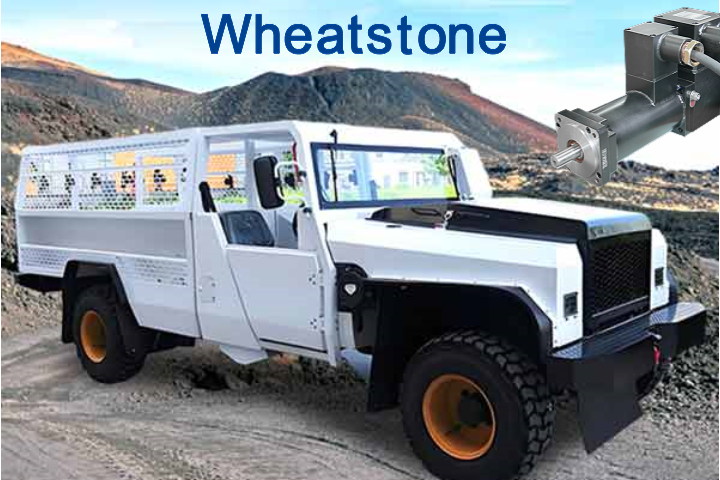

案例一：煤矿井下辅助运输车（四轮独立转向）
山西某煤矿在掘进面后方采用了一台防爆无轨胶轮车，车长仅3.5米，需要频繁在狭窄巷道中横移、原地转向。原车使用普通防爆伺服电机驱动转向器，运行一周后即出现过热报警和转向滞后。惠斯通技术团队现场诊断后，将转向电机更换为110EX低惯量防爆伺服电机，并升级配套驱动器。改造后，车辆在满载工况下连续执行8小时“前进-横向挪车-原地调头”循环作业，电机绕组温度始终控制在105℃以下（F级绝缘允许155℃），转向响应无延迟，迄今已稳定运行18个月。
案例二：隧道掘进多轮重载AGV（8轮独立转向）
某大型隧道施工项目中，需要一台载重20吨、具备8轮独立转向的AGV，用于在直径仅5米的盾构机后配套台车之间转运管片。每台转向电机需承受频繁原地转向的巨大阻力，且AGV在隧道内连续作业时间超过12小时。惠斯通为其定制了130EX低惯量防爆伺服电机，配合自带转矩限幅的驱动器，并在电机内预埋PT100温度传感器实时监控温升。在持续一个月的不间断测试中，电机未出现一次过热或失步报警，转向精度始终保持在±0.2°以内。
案例三：防爆AGV原地调头验证（实验室数据）
在某研究院的防爆AGV测试台上，分别采用标准防爆伺服电机与惠斯通低惯量防爆伺服电机进行对比：同一台1.5吨AGV，在2.5米宽的巷道内执行“前进3米→原地180°调头→返回”循环。标准电机在第37次循环时因驱动器过流保护停机，实测绕组温度已达128℃；惠斯通电机连续运行200次循环，绕组温度稳定在97℃，且转向角度累积误差＜±0.5°。
应用需求 | 推荐系列 | 关键参数 | 特点 |
井下无轨胶轮车、四轮转向 | 110EX系列 | 2.3-4.0kW，转子惯量低30% | 高扭矩低惯量，响应快，温升低 |
重载AGV（8轮独立转向） | 130EX系列 | 4.0-7.5kW，峰值扭矩3倍 | 大扭矩过载，抗冲击绕组 |
小型防爆叉车、原地转向微调 | 60EX系列 | 0.2-0.75kW，集成电磁抱闸 | 紧凑结构，定位保持精准 |
所有型号均可选配23位绝对值编码器以实现转向角度高精度反馈，并支持EtherCAT、CANopen、Profinet等总线通讯，便于与车辆整车控制器（VCU）深度融合。
井下四轮独立转向技术正在推动煤矿辅助运输、隧道施工、防爆仓储等领域向“无人化、高机动”方向演进。而驱动转向机构的电机，必须在高频正反转、频繁启停、堵转保持等极端工况下，依然保持响应快、发热低、不失步。江苏惠斯通从低惯量转子、抗冲击绕组、智能驱动器算法和高效散热结构四个层面，为这一“换向狂魔”场景提供了系统性的防爆伺服电机解决方案，让井下车辆在狭窄巷道中进退自如、转向无惧。
