轴向磁通电机串级技术：惠斯通如何用多单元堆叠实现高转矩密度与宽调速范围
在电动汽车、工业主轴、船舶推进等大功率驱动场景中，单台电机的功率密度和转矩输出往往难以满足极端工况的需求。轴向磁通电机（AFM）因其扁平的盘式拓扑，天然适合沿轴向进行多单元串级（同轴串联），在不显著增加径向尺寸的前提下，使转矩叠加、功率倍增，同时保持紧凑的结构。江苏惠斯通基于多年轴向磁通电机的工程积累，形成了面向不同应用场景的串级驱动方案：机械同轴串联（多定子 多转子堆叠）与绕线式AFM电气串级调速，为高转矩、宽调速、高功率密度需求提供灵活的技术路径。
机械同轴串联是将多台轴向磁通电机沿同一根轴刚性连接，各单元同速同向旋转，输出转矩为各单元转矩之和。这种方案非常适合需要极高转矩密度且径向空间受限的场合。
典型拓扑与设计要点

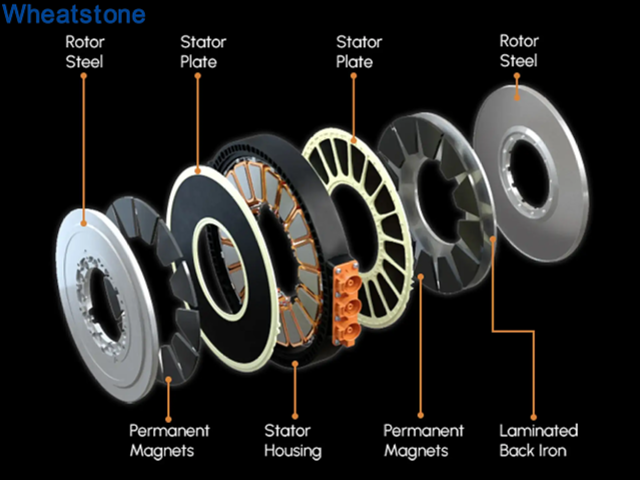

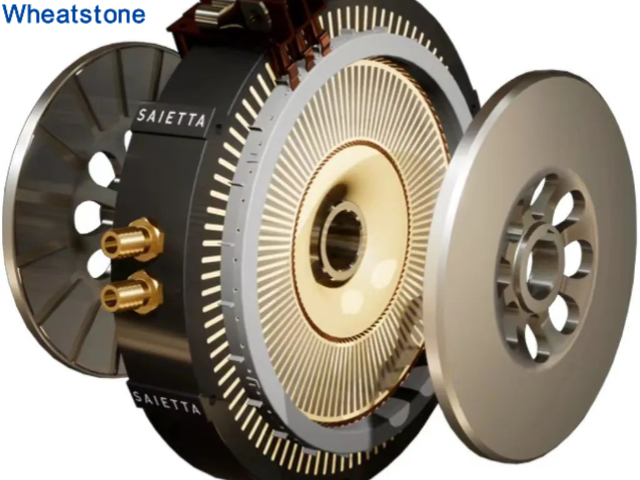

多定子 多转子堆叠：常见结构如三级“双定子 单转子”单元串联，相邻单元间转子错开一定相位角以减少齿槽转矩叠加，各单元可共用一个机壳或独立分段。惠斯通设计时通过有限元仿真优化堆叠层数，确保轴向力平衡和热分布均匀。
磁路解耦与屏蔽：单元之间设置非导磁隔板（如铝合金或不锈钢），防止相邻单元的磁场相互干扰，避免交叉饱和与互感引起的效率下降。
轴向力平衡：采用对称拓扑（如双定子单转子）使各单元内部轴向磁拉力自平衡，防止轴承承受过大的单向载荷。
优势与典型应用
机械串级的轴向磁通电机相较于径向电机，在相同输出转矩下轴向长度增长有限，而径向尺寸几乎不变，转矩密度明显更高。散热方面，各单元独立冷却或共用液冷通道，热管理比多台径向电机并联更简单。模块化设计使扩展性好——需要更大功率时只需增加单元数量。
应用案例：某电动重卡轮边驱动系统原设计使用两台径向电机并联，占用大量车架空间。惠斯通为其定制了四级双定子单转子轴向磁通电机串级方案，单台串级电机的外径控制在420mm以内，轴向长度仅180mm，峰值转矩达到4800Nm，连续转矩3200Nm。在满载爬坡工况测试中，电机温升稳定在110℃以下，且取消了原方案中的传动轴和分动箱，整车底盘空间利用率提升约20%。搭载该电机的重卡在矿区已累计运行超过5000小时，未出现串级单元间的转矩不均故障。
对于需要低速大转矩且调速范围较宽（50%–100%额定转速）的工业设备，传统方案多采用变频器+普通电机。但当功率较大时，变频器成本高、谐波污染严重。绕线式轴向磁通异步电机（WRAFM）可通过电气串级调速实现低成本、高效率的宽调速。
工作原理简述
两台绕线式AFM同轴刚性连接。第一台（主机）定子直接接工频电源，转子输出转差频率电能；第二台（辅机）定子接入主机转子的转差电能，辅机转子短路或外接电阻。两机转矩叠加，系统转速近似为 (1 s)n₁（s为主机转差率），通过调节辅机的附加电阻或转差电能回收装置，可实现无级调速。该方法避免了变频器的高次谐波，系统效率较高，尤其适合轧钢机、矿井提升机、船舶螺旋桨等需要长期低速运行的负载。
应用案例：某矿山提升机原采用绕线式径向电机转子串电阻调速，能耗大、调速不平滑。惠斯通为其设计了基于两台绕线式轴向磁通异步电机的串级调速系统，额定功率550kW，调速范围覆盖40%–100%额定转速，低速运行时的效率比原方案高出约12%，且电机轴向长度比原径向电机缩短约30%。提升机连续运行两年，调速级间无冲击，电机绕组温度稳定在F级绝缘安全范围内。
无论采用机械串联还是电气串级，都需重点解决以下四个工程问题，惠斯通已形成成熟的设计规范和验证流程：
设计要点 | 工程风险 | 惠斯通技术措施 |
轴向力平衡 | 各单元轴向磁拉力叠加可能导致轴承过载、寿命缩短 | 采用双定子单转子对称拓扑，有限元校核轴承轴向力；对必要情况配置磁浮轴承或推力轴承 |
磁路隔离 | 相邻单元磁场耦合引起交叉饱和，效率下降 | 单元间设置非导磁隔板（≥3mm厚铝合金），磁仿真验证互感影响<1% |
同步控制 | 多单元并联时电流/相位不同步产生转矩脉动 | 定制驱动器支持独立电流闭环控制，通讯周期≤125μs；匹配高精度旋转变压器或编码器 |
散热设计 | 串级后轴向热阻增加，中间单元温升过高 | 各单元独立水冷通道或共用液冷夹套；热仿真校核堆叠后温度场分布，必要时增加层间导热垫 |
惠斯通在轴向磁通电机串级应用中的核心优势包括：
可定制单元数量：2级、3级、4级或更多，根据客户负载曲线和安装空间灵活组合。
兼容多种转子类型：永磁同步（高功率密度）、绕线式异步（低成本串级调速）、混合励磁。
全流程验证服务：提供电磁 热 结构耦合仿真、样机制造、台架联调以及现场安装指导。
对比维度 | 径向磁通电机串级 | 轴向磁通电机串级 |
径向尺寸 | 多台并联或轴向堆叠后径向直径大，空间利用率低 | 串级后径向尺寸不变，轴向长度适度增长 |
转矩密度 | 较低，受限于磁路结构 | 高，可达径向电机的2 4倍 |
散热 | 中间电机散热困难，需额外风道 | 各单元可独立液冷，热管理相对简单 |
模块化 | 需要较复杂的联轴器和支撑结构 | 可直接共轴，结构紧凑，模块化更换方便 |
对于需要极高转矩密度的应用（如无人机电推进、电动船舶、重型AGV），轴向磁通电机串级方案是更为适配的选择。
江苏惠斯通可提供基座从40mm至400mm、串级单元数2 6级的全定制轴向磁通电机。产品线覆盖：
机械同轴串联永磁无刷AFM：用于电动重卡轮边驱动、工业主轴、无人机动力模组。
绕线式异步AFM串级调速系统：用于轧钢机、提升机、大型风机水泵的节能改造。
混合励磁AFM：兼顾永磁的高效率与电励磁的宽弱磁调速范围。
支持的串级形式包括共轴后端输出、双端输出、空心轴穿线等，可根据设备集成要求定制接口。惠斯通持有ISO9001、ISO14001及IECEx/ATEX等认证，串级电机出厂前均通过转矩叠加测试、温升平衡验证和轴向力校核报告。
轴向磁通电机的串级使用，并非简单的“多台电机拼在一起”，而是充分利用盘式拓扑的轴长优势，在有限空间内实现转矩倍增与调速扩展。从电动重卡的轮边驱动到矿山提升机的串级调速，惠斯通已在多个行业验证了机械串联与电气串级的工程可靠性。当单台电机的功率边界无法满足需求时，在多单元堆叠中寻找方案——这正是惠斯通为高功率密度场景提供的系统级解。
