电机断电后位置还在，编码器怎么做到的

伺服电机的定位精度，很多时候不取决于电机本身，而取决于编码器。同一台电机，配增量编码器还是绝/对/值编码器，配单圈还是多圈，在调试效率、停机恢复速度和长期运行可靠性上的差异会随时间放大。以下从编码器的工作原理出发，梳理不同电机配置不同编码器的实际作用。

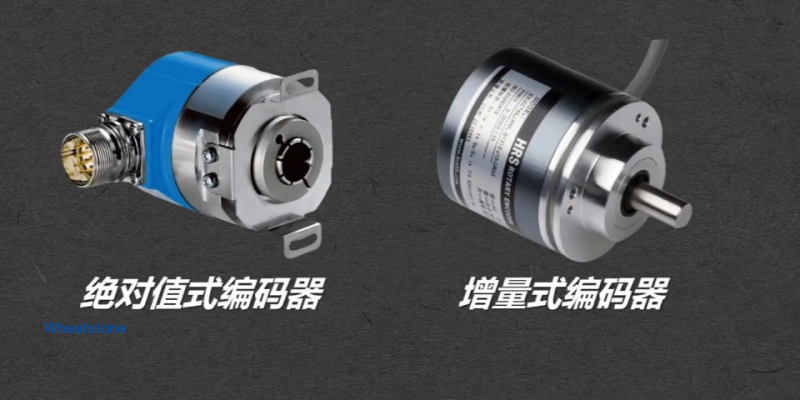

增量编码器与绝/对值编码器的分水岭

增量编码器输出A、B、Z三路脉冲信号，A、B相正交用于判断转向，Z相用于每圈归零。它只记录“相对位移”——从某一点开始转了多少脉冲。断电后计数器清零，上电必须执行回零动作，否则系统不知道电机当前在什么位置。

绝/对值编码器在每个角度位置都有唯/一的编码输出。上电后直接读取当前/绝/对角度，不需要回零。这个差异在单轴调试时看起来只是节省几十秒的归零时间，但在多轴联动系统、远程无人值守站点和频繁断电的工况中，它是系统可用性的决定因素。

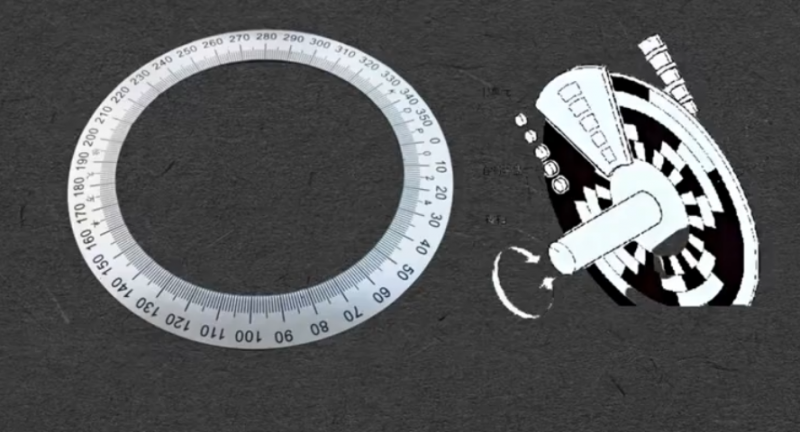

单圈绝/对值编码器：360°以内的绝/对定位

单圈绝/对值编码器将一圈360°划分为2的N次方位。17位对应2¹⁷=131072个位置，每个位置间隔约0.0028°；23位对应2²³=8388608个位置，每个位置间隔约0.000043°，即角秒级分辨率。

单圈编码器的适用边界很明确：电机输出轴在360°范围内工作的场景。阀门执行器的开度控制、旋转台的分度定位、机械臂单个关节的转角检测——这些应用中电机通常不会连续旋转超过一圈，单圈编码器提供的信息已经足够。

但在带减速机的传动链中，单圈编码器会出现一个问题。电机转多圈才能驱动负载走完一个行程，而单圈编码器只记录圈内角度，上电后系统无法判断电机停在“第几圈的90°”还是“第几圈的270°”。西门子S7-1200配合V90伺服系统就遇到过这类超圈问题，解决方案是将编码器类型配置为“循环绝/对旋转式”，但这本质上是在控制器层面做补偿，不是编码器本身的解决方式。

多圈绝/对值编码器：圈内位置加圈数记忆

多圈绝/对值编码器在单圈位置的基础上，增加了一个圈数计数器。它同时记录两个信息：当前圈内的绝/对角度，以及从参考点开始累计转过的整圈数。

以23位多圈编码器为例，常见的分配方式是单圈占17位，多圈占剩余位数，配合减速机构可以覆盖4096圈甚至65536圈的计数范围。断电后无论电机轴是否被外力转动，上电时读取的是完整的绝/对位置：第几圈加圈内第几个角度位置。

实现多圈的三条技术路线

第/一条路线是机械齿轮变速计数。编码器内部有一套齿轮组，通过齿轮传动比记录圈数。这套方案不依赖外部电源，断电后齿轮的物理啮合状态保持不变。缺点是齿轮系统体积较大、结构复杂，长期运行存在磨损风险，且对冲击和振动较为敏感。

第/二条路线是电池供电维持计数。编码器内部集成电池，断电后由电池为圈数计数器供电。优点是结构简单、成本可控。缺点同样明显：电池有使用寿命，需定期更换；更换电池时若操作不当可能导致多圈数据丢失；电池在高温或低温环境中的放电特性影响可靠性。部分编码器使用超级电容替代电池，断电后数据保持时间从数天到数周不等，长期停机仍面临位置丢失风险。

第三条路线是韦根效应自发电计数。韦根传感器利用韦根线在磁场翻转时产生的电压脉冲为计数电路供电。电机轴每转过一整圈，磁铁经过韦根线产生一个高能/量脉冲，该脉冲同时完成两个动作：为计数器供电，并记录一圈的增量。这条路线不需要电池、不需要齿轮，没有磨损部件，也不需要定期维护。POSITAL和Wachendorff等厂商的多圈编码器均采用这一原理，工作温度范围和抗振能力优于电池方案。

三种方案的选择逻辑：齿轮方案适合对成本敏感且维护周期可接受的场合；电池方案适合短期停机频繁但长期停机较少的产线；韦根方案适合维护窗口有限、环境温度波动大或长期停机的场景。

不同电机类型的编码器适配逻辑

防爆伺服电机的编码器选配受到更多约束。Ex d隔爆外壳内部的可用空间有限，编码器的体积和发热量需要控制；电机采用H级绝缘允许绕组温度达到180℃，而光电编码器的码盘和光电元件在超过85℃时精度下降、寿命缩短。因此，旋转变压器（Resolver）在防爆伺服电机中是一个务实的选择：它基于电磁感应原理工作，没有光学元件，可在-55℃至+155℃范围内稳定运行，信号幅值2至4V，信噪比高于光电编码器，不需要特殊屏蔽电缆。惠斯通在防爆伺服电机中提供了旋变和绝/对值编码器两种反馈选项，用户可以根据具体工况选择。

矿用防爆伺服电机的编码器选型则更看重定位精度与防爆合规的平衡。连采机推进定位要求每循环截割深度控制在0.5至1.0米，定位误差需小于±5mm。惠斯通矿用防爆伺服电机标配23位多圈绝/对//值编码器，单圈分辨率超838万脉冲，配合闭环矢量控制，经丝杠传动换算后推进位移分辨率可达±0.005mm。

高温电机对编码器的温度耐受性要求更高。如果应用环境温度持续在80℃以上，光电编码器的LED光源和光电接收器寿命会显/著/缩短，旋变或磁编码器是更适配的方案。

编码器接口与总线协议的匹配

绝/对值编码器的信号输出方式决定了它与驱动器的通信方式。SSI（同步串行接口）是绝/对值编码器常见的点对点通信协议，使用RS-422差分信号传输，布线简单。BiSS-C是SSI的开源升级版本，支持更高传输速率和双向通信。EnDat 2.2是Heidenhain的专有协议，支持功能安/全/等级SIL 3（IEC 61508），适合安/全/相关应用。

对于需要集成到EtherCAT、Profinet或CANopen总线系统的应用，编码器信号通过伺服驱动器的编码器接口输入，由驱动器完成协议转换。惠斯通的防爆伺服电机支持EtherCATCANopen等总线通讯，编码器信号和电机控制信号通过同一总线传输，简化了系统布线。

惠斯通的编码器定制能力

江苏惠斯通机电科技有限公司在防爆电机与特种电机领域有二十余年积累，编码器配置是定制方案中的一个核心参数。基座范围40mm至400mm，功率50W至200kW，电压24V至3000V可定制。编码器选项覆盖增量编码器（2500线）、17位单圈绝/对/值、23位多圈绝/对/值、旋转变压器以及定制化传感器集成。

一个值得关注的设计细节是编码器与防爆外壳的协同。防爆伺服电机的隔爆外壳需要在编码器信号线和电源线穿过壳体时保持隔爆完整性。惠斯通采用防爆格兰头或防爆航插接头实现电缆穿隔，信号线使用差分传输抑制共模干扰，确保编码器信号在穿过隔爆面后不引入额外的噪声。

从旋变到23位绝/对值，从单圈到多圈，从增量到韦根自发电计数，编码器的选择本质上是对工况需求的技术翻译。电机是动力单元，编码器是感知单元，两者的匹配程度决定了一套驱动系统在实际工况中能跑多稳、跑多久。
