惠斯通180五对极防辐射电机：核禁区精密动力

在核反应堆控制棒驱动机构的冷却风机旁，累积辐照剂量已突破10⁶Gy；在乏燃料后处理热室中，电机不仅要承受强伽马射线，还要面对硝酸、磷酸的化学腐蚀；在同步辐射光源的光束线站内，电机需在10⁻⁷Pa超高真空中长期稳定运行。普通电机在这里连一个检修周期都撑不过——有机绝缘材料在高剂量辐照下迅速交联或裂解，润滑脂碳化结焦，永磁体退磁失效。

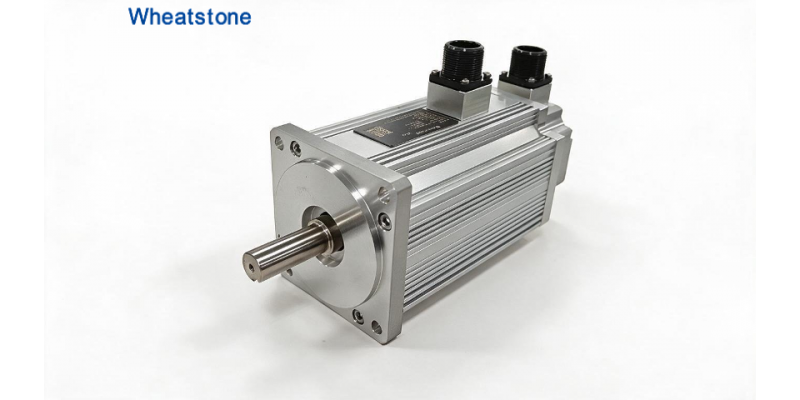

惠斯通180基座五对极防辐射伺服电机，正是为这类“人类无法踏足的强辐射禁区”而生。180mm基座、五对极（10极）电磁设计、1.0×10⁷Gy累计辐射耐受——这三个参数组合在一起，意味着在核岛深处、加速器靶室、热室吊运系统中，一台电机可以同时输出高转矩密度、保持低转矩脉动，并在千万戈瑞的γ射线和中子注量下长期稳定运行。

一、五对极设计：低转矩脉动与高转矩密度的平衡

五对极意味着转子有10个永磁极。相比少极对数设计，多极对数带来两个直接优势：一是转矩脉动显著降低，低速运行更加平稳，适合核工业中精密定位场景；二是同等体积下转矩密度更高，180mm基座内可输出更大扭矩。

在核反应堆控制棒驱动机构的冷却风机中，电机需要在高温辐射场中持续运转，任何振动或转矩波动都可能影响冷却效率。惠斯通180基座五对极电机通过优化极槽配合，将齿槽转矩控制在较低水平，配合23位绝对值编码器闭环控制，在全转速范围内保持平稳输出。

二、防辐射核心技术：从材料到结构的全链路加固

聚酰亚胺耐辐射绝缘体系：定子绕组采用聚酰亚胺薄膜绕包线，摒弃传统有机漆包线。聚酰亚胺的芳香环分子结构具有天然的辐射稳定性，在10⁶–10⁷Gy的γ射线辐照下，绝缘电阻仍可维持在100MΩ以上。

钐钴永磁体：采用钐钴磁钢，居里温度高达700-800℃，在辐射与高温复合环境中不退磁，确保电机在整个服役周期内输出转矩不衰减。

全陶瓷轴承+固体润滑：全陶瓷轴承配合二硫化钼固体润滑涂层，在辐射场中不碳化、不结焦，彻底杜绝润滑剂挥发污染真空腔室的风险。

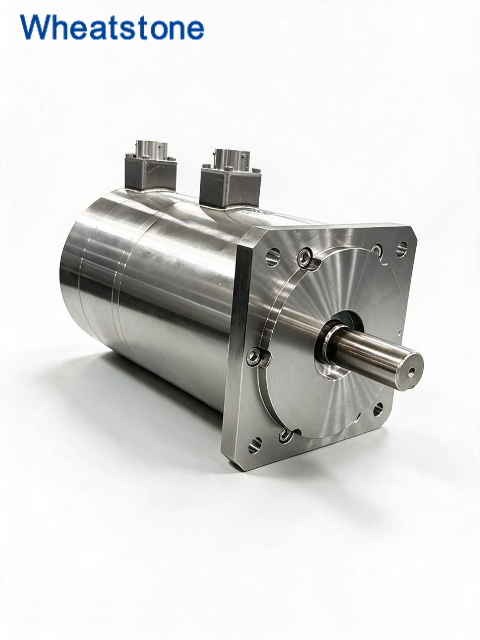

全金属密封与316L不锈钢壳体：全金属密封结构杜绝有机密封件老化与出气，316L不锈钢壳体整体锻造，防护等级可达IP65IP66。

三、宽温域与真空兼容：从-196℃到+200℃

惠斯通180基座五对极防辐射电机适应温度范围覆盖-196℃至+200℃，从液氮温区到高温烘烤全温区通行。真空度兼容至10⁻⁷Pa，总质量损失（TML）＜0.1%，可凝挥发物（CVCM）＜0.01%，在超高真空中不成为污染源。

四、应用领域与真实案例

核电站控制棒驱动机构冷却风机：在反应堆压力容器顶部的强辐射场中，累积剂量可达1.0×10⁶Gy。惠斯通180基座电机在该场景中已连续运行超过6年，各项指标保持稳定。

乏燃料后处理热室吊运系统：强伽马辐射+硝酸磷酸强酸腐蚀。电机累计辐射耐受剂量达1.0×10⁷Gy，在10⁻⁵Pa高真空环境下连续运行2万小时无故障。

同步辐射光源光束线站：HEPS的每一座光束线站都处于10⁻⁷Pa超高真空状态。惠斯通180基座电机驱动安全光闸，累计受照剂量超过5×10⁶Gy。

真实案例：西北某核工业退役设备拆解项目。惠斯通180基座五对极防辐射电机连续运行超过5000小时，累计受照剂量达2×10⁶Gy。拆检时绕组绝缘电阻仍保持在100MΩ以上，轴承运转顺滑无卡滞。

当核反应堆控制棒驱动机构的冷却风机在强辐射场中连续运行6年无需更换时；当乏燃料后处理热室的吊运电机在强酸与强辐射中完成每一次精密操作时——惠斯通180基座五对极防辐射伺服电机正在用10⁷Gy辐射耐受、五对极低脉动设计和-196℃至+200℃宽温域适应，为核工业与科研加速器守住“动力生命线”。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，180基座五对极防辐射伺服电机系列基座180mm、五对极设计、累计辐射耐受1.0×10⁷Gy、真空度10⁻⁷Pa、温度范围-196℃至+200℃。采用聚酰亚胺绝缘体系、钐钴永磁体、全陶瓷轴承+固体润滑、全金属密封。可提供基座从40mm到400mm、功率从50W到200kW的定制方案。

欢迎联系惠斯通技术团队，获取防辐射伺服电机的定制选型方案。
