排版机64秒精准排版，惠斯通防爆伺服电机为光伏组件叠层守住安全与精度双重防线

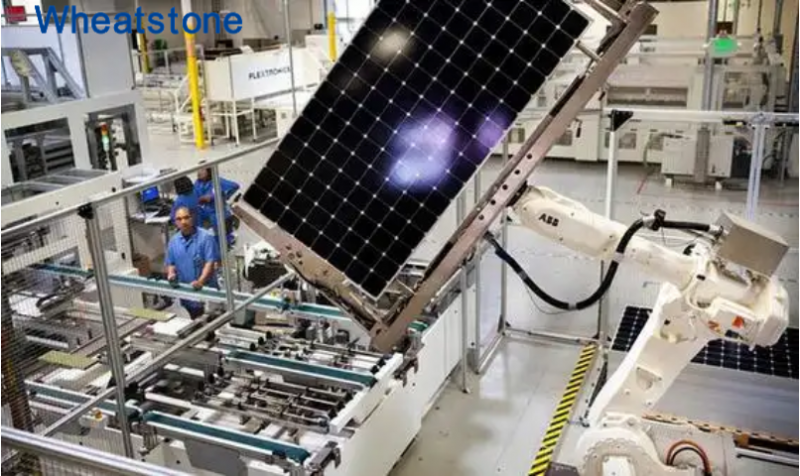

串焊完成后的电池串，进入排版机（叠层工序），被精确排列到玻璃基板上。这是组件封装前最后一道“看得见”的精度控制环节。排版精度直接决定后续层压和装框的质量——电池串位置偏差超过0.5mm，就可能导致层压后组件外观不良或电性能下降。

自动排版机可对应两台高速自动串焊机，排版速度为64秒组件，排版精度为±0.2mm。设备采用4颗伺服电机、2颗步进电机、6颗调速电机，速度可根据实际生产需要自动调节。由于流水线过来的产品每次的位置和角度都会有误差，每次都需要伺服电机进行角度和位置纠偏。

排版机的运动控制系统面临多重挑战：运行速度快不能造成设备抖动；精度要求高，角度纠偏和位置纠正的计算必须精确；不能出现累计误差；机构带来的精度影响需要通过电气补偿。

层压机的“高温挥发”风险

在排版完成后，组件进入层压机。层压机通过真空和高温（通常145℃-160℃）将玻璃、EVA胶膜、电池串和背板压合为一体。EVA胶膜在加热过程中会释放挥发性有机物。如果电机表面温度过高或产生电火花，引燃这些挥发性气体，后果不堪设想。层压机的升降平台、传送机构和真空系统都需要电机驱动。在多层叠层压机中，驱动电机驱动供料组件沿供料方向滑动，使供料组件能够远离和靠近层压组件。

惠斯通防爆伺服电机——为排版机和层压机守住安全与精度双重防线

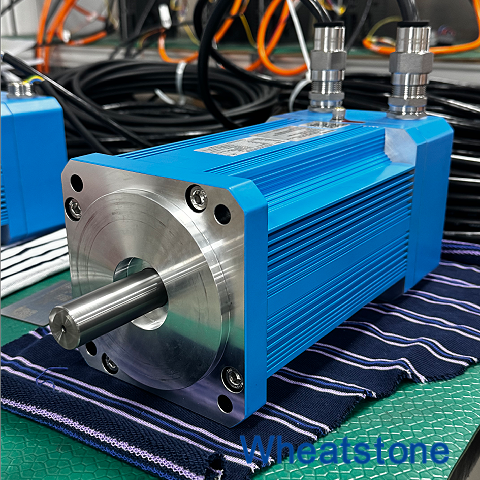

惠斯通防爆伺服电机是专为光伏排版机和层压机设计的“安全精密”动力方案。电机持有Ex db IIC T4 Gb最高等级气体防爆认证及国际IECEx、ATEX认证。

隔爆型外壳将内部火花与外部环境彻底隔离。T4温度组别确保最高表面温度不超过135℃。全封闭结构有效抵御EVA胶膜加热释放的挥发性有机物和高温环境。

23位绝对值编码器配合闭环矢量控制，重复定位精度可达微米级，满足排版机±0.2mm的精度要求。伺服加减速精准无抖动，在高速运行中保持稳定性。通过电气补偿消除机械加工精度和旋转轴间隙带来的影响。

23位绝对值编码器配合闭环矢量控制，重复定位精度可达微米级。全封闭结构有效抵御焊接过程中锡膏飞溅和助焊剂挥发造成的污染环境，以及EVA胶膜加热释放的挥发性有机物。

当排版机以64秒组件的节拍完成每一次电池串的精准排版时；当层压机的升降平台在145℃高温和真空中完成每一次组件封装时——惠斯通防爆伺服电机正在用Ex db IIC T4 Gb的防爆保障和微米级的定位精度，为光伏组件从“叠层”走向“成品”守住安全与精度的双重防线。
