真空电机的冷却系统是如何设计的？从热管、液冷到辐射涂层一口气懂完

在半导体晶圆传输腔、同步辐射光源、空间环境模拟器等高端装备中，电机必须在10⁻⁵Pa甚至10⁻⁷Pa的超高真空环境中长期运行。普通电机在大气中运行时，约70%的热量通过空气对流散逸。但一旦进入真空环境，空气对流消失——同样的负载，在真空中的温升速率比大气中快数倍。

真空电机的冷却系统，早已不是“加个风扇”就能解决的问题。本文将从传热学原理出发，系统解析真空电机冷却系统的设计逻辑、主流技术路线与前沿工程实践。

一、真空环境下的传热困境：为什么常规冷却方式失效了？

在常压环境中，电机主要通过三种方式散热：空气对流（占比约70%）、固体传导和热辐射。其中，空气对流是“热阻最小”的散热路径，因此常规电机可以维持热平衡。

但在10⁻⁵Pa的超高真空环境中，气体分子极为稀疏，几乎无法通过对流传递热量。电机绕组产生的热量只能通过固体传导和热辐射散逸。热传导路径长、热阻大，热辐射效率远低于对流散热。

更棘手的是，在真空环境中，转子产生的热量仅能通过热辐射方式向外传递，且辐射换热强度很低。这使得转子产生的热量难以排散，导致转子温度不断升高，甚至引起磁钢退磁而损坏电机。

真空电机散热的三个核心约束：

约束一：无对流散热。 空气对流完全消失，热量只能通过传导和辐射散逸。

约束二：低出气率要求。 真空电机内部所有材料——绝缘胶、密封件、润滑剂——都必须是低放气材料，这大大限制了导热界面材料和热管理方案的选型范围。

约束三：外部热源叠加。 在同步辐射光源等设备中，高能X射线的散射辐射会在电机所在区域形成持续的热辐射场，内外热源叠加使温升问题更为严峻。二、真空电机冷却系统的传热学基础

热传导（傅里叶定律）：

Qcond = -k A  (dTdx)

其中Qcond为传导热流量，k为材料导热系数，A为传热面积，dTdx为温度梯度。在真空电机设计中，降低热阻的关键在于：选用高导热系数材料（如铝合金、铜合金）、增大传热面积、缩短传热路径。

热辐射（斯蒂芬-玻尔兹曼定律）：

Qrad = ε ·σA (T₁⁴ - T₂⁴)

其中Qrad为辐射热流量，ε为表面发射率（黑度），σ为斯蒂芬-玻尔兹曼常数（5.67×10⁻⁸ Wm²·K⁴），A为辐射面积，T₁和T₂分别为两表面的绝对温度。

这条公式揭示了真空电机散热的一个重要设计变量：表面发射率ε。在真空环境中，提高电机表面的发射率可以显著增强辐射散热能力。实验研究表明，涂覆高辐射涂层后，定子侧温度降低15℃可使转子温升降低近3℃，冷却效果显著改善。

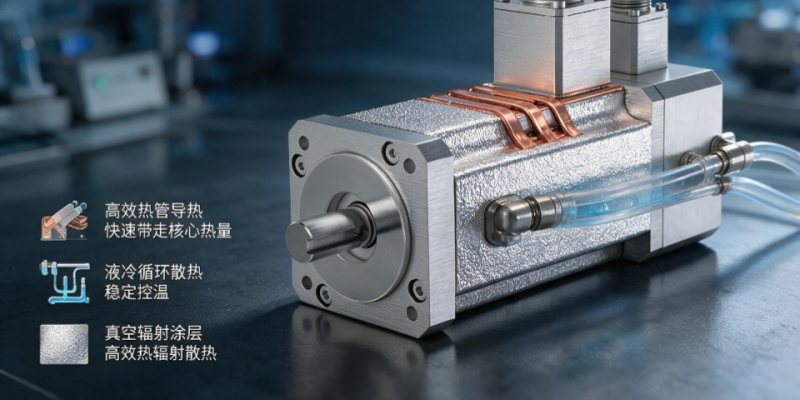

三、真空电机冷却系统的五大主流技术路线

路线一：安装面导热——最基础也最容易被忽视的散热路径

电机通过法兰、底座将热量传递到腔体或冷却结构。这是大多数真空设备最基本的散热方式。关键在于：安装面的接触热阻必须最小化。采用高导热界面材料（如导热垫片或导热硅脂）填充接触面微观间隙，可以显著降低接触热阻。在BEaTriX项目中，采用的导热界面材料导热系数达17Wm·K。

路线二：液冷——大功率真空电机的“主力方案”

液冷是目前大功率真空电机最有效的主动冷却方式。冷却液（通常为去离子水或专用冷却液）在电机壳体内部的冷却水道中循环流动，带走热量。

设计要点：

一体化水冷结构：将电机外罩与冷却壳体相结合，通过机加工与局部焊接的方式整体加工成型，在保证电机水冷到目标温度的同时，实现水道加工更加简单、水道分布更多、水冷装置装拆更加方便。

直接冷却线圈：最新的专利技术通过在电机内部设置冷却介质流道，使冷却介质能够直接与线圈接触而散热，冷却介质能对线圈的各区域实现全面散热。

液膜冷却：中车株洲电机的磁悬浮电机专利中，通过在旋转轴内部形成腔体并在上部开设喷液孔，将液体介质通过旋转体吸入腔体后从喷液孔甩出至壳体内壁，实现转子热量的高效传导。

路线三：热管散热——无源、高效、免维护的“热超导体”

热管利用工质的相变潜热传输热量，等效导热系数可达纯铜的数百倍。在真空或近真空环境中，热管是一种极具吸引力的被动冷却方案。

在一项针对真空环境音圈电机的热管理研究中，研究人员采用热管冷却方案，在模拟真空环境的绝热泡沫包裹下进行测试。实验结果证实，热管冷却方案提供了显著的热传导路径，足以将线圈温度维持在H级绝缘限值180℃以下。线圈在热稳态下稳定在约150℃，与有限元热分析预测高度吻合。

设计约束：热管的最大可制造长度通常限制在450mm以内，超过此长度需要分段，这会在接口处引入额外的热阻。同时，电机与热沉之间的较小温差可能限制被动热管系统的整体效率。

路线四：辐射散热强化——让表面“会辐射”

在真空环境中，辐射是唯一的被动散热途径。通过提高电机表面的发射率，可以显著增强辐射散热能力。

常用方法：

高辐射涂层：在电机表面涂覆高发射率涂层（如黑镀铬镀层），提高表面发射率。实验表明，涂覆高辐射涂层后，冷却效果显著改善。

热反射涂层：在转子外表面设置热辐射型隔离涂层或热反射型隔离涂层，用以减少对定子侧辐射的吸收。

表面处理：通过阳极氧化、喷砂等表面处理工艺，增加表面粗糙度和有效辐射面积。

路线五：主动热电冷却（TEC）——用“电”制造温差

珀尔帖元件（热电制冷器）可以通过电流主动制造温差，将热量从电机端泵向冷端。在BEaTriX项目中，研究人员提出了集成珀尔帖元件来人为增大温差的方案。

四、真空电机冷却系统的设计流程

第一步：热源分析与损耗计算

真空电机的热源主要包括：绕组铜耗（I²R）、铁芯损耗（磁滞损耗+涡流损耗）、轴承及机械损耗、高频控制附加损耗。

第二步：散热路径规划

在真空环境中，散热路径的规划至关重要。典型的散热路径包括：绕组→槽绝缘→铁芯→壳体→安装面→外部冷源（主路径）；绕组→端部→壳体→热辐射（辅助路径）。

第三步：冷却方式选型

功率等级 运行工况 推荐冷却方案

低功率（1kW） 连续运行 液冷+传导散热

超高功率（5kW） 连续高负载 液冷+热源分离设计

第四步：热仿真验证

采用有限元分析软件（如ANSYS Fluent、COMSOL）建立电机三维温度场仿真模型，在不同工况下进行迭代优化。仿真可帮助工程师在设计阶段识别热点区域，优化冷却结构布局。

第五步：实验验证

在真空舱或模拟真空环境中进行温升测试，验证冷却系统的实际效果。测试方法包括：表面热电偶测温、绕组电阻法测温（利用铜的电阻温度系数推算绕组温度）。

五、工程实践案例

案例一：真空飞轮储能电机——辐射涂层+蒸发冷却的组合方案

中科院电工所的研究团队针对飞轮储能系统电机转子在真空环境中的散热难题，提出了“定子侧低温蒸发冷却+转子侧高辐射涂层”的组合方案。实验结果表明：单独降低定子侧温度15℃仅使转子温升降低1℃，对辐射换热的提升效果并不显著；涂覆高辐射涂层后，同样降低定子侧温度15℃可使转子温升降低近3℃；将两者结合，能够进一步强化辐射换热。

案例二：半导体设备真空电机——直接线圈液冷

上海隐冠半导体的专利技术通过在电机壳体内部设置隔离件，将容纳腔体分隔形成冷却介质流道，使冷却介质能够直接与线圈接触而散热。这种设计使冷却介质能对线圈的各区域实现全面散热，大幅提高了线圈的散热效率。

案例三：磁悬浮真空电机——转子内部液冷

中车株洲电机的磁悬浮电机专利中，通过在旋转轴内部形成腔体并在上部开设喷液孔，将液体介质通过旋转体吸入腔体后从喷液孔甩出至壳体内壁，实现转子热量的高效传导。这种设计有效解决了真空环境下电机转子的散热问题。

六、真空电机冷却系统的未来趋势

趋势一：热源分离设计

将发热严重的功率器件与电机本体物理隔离，通过导热路径将热量引导至专门设计的散热区域，避免热量在绕组和磁钢处集中。

趋势二：智能温控系统

集成温度传感器，通过实时监测电机温度变化，动态调节冷却介质流量或电机运行参数。在BEaTriX项目中，研究人员通过降低真空步进电机的RMS电流，使最大电机温度下降约6℃，热平衡时间从41小时缩短至31小时。

趋势三：新型散热材料

高导热碳化硅铝复合材料、石墨烯导热膜、相变储热材料等新型材料正在进入真空电机领域。

趋势四：多物理场协同优化

将电磁设计、热管理和结构设计进行多物理场协同优化，在电机设计阶段就综合考虑热管理需求。

七、从理论到实践：真空电机冷却方案的落地应用

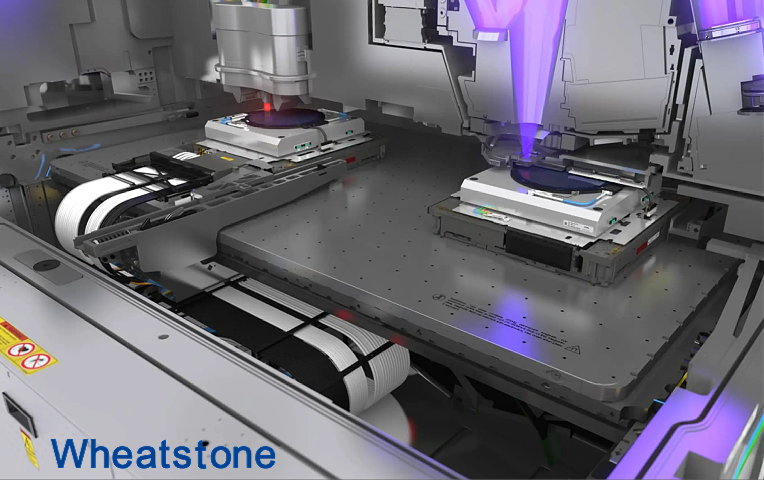

真空电机的冷却系统设计，最终要落实到具体的工程应用中。不同的应用场景对冷却方案有着截然不同的需求。在半导体晶圆传输设备中，电机需要长期在10⁻⁷Pa超高真空中运行，液冷+安装面导热是主流方案，重点在于避免冷却介质泄漏和污染真空腔室。在空间环境模拟器中，电机要承受-196℃至+150℃的剧烈温差，宽温域材料体系配合热辐射强化涂层，确保电机在极端温度循环中不失效。在同步辐射光源光束线站中，电机不仅要面对超高真空，还要承受持续的电离辐射热，低出气材料+全金属密封+辐射散热成为刚需组合。在真空镀膜设备中，电机需要在10⁻⁵Pa真空中长时间连续运行，低损耗电磁设计从源头减少发热，配合高效热传导路径将热量导出。

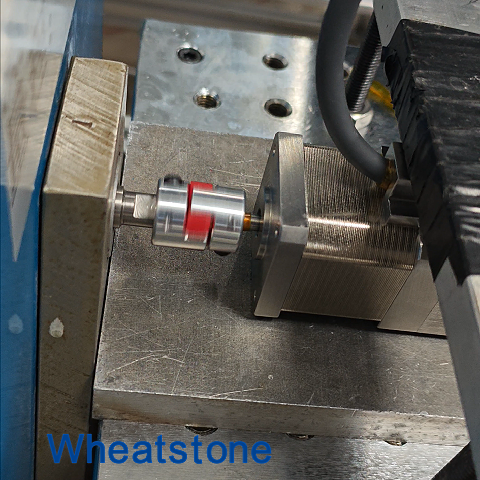

江苏惠斯通深耕特种电机领域二十余年，真空电机系列覆盖从40mm到400mm基座、50W到200kW功率、24V到3000V电压的全范围定制。产品采用低损耗电磁设计、高效热传导路径和宽温域材料体系，可提供液冷、热管、辐射强化等多种定制化散热方案，适应10⁻⁷Pa超高真空、-196℃至+200℃宽温域。从半导体晶圆传输机械臂的精密关节到同步辐射光源的束流线站，从空间环境模拟器的样品台到真空镀膜设备的旋转机构——惠斯通真空电机正在用热传导、热辐射和主动冷却的工程智慧，为极端环境下的精密设备守住“温度底线”。
