晶圆真空搬运机械臂——真空电机是芯片制造的“神经中枢”

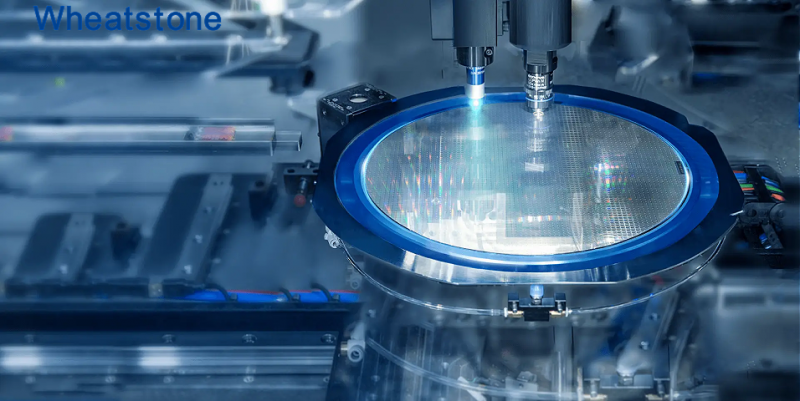

晶圆真空搬运机械臂被称为半导体晶圆生产线的“神经中枢”，广泛应用于光刻机、刻蚀机等关键设备，其性能直接决定芯片制造的精度与效率。在半导体刻蚀、薄膜沉积、离子注入等核心工艺中，晶圆必须在高度洁净的超高真空环境下完成传输——从Load Lock到工艺腔室，再到下一道工序，每一次转移都不容闪失。真空晶圆传送机器人在这些“禁区”中昼夜不息地运转，将晶圆精确地送至反应台。

行业痛点：出气污染与定位精度的“双重绞杀”

驱动这些机械臂关节的伺服电机，必须同时耐受10⁻⁷Pa的超高真空、保持微米级的重复定位精度，同时绝不能因材料放气或润滑剂挥发污染晶圆表面。普通电机在10⁻⁵Pa超高真空中运行时，绝缘树脂和润滑脂会持续释放气体分子——这一现象被称为“出气”。释放出的水汽和碳氢化合物沉积在晶圆表面，直接导致良率下降。在先进制程中，晶圆表面任何纳米级的污染都可能造成芯片短路或性能衰减。晶圆真空搬运机械手必须在高度洁净的超高真空环境下完成传输——从Load Lock到工艺腔室，再到下一道工序，每一次转移都不容闪失。

更棘手的是，机械臂的重复定位精度直接影响晶圆在反应台上的对准精度。一旦电机因振动或编码器信号干扰产生定位偏差，晶圆可能无法准确进入工艺腔室，导致整批晶圆报废。在10⁻⁷Pa的超高真空环境中，电机编码器信号传输面临的电磁干扰和信号衰减问题被成倍放大。

惠斯通方案：超低出气+无油润滑+微米级定位

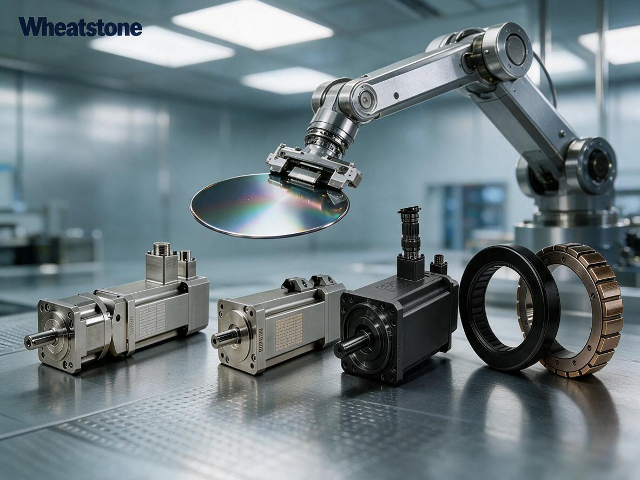

惠斯通真空伺服电机是专为晶圆真空搬运机械手设计的“洁净关节”方案。电机采用聚酰亚胺薄膜绝缘体系，摒弃传统有机漆包线，依据ASTM E595标准，总质量损失控制在0.1%以下，可凝挥发物低于0.01%。在10⁻⁷Pa超高真空中，电机自身不成为污染源。

在润滑方面，惠斯通采用全陶瓷轴承配合固体润滑涂层（二硫化钼MoS₂），彻底摒弃传统有机润滑脂，从根源上杜绝润滑剂挥发污染真空腔室的风险。全陶瓷轴承在超高真空中不碳化、不结焦，无需依赖有机润滑脂即可保持低摩擦运转。

在定位精度方面，惠斯通真空伺服电机标配23位绝对值编码器，配合闭环矢量控制，重复定位精度可达微米级，速度波动控制在0.1%以内。在磁控溅射PVD系统中，惠斯通真空无框伺服电机实现了速度波动低于0.1%、重复定位精度优于±0.01°的优异表现。

在华东某半导体设备厂的晶圆真空搬运系统中，惠斯通真空伺服电机已连续运行超过18个月，真空系统背景压强始终稳定在5×10⁻⁵Pa，未出现因电机出气导致的工艺波动。晶圆传输的重复定位精度稳定在±0.01mm以内，远超行业标准要求。

当晶圆真空搬运机械臂在10⁻⁷Pa超高真空中完成每一次微米级定位时；当12英寸晶圆从Load Lock到工艺腔室的每一次转移都精确无误时——惠斯通真空伺服电机正在用超低出气材料、无油润滑和23位编码器的微米级精度，为半导体晶圆传输守住“洁净关节”。
