风电直驱省去齿轮箱，惠斯通轴向磁通电机让机舱“瘦身”30%

在风电行业，如何捕捉更多低风速资源、提升单机发电效率，一直是技术攻坚的焦点。从业二十余年的工程师发现，一种被称为轴向磁通的电机结构，正从航空航天等高精领域走向风电场景，其独特的物理优势或许能回应部分行业痛点。

直驱风电的“齿轮箱困局”

传统风电机组多采用“齿轮箱+发电机”的传动形式。齿轮箱将风轮的低速旋转增速至发电机所需的高速，但这一环节带来了三大问题：

效率损失。齿轮箱本身的机械摩擦和传动损耗，使风能到电能的转换效率大打折扣。

可靠性瓶颈。齿轮箱是兆瓦级风力发电机中易过载和过早损坏率较高的部件。大功率高速齿轮箱磨损严重，维护成本高昂。

机舱重量。齿轮箱及其配套的润滑油泵系统、冷却系统、加热系统、油质检测系统，使机舱变得笨重。沉重的机舱反过来要求更粗壮的塔架和更昂贵的基础。

轴向磁通直驱：省去齿轮箱，缩短机舱长度

轴向磁通永磁同步发电机具有结构紧密、轴向尺寸小和功率密度大等优点。直驱发电机省去齿轮箱，使风轮直接驱动发电机，减少了传动部件数量，提高了系统可靠性和效率。

对于低转速直驱风电应用，轴向磁通永磁发电机尤为适合——它可以设计为多极数结构，具有很高的转矩密度。

惠斯通轴向磁通电机的直驱方案：

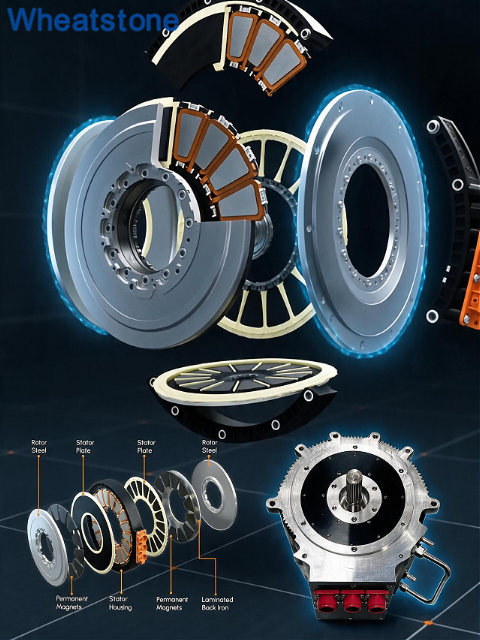

省去齿轮箱，机舱长度缩短。传统风电机组的机舱长度受限于“主轴+齿轮箱+发电机”的轴向布置。轴向磁通电机的扁平盘式结构使发电机可直接与风轮连接，无需齿轮箱，机舱长度可缩短30%以上。

启动转矩极低，微风即可发电。轴向磁通电机，特别是结合无铁芯技术的型号，能够实现极低的启动扭矩，使风机在微风条件下即可开始旋转发电。无铁心结构消除了铁芯涡流损耗、磁滞损耗和齿槽转矩。这对低风速风能利用至关重要——切入风速越低，意味着每年可发电的时间窗口越长。

宽转速范围高效输出。双转子轴向磁通无铁心发电机即使在低速下也能保持高效率。相比传统径向电机，轴向磁通无铁心技术在低风速条件下可提供高达20%的效率提升。

多盘堆叠适配大型直驱。对于MW级大型风电机组，多级轴向磁通永磁发电机方案适用于受机舱尺寸约束的大型直驱风机。多盘堆叠结构可灵活扩展功率等级，在有限轴向空间内实现大转矩输出。

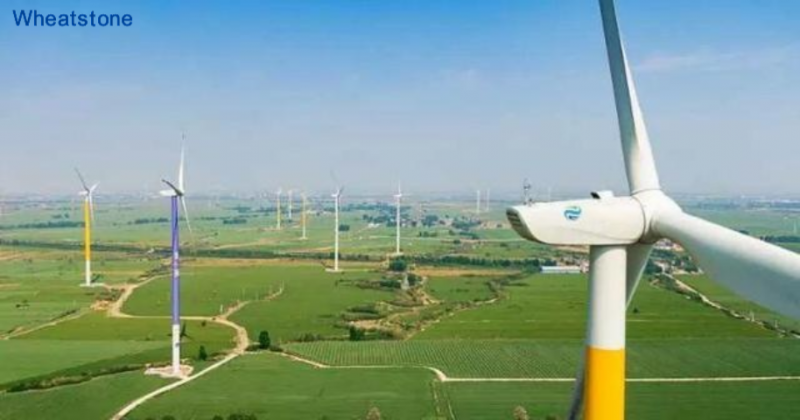

当前，永磁直驱风力发电机由于选用多磁极低转速的永磁同步发电机，省去了增速齿轮箱环节，正在成为风电技术的重要发展方向。轴向磁通电机凭借其扁平结构和低启动转矩特性，正在成为直驱风电的优选方案。从深远海风电到低风速风场，从兆瓦级机组到分布式风电——惠斯通轴向磁通电机正在用“直驱省齿轮、机舱瘦三成”的硬核实力，为风电产业升级提供新的动力选项。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，轴向磁通电机系列采用盘式扁平结构，轴向长度仅为传统电机的三分之一至二分之一，功率密度可达传统电机的4倍，效率超过96%，高效区占比超90%。可提供基座从40mm到400mm、功率从50W到200kW的定制方案，适配直驱风电、半直驱风电、分布式风电等场景。

欢迎联系惠斯通技术团队，获取轴向磁通电机的定制选型方案。
