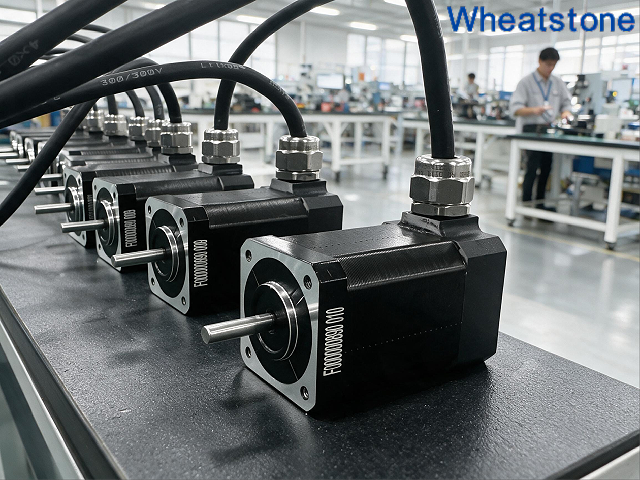

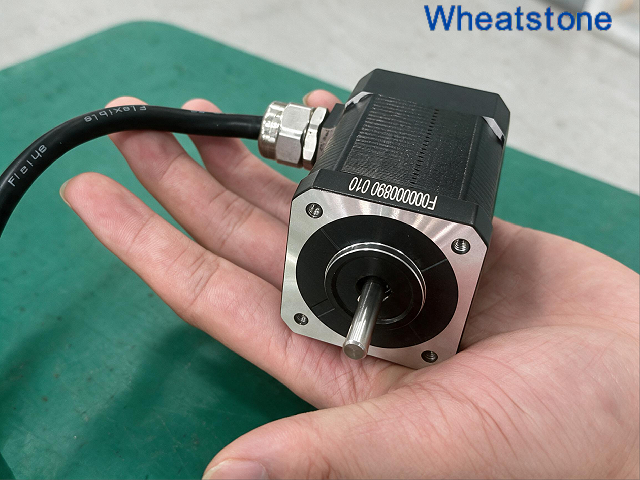

手掌大小的IIC级防爆，惠斯通40mm防爆步进电机为微型精密设备装上“安全心脏”

边长仅40mm，却能通吃氢气、乙烯、丙烷——惠斯通40mm防爆步进电机，把Ex db IIC T4 Gb最高防爆等级塞进了NEMA 17的方寸之间

在石油化工的在线分析仪表中，防爆机箱的内部空间以厘米计算，普通防爆电机根本塞不进去；在医药洁净车间的灌装泵阀中，设备要求微升级别的计量精度，普通步进电机的塑封外壳却通不过防爆认证；在实验室防爆通风橱的排风执行器里，氢气、乙炔等IIC组别气体随时可能积聚，普通电机在这里每一秒都是安全隐患。

这些场景有一个共同的困境：设备需要防爆，但空间不允许。

40mm基座（国标40mm方，业界习惯称之为NEMA 17）是小型防爆步进电机中最为紧凑的标准尺寸之一。在防爆区里，隔爆外壳的壁厚和隔爆接合面长度必须严格遵循IEC 60079-1GB 3836.2标准。许多厂商在小型化产品上难以兼顾“防爆性”与“高输出力矩”，尤其在IIC级氢气环境下更是技术壁垒重重。

江苏惠斯通在40mm基座的超紧凑空间内，实现了Ex db IIC T4 Gb（ATEXIECEx：II 2G Ex db IIC T4 Gb）最高等级隔爆认证。通过精密的电磁设计、特种耐高温绝缘材料及全闭环制程管控，让“小身材”的防爆步进电机在危险区域中仍能保持高力矩密度与微米级定位精度。

一、40mm——防爆与空间的极限平衡

在防爆区里，隔爆外壳的壁厚和隔爆接合面长度是硬性要求，这直接推高了电机的外形尺寸。40mm基座是小型防爆步进电机中最为紧凑的标准尺寸之一。许多厂商在40mm级别上做防爆，要么牺牲力矩输出，要么只能做到IIB级（适用于乙烯等普通可燃气体），无法覆盖氢气环境。

惠斯通的工程团队通过持续攻关，在40mm有限空间内将电磁拓扑、隔爆外壳和散热结构进行了系统化整合。在此尺寸下实现了Ex db IIC T4 Gb最高气体组别防爆认证，并可通过灌封工艺选配Ex tb IIIC T130℃ Db粉尘防爆认证。

IIC：气体防爆的“天花板”

IIC是IEC 60079系列标准中气体防爆的最高组别，适用于含氢气、乙炔等最危险气体的环境。惠斯通40mm电机通过的Ex db IIC T4 Gb认证意味着：

Ex：防爆设备标识

db：隔爆型——外壳能承受内部爆炸压力并阻止火焰向外部传播

IIC：最高气体组别——适用于氢气、乙炔等最危险气体环境

T4：温度组别——最高表面温度不超过135℃

Gb：设备保护级别“高”——适用于1区、2区危险场所

二、小尺寸里的硬核技术

电磁与温控的极限权衡——40mm机壳内的高密度集成

在40mm超紧凑空间内实现Ex db IIC T4 Gb防爆，最大的挑战并非来自机械加工精度，而是热力学与电磁学的极限权衡。隔爆外壳的壁厚虽然增强了安全性，却使热量难以快速传导至外部环境。当电机在防爆外壳内持续工作时，较高的温升可能触发内部绝缘系统加速老化。

惠斯通通过特种耐高温绝缘材料与优化的电磁拓扑，在40mm机壳内实现了：

微米级定位精度：40电机的步距角精度保持1.8°（整步），配合驱动器细分技术可达到0.01°以下的微步控制。

批量化验证的稳定性：2025年，惠斯通对一批40基座防爆步进电机进行批量化验证，保持转矩指标在低温湿热交变环境测试前后的一致性波动控制在5%以内，位散累积误差优于设计预期。

双防爆认证：支持气体防爆Ex db IIC T4 Gb与粉尘防爆Ex tb IIIC T130℃ Db双认证。

IP66IP67高防护等级：支持IP66IP67高防护等级，可在面临强腐蚀性化学气体的医药与精细化工车间长期运行。

宽温域适应：支持-40℃至+60℃温度范围，适用各种气候条件。

三、应用场景：哪些设备需要“40mm防爆”的精确定位？

惠斯通40mm防爆步进电机的典型应用场景涵盖了多个对空间和防爆有双重要求的行业：

石油化工在线分析仪表：在线气相色谱仪、红外分析仪、热导检测器等设备内部空间极为有限。电机需在微量级样品注射和流路切换中保持微米级定位精度，同时满足Zone 12区的防爆要求。

医药洁净车间灌装泵阀：无菌灌装设备中的计量泵、灌装阀需在洁净室环境中完成微量液体的精确输送。电机需满足无尘、防爆、高精度三重要求。

实验室防爆通风橱排风执行器：化学实验室通风橱内可能积聚氢气、有机溶剂蒸气等可燃气体。排风风阀的驱动电机需在狭小空间内实现精确开度控制，同时确保不成为点火源。

精密移液与计量系统：防爆区域的自动滴定仪、计量泵、流体分配系统，需要电机在微升级别的精度下完成液体输送。

四、惠斯通40mm防爆步进电机核心技术参数

参数项 规格

基座尺寸 40mm×40mm（NEMA 17）

防爆等级 Ex db IIC T4 Gb（气体） Ex tb IIIC T130℃ Db（粉尘）

国际认证 IECEx、ATEX（II 2G Ex db IIC T4 Gb）

防护等级 IP66IP67

步距角精度 1.8°（整步） ＜0.01°（细分驱动）

适用气体组别 IIC（氢气、乙炔）、IIB（乙烯）、IIA（丙烷）

温度组别 T4（≤135℃）

环境温度 -40℃至+60℃

当石油化工在线分析仪在防爆机箱内完成微升级别的样品注射时；当医药洁净车间的灌装泵阀在无菌环境中实现微米级的计量精度时；当实验室防爆通风橱在氢气可能积聚的环境中可靠执行排风控制时——在每一台需要“防爆+精密+紧凑”的设备内部，惠斯通40mm防爆步进电机正在用Ex db IIC T4 Gb的最高防爆保障和＜0.01°的微步控制精度，为微型精密设备装上“安全心脏”。

江苏惠斯通机电科技有限公司

二十余年深耕防爆电机与特种电机领域，产品覆盖40mm防爆步进电机、防爆伺服电机、高温电机、深水电机、轴向磁通电机等品类。可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的永磁电机定制方案。公司通过ISO 9001及IATF 16949质量体系认证，持有Ex db IIC T4 GbEx db IIB T4 Gb气体防爆认证、Ex tb IIIC T130℃ Db粉尘防爆认证及国际IECEx、ATEX认证。

欢迎联系惠斯通技术团队，获取40mm防爆步进电机的定制选型方案。
