深海高压下编码器信号失真，惠斯通用这三招守住位置控制精度

3000米深海，30MPa压力下，编码器的“眼睛”还能看清转了多少圈吗？

在深海3000米处，一台ROV的推进器电机正在运转。电机输出轴每旋转一度，编码器都要精确记录这个角度，将位置和速度信号传回控制系统，确保ROV在洋流中精准悬停、灵活转向。

但如果编码器“看走眼”了呢？

深海高压环境下，编码器的光学或磁性元件可能因压力变形导致信号失真。水深每增加10米，压力增加约1个大气压（0.1MPa）。3000米深处压力达30MPa，6000米深处达60MPa。在这样的压力下，编码器内部的光学码盘可能发生微米级的形变，磁性元件的磁场分布可能因壳体受压而偏移。

结果是：控制系统收到的位置信号与实际位置之间存在偏差。对于需要精准定位的水下机器人来说，这意味着悬停不稳、航向偏移、操作失误——甚至任务失败。

编码器在深海中面临的“三重压力”

第一重：光学编码器的码盘变形

光学编码器依靠LED光源穿过码盘上的透光狭缝，由光电接收器转换为脉冲信号。在深海高压下，码盘基板（通常为玻璃或金属）承受均匀压力。玻璃基板在30MPa压力下可能产生微米级的弯曲变形，导致狭缝宽度和位置的微小变化，脉冲信号的相位和占空比随之偏移。位置反馈误差由此产生——对于要求角秒级精度的控制系统，这种误差足以导致任务失败。

第二重：磁性编码器的磁场畸变

磁性编码器依靠磁阻或霍尔元件检测磁码盘的旋转磁场。在深海高压下，电机壳体受压产生的微米级形变可能改变磁码盘与传感器之间的气隙。气隙变化0.1mm，磁场强度就可能偏移数个百分点，导致角度计算误差。磁性编码器虽然比光学编码器更适应水下环境，但在极端压力下同样面临信号失真的风险。

第三重：信号传输的衰减与干扰

编码器信号从电机内部传输到水面控制台，需要经过数千米的电缆。深水信号传输可能面临干扰和衰减。高压环境下，电缆连接器的密封一旦失效，海水渗入会导致信号短路或完全中断。

“普通编码器放到深水里，就像把精密手表扔进深海——齿轮会被压变形，指针会乱转。”

惠斯通深水电机编码器方案：三道防线守住位置控制精度

江苏惠斯通机电科技有限公司针对深海高压环境下编码器信号失真的隐患，从元件选型、结构密封到信号传输构建了完整的技术防线。

防线一：耐压型编码器元件——从源头抵抗压力变形

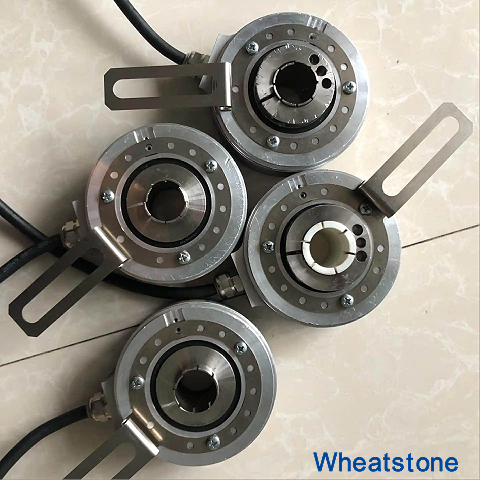

惠斯通深水电机选用工业级宽温型耐压编码器元件。光学编码器选用厚基板高刚性码盘，在30MPa压力下基板变形量控制在微米级可接受范围内。磁性编码器选用高灵敏度磁阻元件配合温度补偿算法，在壳体微小形变导致气隙变化时，通过内置补偿电路对磁场信号进行实时修正。编码器电路板采用厚铜箔和高TG（玻璃化转变温度）板材，在高压下不易翘曲变形，确保焊点和走线的电气连接可靠性。

防线二：压力补偿式充油密封——让编码器“内外压力平衡”

惠斯通在超深水工况下采用压力补偿式充油结构——电机内部充注绝缘油，通过补偿膜与外部水压平衡。编码器完全浸没在绝缘油中，内外压差趋近于零。编码器元件承受的净压力几乎为零，从根源上消除了压力变形导致的信号失真。中国科学院沈阳自动化研究所的相关专利技术同样验证了“密封封装到关节壳体中充油进行压力补偿可实现全海深工作”的可行性。

防线三：玻璃烧结端子+屏蔽电缆——信号传输的“最后一公里”

编码器信号从电机内部引出，必须经过一道“关卡”——接线端子。惠斯通采用玻璃烧结端子——金属针与特种玻璃在高温下烧结为一体，原子级结合，连氦气都无法穿透。玻璃烧结密封连接器是高温、高压、密封等场合必不可少的连接器，机械强度良好，密封性能优异。信号电缆选用双层屏蔽、耐海水腐蚀的专用水下电缆，在数千米的传输距离中最大限度抑制信号衰减和外界电磁干扰。

全流程测试验证——每一台电机的编码器都经过“深海模拟考”

惠斯通为每一台深水电机的编码器系统建立了覆盖“元件-密封-整机”的完整测试体系：

静态压力测试：将编码器置于压力罐中，施加额定深度对应的水压（最高60MPa），持续数小时，检测信号是否出现漂移或丢失。

温度循环测试：在-10℃至+50℃的温度范围内循环变化，检验编码器在深海温度梯度下的信号稳定性。

信号完整性测试：通过长距离模拟电缆传输编码器信号，检测信号衰减和干扰情况。

整机动态测试：电机在压力罐中带载运行，编码器实时反馈位置和速度信号，验证在模拟深海环境中的闭环控制精度。

当ROV在3000米深海的黑暗中进行精细操作时；当AUV在洋流中保持厘米级的定位精度时；当深海设备的位置反馈信号从数千米海底准确传回水面时——惠斯通深水电机正在用耐压型编码器元件、压力补偿式充油密封和玻璃烧结端子这三道防线，确保编码器在30MPa、60MPa的极端压力下“眼睛不花、信号不乱”。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖深水电机、防爆伺服电机、高温电机、船用电机等品类。公司通过ISO 9001及IATF 16949质量体系认证。深水电机系列覆盖500米、3000米、6000米、8000米四个深度等级，采用耐压型编码器+压力补偿式充油密封+玻璃烧结端子技术方案，可提供从50W到200kW的定制方案。

欢迎联系惠斯通技术团队，获取深水推进电机及编码器系统的定制选型方案。
