160℃还是200℃？惠斯通高温伺服电机如何成为新能源汽车驱动电机高温测试台架的“热平衡基石”

随着新能源汽车驱动电机向高功率密度、高转速（≥20000rpm）、高电压平台（800V）方向快速发展，研发与生产环节中的性能测试、耐久性验证和型式试验对台架设备提出了前..所未有的挑战。其中，容易被忽视却又致命的瓶颈，正是给被测电机施加负载的测功机系统自身的散热与耐热能力。当前，主流的驱动电机测试台架已采用高动态交流测功机、高带宽功率分析仪与多物理量同步采集平台，能够支持复现WLTC、CLTC等实际驾驶循环，并兼容800V高压平台与碳化硅逆变器测试需求。然而，台架本身长期运行于大功率负载状态，测功机电机自身绕组发热与被测电机（Device Under Test）的辐射热叠加，使得台架电机处于双重热源夹击之中。大量案例表明，正是台架电机自身的过热失效，成为了制约新能源汽车电机全工况测试连续性的瓶颈所在。

江苏惠斯通机电科技有限公司针对新能源汽车驱动电机高温测试台架的特殊运行工况，开发了全系列高温伺服电机产品方案，以H级绝缘（180℃）、高温永磁同步技术、宽温域特种润滑系统及全高温等级元器件配置，为测功机系统在持续大功率加载和散热量密集的测试环境中提供耐热、稳定、可靠的原动力支撑。

一、新能源汽车驱动电机测试台架的“高温困局”

1. 被测电机散热——辐射热直逼150℃

当驱动电机在台架上加载时，其输出功率中的一大部分转化为热量。以150kW驱动电机在额定工况下连续运行30分钟为例，其散发的热量可达数十千瓦，并通过外壳表面对外辐射传递。安装在被测电机附近的负载电机（测功机）直接暴露于这一热辐射环境中，环境温度可轻松超过100℃甚至更高。据行业测试设备厂商的数据，当被测电机外壳温度达120℃时，与之共轴安装的负载电机端面侧温度在20分钟内即可逼近95℃以上，远超普通工业电机40℃的设计基准。

2. 碳化硅（SiC）逆变器时代的热风加热

随着电动汽车平台电压从400V向800V迈进，SiC功率器件因其低开关损耗的优势被大量采用。SiC逆变器在高效区运行效率更高，但在高开关频率和大电流冲击下，其模块本体仍会产生大量热量，并通过冷却风道或辐射传导至周边测试设备，进一步加剧台架整体的热负荷。

3. 高功率密度台架——小机身，大热密

现代电机测试台架追求更高的功率密度，测功机本体比过去更为紧凑。在有限空间内堆叠高转矩密度电磁设计方案，使得电机绕组铜损密度大幅上升，即使设有水冷套，绕组端部等局部位置的温度仍可能远超预期。

在新国标GBT 18488-2024《电动汽车用驱动电机系统》中，已经对驱动电机的耐压性、防水防尘等级（IP67IP55IP54）、30分钟持续转矩及峰值转矩持续时间等性能提出了明确要求。随着标准的提升，台架验证工况加载强度不断攀升，对配套测功机电机的持续耐热能力要求也水涨船高。

二、测试台架电机面临的高温热失效模式

在高负载和长时间热累积的台架测试环境中，测功机电机除面临绕组绝缘加速老化外，永磁体不可逆退磁、轴承润滑脂失效、编码器与霍尔传感器漂移乃至电缆接头碳化等多重失效模式并存，任何一项短板都会导致测试中断和数据失真。

① 永磁体不可逆退磁——扭矩输出持续衰减

钕铁硼永磁体在长期高温条件下会发生磁性能劣化。当温度接近磁钢工作温度上限时，退磁速率呈指数级上升。一旦发生不可逆退磁，电机输出扭矩将持续衰减，导致效率MAP测试数据失真，最终整个测功机电机报废。

② 轴承润滑脂失效——干磨卡死（高温环境下约60%电机故障与此相关）

普通锂基润滑脂在100℃以上时，基础油快速氧化、挥发，稠化剂硬化结焦，失去润滑作用。轴承在干摩擦状态下运行，噪音增大、温升飙升，终卡死。在测试台架连续运行超过8小时的高温场景中，这一风险显..著放大。

③ 编码器与霍尔传感器高温漂移——转速与位置控制精度劣化

安装在电机后端的编码器电路板在高温下会产生温漂，导致角度反馈误差增大，影响闭环控制精度。长期高温暴露还会加速电子元器件老化，缩短传感器使用寿命。

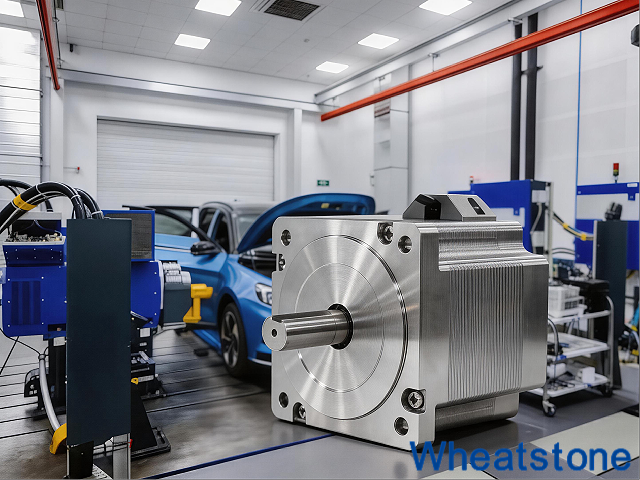

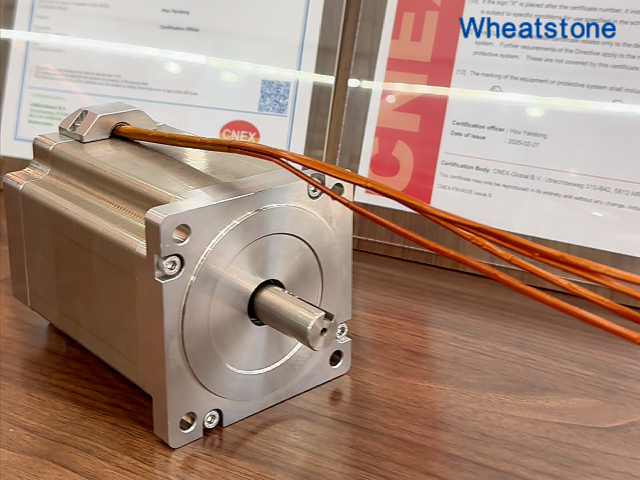

三、惠斯通高温伺服电机在台架应用中的核心技术保障

惠斯通高温伺服电机系列针对测功机台架的散热与耐热痛点，在四个关键技术层面进行了系统化强化。

1. H级绝缘系统——VPI真空压力浸渍工艺，耐180℃持续热工况

惠斯通高温伺服电机全线采用H级（180℃）耐热等级绝缘系统，按照IEC 60085标准进行热分级认证。该绝缘系统以聚酰亚胺复合漆包线为核心，槽绝缘采用聚酰亚胺薄膜+玻璃布+Nomex纸多层复合材料，引出线选用硅橡胶或玻璃纤维编织耐热线（≥180℃）。

整机绝缘处理采用真空压力浸渍工艺：先将绕组在真空状态下去除绝缘层缝隙中的空气和水分，再在压力下注入无溶剂耐高温浸渍树脂，使树脂充分填充绕组的每一处空隙，形成致密无气泡的绝缘整体。经过VPI处理后的绕组不易吸潮，介电强度、耐温性和抗机械振动性能均有明显提升，在测试台架的长周期运行中维持绝缘寿命，降低因绝缘击穿造成意外停机的概率。

2. 耐高温钐钴钕铁硼磁钢——抵御退磁风险

针对高温环境下永磁体退磁的核心痛点，惠斯通可选配钐钴永磁体（工作温度上限可达350℃），从根本上消..除了高温退磁风险。对于功率密度要求更高的客户，也可选用耐高温钕铁硼磁钢，将磁钢工作温度从常规的80-150℃提升至180℃以上。在经过优化的磁路设计下，电机在100-160℃持续热辐射环境中运行时，输出扭矩保持稳定，无显.著...退化。

3. 宽温域特种润滑脂——-40℃至180℃全周期守护

惠斯通高温伺服电机采用宽温域特种润滑脂（聚脲基或复合锂基合成脂），适用温度范围覆盖-40℃至180℃。该润滑脂以合成油为基础油，化学稳定性好，在高温下氧化诱导期长，不易产生结焦积碳，即使测功机本体长期处于持续高温加载状态，轴承仍能保持弹性流体动压润滑状态。相较于普通锂基润滑脂（再润滑周期约2000-3000小时），宽温域合成脂在高温环境下的再润滑周期可延长至5000小时以上，减少了台架设备的维保停机频次。

4. 耐高温密封与全高温等级元器件配置

轴伸端密封圈采用氟橡胶材质，可在长期接触高温油雾和热空气的环境中保持弹性，抵抗热老化和压缩永.久变形。电机后罩内部集成耐高温电路板，编码器选用工业级宽温型元器件，保证在高温测试舱内持续运行时角度反馈精度不发生显.著偏移。

四、GBT 18488-2024新国标下的台架测试需求适配

GBT 18488-2024《电动汽车用驱动电机系统》已于2024年5月28日发布实施，对驱动电机系统的技术条件和试验方法进行了全.面规范。

新国标在以下几个方面对测功机的高温运行能力提出了新要求：

耐电压测试：集成式驱动电机系统端子应能耐受规定的直流电压，1分钟内无击穿现象，漏电流不大于20mA。这要求台架测功机自身的绝缘系统必须具备良好的介电强度。

防水防尘分级：根据驱动电机系统下表面离地高度的不同，至少需满足IP67（离地高度＜300mm）、IP55或IP54（离地高度≥300mm）等级要求。测试台架测功机若需要在环境箱内与被测电机共处，同样需具备相应的IP防护等级。

30分钟持续转矩功率测试：被测电机系统应能在额定转速和30分钟持续转矩下至少运行30分钟无报警或异常。这要求台架测功机在至少30分钟的持续高负荷状态下，保持自身绕组温升不超出绝缘等级允许范围。

峰值转矩功率持续时间（10秒） ：台架测功机必须能够瞬时提供被测电机峰值功率加载所需的动态响应能力。

惠斯通高温伺服电机能够根据台架设备制造商的具体技术要求，提供从绝缘等级选择到IP防护配置（IP54至IP65可选）的.全.面..适配，确保测功机自身满足新国标对长时间高温持续运行工况的各项指标。

五、典型技术参数一览

参数项 惠斯通高温伺服电机（测试台架应用配置）

绝缘等级 H级（180℃），VPI真空压力浸渍工艺

永磁体材料 耐高温钕铁硼钐钴磁钢（可定制）

轴承润滑脂 宽温域聚脲复合锂基合成脂（-40℃至180℃）

防护等级 IP54  IP55  IP65（依台架工况选配）

密封材料 氟橡胶O型圈，耐高温氟橡胶油封

编码器配置 工业级宽温型编码器（耐温120℃+）23位绝..对值编码器

环境温度范围 -20℃至+60℃（标准型）；-40℃至+100℃（可定制扩展）

额定功率范围 0.5kW – 200kW（可覆盖不同功率段台架）

电压等级 AC 220V  380V  690V等

适配标准 GBT 18488-2024、GBT 29307-2022、IEC 60034系列

六、惠斯通定制化服务：保障台架连续运行的“后盾”

新能源汽车测试台架并非标准件设备，每一条测试产线对测功机的空间尺寸、接口法兰、编码器类型、反馈信号及接线方式都有各自的设计传统和技术习惯。惠斯通基于特种电机定制领域的技术积累，提供以下针对测功机应用的全.方位定制服务：

安装尺寸定制：与测功机制造商协同设计，定制法兰接口和轴伸尺寸，直接替换现有普通电机或进品电机型号

编码器定制：按需配置旋变编码器（抗油污振动能力强）、增量式编码器或高分辨率23位绝.对值编码器，适配不同测试系统的反馈协议

电缆接口定制：可选不锈钢防爆格兰头或防爆航空插头，与台架电气接线箱无缝对接

环境适应性扩展：针对测试环境箱内部的高温、高湿工况，提供宽温域扩展配置和加强型密封方案

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖高温伺服电机、防爆伺服电机、防盐雾伺服电机、矿用伺服电机等特种应用。公司通过ISO 9001及IATF 16949质量体系认证，持有CCCEx、MA、IECEx、ATEX等防爆认证及CCS船级社型式认可，为新能源测试装备的国产化替代和高温可靠性升级提供可靠的技术支撑。

欢迎联系惠斯通技术团队，结合您的具体测试台架工况进行针对性的高温伺服电机定制设计，确保测功机系统在持续高温、高负载环境下长期稳定运行。
