海上燃料补给最后十米的安全卫士：惠斯通防盐雾防爆伺服电机在LNG加注软管卷盘中的应用

在国际航运的绿色转型浪潮中，液化天然气动力船舶正成为船东们的优先选择。截至2025年底，全球在役和在建的LNG动力船舶数量已突破1200艘，涵盖集装箱船、散货船、油轮和邮轮等主力船型。然而，LNG动力船舶的能量补给——海上燃料加注，是一个将超低温（-162℃）、易燃易爆、高压输送与海洋盐雾侵蚀等多重极端工况叠加的作业场景。

在LNG加注作业的“最后一环”——加注软管的收放卷盘驱动中，电机既要满足Zone 1防爆区（气体环境）的最高安全要求，又要抵御海洋高盐雾腐蚀，还需具备在-40℃至+60℃宽温域内精准控制卷盘转速和软管张力的能力。江苏惠斯通机电科技有限公司针对这一“小众但关键”的应用场景，开发了定制化防盐雾防爆伺服电机系列，填补了LNG加注装备国产化动力链中的关键空白。

一、LNG加注软管卷盘驱动技术难点：四重挑战的叠加

LNG燃料加注船（LNG Bunkering Vessel）或岸基加注站通过软管将超低温LNG输送至受注船舶。加注作业完成后，软管需收回卷盘存放。看似简单的“收放卷”动作，对驱动电机提出了以下四重挑战：

第一重：防爆——Zone 1区域的合规门槛

LNG燃料的主要成分是甲烷，属于Ⅱ类气体（Gas Group IIA），在空气中的爆炸极限为4.4%至16.5%。加注作业区域被划定为Zone 1（正常运行时偶尔出现爆炸性气体环境）或Zone 2级危险区。根据API RP 500/505和IEC 60079的强制要求，危险区域的电气设备必须选用对应防爆等级的产品。驱动软管卷盘的电机须取得Ex db IIB T4 Gb及以上的隔爆认证，确保电机在运行中不产生点燃外部爆炸性环境的火花或高温表面。

第二重：防盐雾——海洋环境的腐蚀挑战

LNG加注船常年航行于近海和远洋航线，甲板设备长期暴露于高浓度盐雾、海浪飞溅和高湿交替的腐蚀环境中。普通电机在此类条件下，数周至数月便可能出现外壳锈蚀、紧固件咬死、密封失效等问题。电机须通过IEC 60068-2-11或GB/T 2423.17盐雾试验的严格检验，涂层体系宜达到ISO 12944 C5-M最高海洋防腐等级。

第三重：宽温域适应——从-40℃甲板到+60℃机舱的考验

LNG软管卷盘安装在甲板露天区域，电机须承受船舶航行经过的热带和寒带温差变化，环境温度可从北极航线的-40℃延伸至赤道航线的+60℃。宽温域要求绕组绝缘耐低温冲击不脆裂，润滑脂在低温下不凝固、高温下不流失，编码器和控制电子器件在极端温度下保持精度稳定。

第四重：精确张力控制——软管收放的安全性保障

加注软管在收放过程中，若驱动电机转速失控导致卷盘收卷过紧，可能挤压损伤软管结构；若收卷过松或放卷过快，软管可能坠入海中或发生缠绕。电机须具备精密的速度和转矩控制能力，实现软管收放的恒定张力调节。

二、惠斯通定制防盐雾防爆伺服电机的解决方案

针对LNG加注软管卷盘的四重挑战，惠斯通机电科技依托GB 3836系列、IEC 60079系列、ISO 12944和国际船级社规范，为这一细分场景开发了专项定制方案。

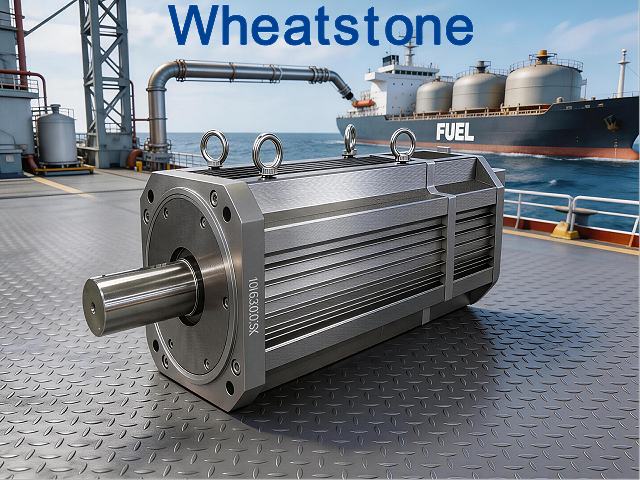

1. 防爆体系：Ex db IIB T4 Gb隔爆认证+宽温域适配

惠斯通LNG加注卷盘专用伺服电机持有Ex db IIB T4 Gb隔爆认证。防爆标志Ex db的含义为：

Ex：国际防爆标识

db：隔爆型（符合IEC 60079-1要求），外壳能承受内部爆炸压力并阻止火焰向外部传播

IIB：设备类别IIB，适用于含典型工业可燃性气体（如甲烷、乙烯、丙烷）的Zone 1爆炸性环境

T4：温度组别T4，最高表面温度不超过135℃，远低于甲烷的引燃温度

Gb：设备保护级别Gb，适用于Zone 1区域，具有较高安全性

隔爆外壳采用高强度铸钢或铸铁，经有限元分析优化壁厚，隔爆接合面加工精度满足GB 3836.2/IEC 60079-1的要求，确保在甲烷爆炸压力的严苛考验下不产生变形或泄露。

在宽温域工况方面，惠斯通选配耐高温宽温润滑脂（-40℃至+150℃适用），绕组绝缘系统采用H级（180℃）耐温等级，编码器选用耐低温宽温型元件，确保从北极航线到热带海域的全程可靠服役。

2. 防盐雾体系：316L不锈钢壳体与C5-M涂层双保障

针对LNG加注船的海洋腐蚀环境，惠斯通提供两种防腐蚀配置方案：

方案一（推荐标配） ：铸铝/铸铁壳体覆盖ISO 12944 C5-M等级重防腐涂层体系。涂层结构为环氧富锌底漆（锌含量≥80%，干膜厚度60–80μm）+环氧云铁中间漆（干膜厚度100–150μm）+高性能聚氨酯或氟碳面漆（干膜厚度50–80μm），总干膜厚度≥320μm，耐盐雾试验满足IEC 60068-2-11和GB/T 2423.17标准要求。

方案二（高盐雾要求选项） ：316L不锈钢壳体，含钼量2–3%，点蚀电位达+350mV，抗氯离子点蚀能力显著优于304不锈钢（+150mV），从根本上消除基体腐蚀风险。此外，所有外露紧固件、铭牌、电缆接头均采用不锈钢材质，杜绝电偶腐蚀的发生，确保卷盘驱动电机在长期服役后仍可正常拆卸维护。

3. 精确卷盘控制：宽调速范围+高精度位置闭环

惠斯通伺服电机采用闭环控制技术，标配高分辨率编码器（可配置23位绝对值编码器），可在1–3000rpm宽调速范围内稳定运行。卷盘收放作业的低速精控阶段（收卷末段需减速以防软管过度收紧），电机在低转速下仍能输出额定转矩，配合变频器实现恒定张力控制。同时，低惯量转子设计提升了启停的响应速度，使电机能够快速响应软管张力传感器的反馈信号，保障收放过程的安全流畅。

4. 高防护密封：IP66/IP67防尘防水结构

卷盘驱动电机安装在甲板露天区域，须抵御海水浪溅和高压水枪冲洗。惠斯通电机标配IP66防护等级——完全防尘（“尘密”）并耐受强力喷水；可选IP67——可短时浸入1米水深30分钟。轴伸端采用三重密封结构（V型防尘圈+迷宫密封+耐腐蚀骨架油封），接线盒双重密封，电缆引入处配备防爆格兰头（可选黄铜镀镍处理）。

三、惠斯通定制服务的优势：从标准到非标的全链条能力

不同于常规电机产品的批量生产模式，LNG加注装备领域对电机的尺寸、接口、接线方式和编码器类型常常存在非标需求。惠斯通依托特种电机定制领域二十余年的技术积累，提供以下定制服务：

机械结构定制：根据卷盘安装空间的限制，调整法兰接口尺寸、输出轴形式及电机外形尺寸

编码器类型定制：可按需配置旋变编码器（抗油污/振动能力强）、增量式编码器或23位高分辨率绝对值编码器

电缆接口定制：可选防爆航插接头（快速插拔设计）、不锈钢防爆格兰头或黄铜镀镍格兰头，适配卷盘电气接线箱的接口规格

环境适应性定制：可扩展至-40℃至+100℃的更宽温域范围，适配极地航线或热带海域的特殊运行条件

认证附加定制：根据出口目标市场，配备IECEx、ATEX、中国CCCEx、MA等不同防爆认证体系，并可通过中国船级社（CCS）的型式认可

四、LNG加注装备与相关标准规范

LNG加注软管卷盘及其驱动电机的设计、制造与检验，需参照下列国内外标准规范：

在实际LNG加注项目中，软管卷盘驱动电机的选型须同时满足上述标准中关于防爆等级、防护等级、盐雾试验和船用环境适应性的所有技术要求。

五、产品技术参数一览（LNG加注卷盘应用推荐配置）

 江苏惠斯通机电科技有限公司

二十余年深耕防爆电机与特种电机领域，产品覆盖防爆伺服电机、防盐雾电机、防辐射电机、宽温域电机等特种应用。公司通过ISO 9001及IATF 16949质量体系认证，持有中国CCCEx、煤安MA、IECEx和欧盟ATEX防爆认证，可为中国船级社（CCS）型式认可产品。无论您是在为LNG加注软管卷盘寻找防盐雾防爆伺服电机，还是为其他海洋工程装备定制特种动力方案，欢迎联系惠斯通机电科技的技术团队。
