防盐雾伺服电机技术详解：从腐蚀机理到惠斯通多层防腐体系

在海上钻井平台、LNG运输船、沿海化工厂及近海风电设施中，伺服电机长期暴露于高浓度氯离子盐雾、高温高湿交替和高压喷淋冲刷的复合腐蚀环境中。当普通电机在数月内出现外壳锈蚀、紧固件咬死、接线盒密封失效甚至绝缘击穿时，生产中断和设备更换所付出的代价远高于电机本身的价值。

江苏惠斯通机电科技有限公司针对海洋与近海工业环境，构建了一套从材料选型、涂层防护、密封优化到结构设计的全链路防盐雾技术体系。本文将逐层拆解盐雾腐蚀的物理化学机理、防盐雾处理的国.际标准体系，以及惠斯通防盐雾伺服电机的具体技术实现。

一、盐雾腐蚀的物理化学机制：不仅仅是“生锈”

盐雾环境的腐蚀作用远比普通潮湿环境复杂。海洋大气中的主要腐蚀介质是氯离子（Cl⁻），海水中氯离子浓度约为19000 ppm，是普通淡水的数千倍。氯离子的腐蚀作用表现在三个方面：

① 点蚀（Pitting Corrosion） ：氯离子具有穿透金属表面钝化膜的能力。以不锈钢为例，表面的Cr₂O₃氧化层在完整状态下具有良好的耐蚀性能，但氯离子能在钝化膜局部缺陷处发生吸附，使该区域膜层溶解，形成孔径小、深度大的腐蚀坑。点蚀的破坏性在于其隐蔽性——表面可能仅有一个微小孔洞，但内部已形成深层腐蚀通道，严重时可贯穿外壳导致海水渗入绕组。

② 缝隙腐蚀（Crevice Corrosion） ：电机结构中存在大量缝隙——法兰接合面、螺栓连接处、轴与密封圈的接触区。这些缝隙内氯离子因扩散受阻而局部浓缩，pH值下降，形成自催化腐蚀环境。缝隙腐蚀一旦启动，速率远高于均匀腐蚀。

③ 电偶腐蚀（Galvanic Corrosion） ：当电机结构中存在不同金属材料（如铸铝壳体与碳钢紧固件）时，在电解质（盐雾形成的液膜）存在下会构成原电池。电位较低的金属（阳极）加速溶解。普通电机常见的紧固件锈死、螺栓断裂，本质上就是电偶腐蚀的结果。

GBT 2423.17 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾标准，是评估电工产品部件、材料和设备在盐雾环境中抗腐蚀能力的标准化试验方法，要求在中性盐雾条件下持续进行规定时间的喷雾暴露，用于检验涂层质量和工艺均匀性。关于该系列和具体应用，可以参照以下案例研究说明。“GBT 2423.17标准设定了提高产品耐腐蚀性的重要测试条件，规定了盐雾箱的温度、湿度及喷雾时间，确保测试的可重复性和结果的一致性。”

二、防盐雾处理的核心技术要求与试验标准

防盐雾电机从设计到验证需要覆盖四个技术层面：基材选择、涂层体系、密封防护和连接界面处理。以下逐一解析。

1. 基材选择：抗氯离子腐蚀的金属学基础

基材是防腐蚀的第.一道防线。不同金属材料在含氯环境中的耐蚀性能差异很大：

材料 点蚀电位（vs SCE） 海洋环境适用性

普通碳钢 -450 mV 不适用，年腐蚀速率约0.5 mm

304不锈钢 +150 mV 有限适用，在长期高盐雾中会出现点蚀

316L不锈钢 +350 mV 适用，含钼量2-3%，抗点蚀能力强

铝合金+重防腐涂层 取决于涂层 适用，需配合合格涂层体系

普通碳钢在海洋环境中的腐蚀速率可达0.5 mm年，这意味着3 mm厚的外壳在6年内可能完全锈穿。而不锈钢的耐蚀性能与铬和钼含量正相关——316L不锈钢添加了质量分数2-3%的钼元素，可在基体表面形成更稳定的氧化膜，使其点蚀电位达到+350 mV，明显优于304不锈钢的+150 mV。惠斯通防盐雾伺服电机标配壳体为高强度铸铝或铸铁，搭配重防腐涂层；在极.端腐蚀条件下可选316L不锈钢壳体，从根本上解决基体腐蚀风险。

2. 涂层体系：ISO 12944标准与C5-M最.高防腐等级

对于金属基材，涂层是隔离盐雾的直接屏障。国.际通行的工业防腐涂层标准为ISO 12944《色漆和清漆—防护涂料体系对钢结构的防腐蚀保护》。该标准将腐蚀环境分为C1（很低）至C5-M（很高—海洋高盐度）六个等级：

C5-M（Marine） ：专为高盐分海洋环境设定的最..高防腐等级，适用于近海及海上设施，要求涂层体系能够耐受持续的高浓度氯离子侵蚀。

涂层总干膜厚度要求 ：C5-M等级推荐的涂层总干膜厚度通常不低于320 μm，采用底漆+中间漆+面漆多层结构。环氧富锌底漆提供阴极保护作用，中间漆增加厚度，高性能面漆提供耐候性和耐化学性。

惠斯通依据ISO 12944标准施加重防腐涂层体系：环氧富锌底漆与高性能面漆的复合涂层，总干膜厚度达到C5-M等级要求，耐盐雾试验时间显..著超出GBT 2423.17标准的基本要求，可有效阻隔氯离子侵蚀。

3. 密封防护：IP代码等级与结构设计要点

电机的防盐雾能力与密封等级直接相关。IEC 60529（对应GBT 4208）定义了IP代码等级：

IP66（防尘防水） ：完全防尘；可耐受强力喷水（12.5 mm喷嘴，100 Lmin流量）。适用于经受强喷淋的甲板设备。

IP67（短时浸水） ：完全防尘；在1米水深浸入30分钟不发生有害进水。适用于可能短时浸水的设备。

但需要注意的是，达到IP等级并不代表具备“防盐雾”能力——IP测试使用淡水，而盐雾环境对密封材料的化学稳定性提出了额外要求。普通丁腈橡胶密封圈在长期接触盐雾后会硬化、开裂，导致密封失效。惠斯通防盐雾电机采用耐盐雾密封材料，同时对接线盒、轴伸端、电缆入口等薄弱环节进行结构优化，确保长期服役后密封完整性。防护等级达到IP66作为标准配置，可选IP67等级。

4. 连接界面的防腐蚀处理

外露紧固件、铭牌、电缆接头、编码器接口等连接界面是腐蚀的薄弱环节。不同金属在潮湿盐雾中接触会形成电偶对，电位较低的材料加速腐蚀。惠斯通防盐雾伺服电机外露紧固件统一采用不锈钢材质，铭牌使用不锈钢激光刻印，电缆引入处采用防爆格兰头（可选黄铜镀镍处理）。部分高..端机型配备防爆航空插头，将接线盒功能集成于快速插拔接口，减少外露接线端子的数量和暴露面积。

5. 高湿度与凝露环境下的绝缘防护

在高湿度环境中，传统电动机容易受潮而短路，导致电机故障。而伺服电机采用防潮设计和密封结构，能够在潮湿环境中稳定运行。除盐雾腐蚀外，海洋环境的另一大威胁是凝露——当电机停机冷却时，内部暖湿空气遇冷凝结成水珠，积聚在绕组表面和隔爆接合面上。凝露水会导致绝缘电阻从数百兆欧降至数兆欧甚至更低，同时促使隔爆接合面锈蚀，影响防爆性能的长期有效性。惠斯通在电机设计中考虑了这一工况，防盐雾防爆航插电机系列产品将C5-M重防腐涂层、316L不锈钢壳体、IP66IP67防护与隔爆认证进行了深度融.合。

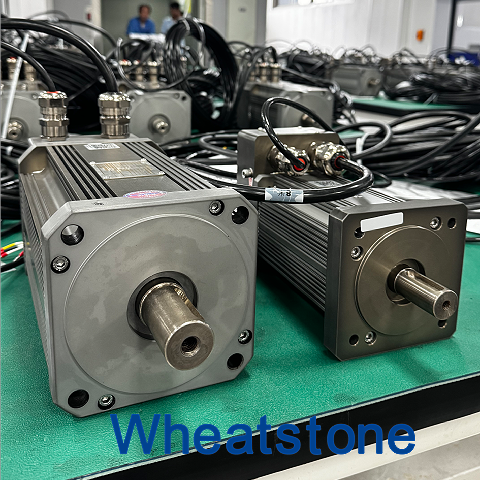

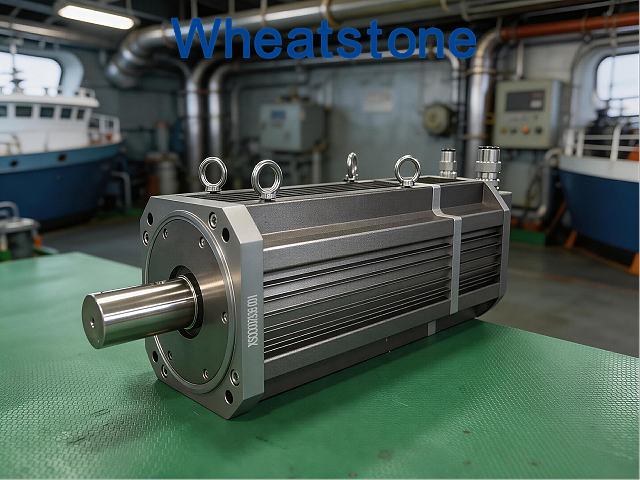

三、惠斯通防盐雾伺服电机的多层技术体系

针对上述技术要求，惠斯通防盐雾伺服电机从四个层面构建了完整的防护体系：

第..一层：耐腐蚀基材——316L不锈钢与C5-M级重防腐涂层

惠斯通防盐雾电机壳体标配高强度铸铝铸铁，覆盖C5-M等级重防腐涂层（环氧富锌底漆+高性能面漆，总干膜厚度≥320 μm）。在盐雾浓度较高的近海露天环境和海上作业区域，可选用316L不锈钢壳体。316L不锈钢含钼量高，点蚀电位达+350 mV，明显优于304不锈钢的+150 mV，有效抵御氯离子点蚀侵蚀。该体系耐盐雾试验时间显..著超出行业要求，可有效阻隔氯离子侵蚀，延长电机服役寿命。“惠斯通依据ISO 12944标准施加重防腐涂层体系——采用环氧富锌底漆与高性能面漆的复合涂层，达到专为高盐分海洋环境设定的C5-M级最...高防腐等级。”

第..二层：全不锈钢外露件——杜绝电偶腐蚀的“短板效应”

所有紧固件、铭牌、格兰头均采用不锈钢材质。普通电机常见的锈死螺栓、无法拆卸现象在惠斯通防盐雾电机上得到有效解决，确保长期使用后仍可顺利拆卸维护，降低海上维保难度。“所有紧固件、铭牌、格兰头均采用不锈钢材质，避免不同金属在潮湿盐雾条件下产生电偶腐蚀。”

第三层：高防护等级密封——IP66IP67全防尘防水结构

轴伸端采用多层密封结构，配合V型防尘圈和耐盐雾骨架油封；接线盒采用双重密封设计，配合预填充分子筛干燥剂的压力补偿膜，平衡内外压差的同时阻止湿气渗入。防护等级标配IP66，可选IP67以适应冲洗和飞溅环境。“对于铸铝铸铁壳体，惠斯通依据ISO 12944标准施加重防腐涂层体系——采用环氧富锌底漆与高性能面漆的复合涂层。”

第四层：耐盐雾专项工艺——从表面处理到材料选型

除基材和涂层外，惠斯通在以下细节层面进行系统强化：

轴承选用抗腐蚀等级较高的不锈钢轴承或带密封圈的耐蚀轴承，润滑脂为宽温域防水型。

定转子铁芯表面经特殊防锈处理，绕组绝缘系统采用H级（180℃）耐温等级，经真空压力浸渍（VPI）工艺处理，消..除绝缘内部的吸湿空隙。

防爆接头按客户要求采用黄铜镀镍处理，电机配用电缆均为船用级耐盐雾电缆。

表面硬质氧化处理可根据工况要求增加。

四、适应环境与应用场景

惠斯通防盐雾伺服电机主要面向以下环境类型：

环境类型 典型场所 腐蚀等级要求

近海露天环境 近海钻井平台甲板、港口码头设备 ISO 12944 C5-M

海洋平台环境 深海半潜式平台、FPSO上部模块 C5-M + IP66IP67

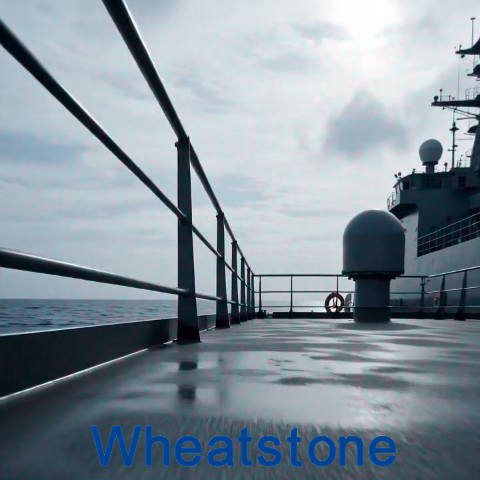

船舶甲板环境 货轮、LNG船、军舰甲板机械 C5-M + 耐浪溅

沿海化工环境 沿海化工厂、石化码头、海水淡化厂 C4至C5-M可选

盐碱地环境 盐湖提锂、内陆盐化工 C4至C5-M可选

在实际案例中，华南某南海深海半潜式钻井平台上，惠斯通防爆伺服电机被安装在露天甲板区域，用于驱动阀门执行器和液压泵站。该平台常年处于高温、高湿、高盐雾、海浪飞溅的“三高一溅”复合腐蚀环境中。“华南某海上钻井平台在南海某深海半潜式钻井平台上，惠斯通防爆伺服电机被安装在露天甲板区域，用于驱动阀门执行器和液压泵站，该平台常年处于高温、高湿、高盐雾环境下。”防盐雾设计的有效性在长期服役中得到了持续验证。

五、技术参数一览

参数项 惠斯通防盐雾伺服电机规格

壳体材质 铸铝铸铁+C5-M级重防腐涂层（标配），316L不锈钢（选配）

外露紧固件材质 不锈钢（标配）

涂层体系 环氧富锌底漆+高性能面漆，总干膜厚度≥320 μm

防腐等级 ISO 12944 C5-M

防护等级 IP66（标配），IP67（选配）

绝缘等级 H级（180℃）

绝缘处理工艺 真空压力浸渍（VPI）

盐雾试验标准 GBT 2423.17、IEC 60068-2-11

适配环境温度 -20℃ 至 +60℃（可扩展至更宽范围）

船用电缆 可选配置

江苏惠斯通机电科技有限公司

二十余年深耕防爆电机与特种电机领域，产品覆盖防爆伺服电机、防盐雾电机、防辐射电机、宽温域电机等特种应用场景。公司通过ISO 9001及IATF 16949质量体系认证，为船舶、海洋工程、石油化工、近海风电等行业提供耐腐蚀、耐盐雾的动力解决方案。
