连采机定位推进——惠斯通防爆矿用伺服电机如何以微米级精度护航巷道成形

在煤矿巷道掘进中，连采机（连续采煤机）是实现快速掘进的核心装备。巷道成形质量直接决定后续锚杆支护的工作量、喷浆厚度以及巷道的长期稳定性。若推进定位不准，超挖将增加支护成本，欠挖则需二次修整，严重影响掘进效率与安.全。连采机在截割循环中，需要精.确控制截割头的推进距离，每循环推进深度通常控制在0.5-1.0米，定位误差要求小于±5mm。江苏惠斯通针对连采机定位推进的特殊需求，开发了全系列Ex d I Mb矿用隔爆型伺服电机，以23位绝.对值编码器、±0.1%转速精度、优于±0.01°定位误差，实现微米级推进定位，为巷道精.准成形提供可靠动力。

一、连采机定位推进对驱动电机的四项核心要求

1. 微米级定位精度——防止超挖欠挖：连采机每循环截割深度需精.确控制。电机定位精度直接影响巷道断面成形质量。惠斯通矿用防爆伺服电机配合23位绝.对值编码器（每圈约838万脉冲），配合高刚性机械传动，可实现推进位移的微米级控制。

2. 低速大扭矩保持——应对截割推进阻力：连采机在截割硬煤或半煤岩时，推进机构需克服较大阻力，电机需在低转速下输出额定转矩，保持平稳推进。

3. 频繁启停与快速响应——适应步进式截割工艺：连采机采用“截割-退机-换位-再截割”的步进作业模式，推进电机需频繁启停，响应时间短。

4. 防爆安.全与高防护——井下瓦斯与粉尘环境：连采机工作于Ⅰ类防爆区，电机需持有Ex d I Mb煤安认证，防护等级IP66及以上。

二、惠斯通矿用防爆伺服电机的核心技术优势

1. 23位绝.对值编码器——微米级推进定位：标配23位多圈绝.对值编码器，单圈分辨率超838万脉冲，配合闭环矢量控制，电机速度控制精度可达±0.1%，位置定位误差优于±0.01°。经机械传动（丝杠导程10mm、减速比51）换算，推进位移分辨率可达±0.005mm，远超巷道成形±5mm的要求。

2. 低速大扭矩输出——平稳推进：电机可在1rpm.超.低.速下稳定运行，转矩波动小于1%，确保截割头在煤壁中平稳推进，无爬行、无冲击。

3. 高过载能力——应对截割阻力突变：截割过程中遇到夹矸或硬煤时，推进阻力瞬时增大。电机峰值扭矩可达额定扭矩3倍，从容应对阻力冲击，防止推进卡滞。

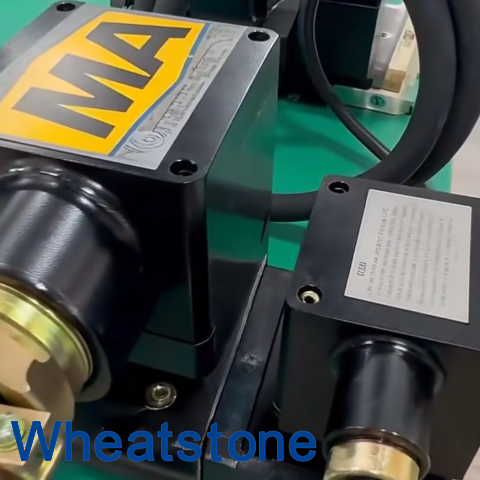

4. Ex d I Mb煤安认证与IP66防护：持有国.家矿用产品安.全标志中.心认证，隔爆接合面粗糙度Ra≤6.3μm，防护等级IP66，可选316L不锈钢壳体及重防腐涂层。

5. 共型紧凑设计——适应连采机狭小空间：电机外形与连采机推进机构一体化适配，节省安装空间。

6. 智能监测与预测性维护：可选配内置PT100温度传感器和振动传感器，实时监测绕组温度和轴承状态，实现预测性维护。

三、真实应用案例

案例一：陕西某大型煤矿——连采机推进电机升级：该矿EBZ系列掘锚机原采用普通防爆电机，推进定位靠操作工经验，巷道超挖量达150mm。更换为惠斯通130EX-M防爆伺服电机（带23位绝.对值编码器）后，推进位移分辨率提升至±0.01mm，巷道超挖量控制在50mm以内，锚杆支护成本降低约18%，日进尺由12米提升至15米。

案例二：山西某矿——连采机截割臂升降定位改造：截割臂升降需精.确控制截割高度，原系统定位误差±20mm。改造为惠斯通110EX-M伺服电机闭环控制后，定位误差缩小至±2mm，巷道成型合格率由85%提升至96%。

案例三：内蒙古某露天矿——连采机自动掘进系统：采用惠斯通防爆伺服电机配合激光导向系统，实现连采机自动定位推进。连续运行6个月，推进定位误差稳定在±3mm以内，实现了“一次成巷”，减少二次修整工作量。

四、选型指南

连采机部位 推荐系列 功率范围(kW) 关键配置

推进机构 110EX-M  130EX-M 15-45 23位绝.对值编码器，C3轴承

截割臂升降 90EX-M 7.5-15 旋转变压器，电磁.抱闸

行走驱动 110EX-M 22-45 宽调速范围，IP66

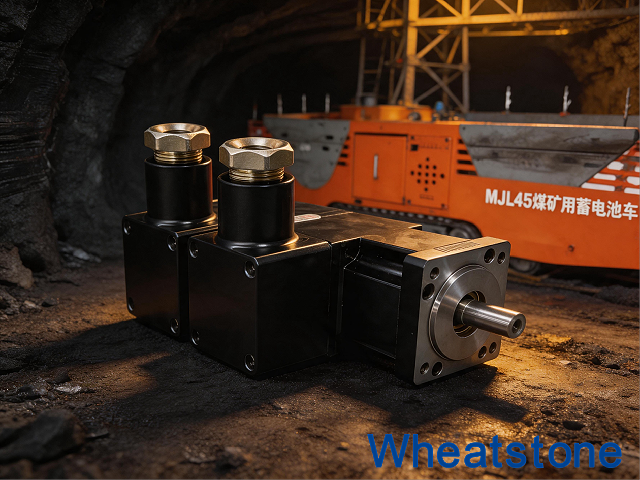

惠斯通可提供基座90-180mm、功率7.5-55kW的矿用防爆伺服电机定制，电压AC 660V1140V可选，支持23位绝.对值.编码器、旋转变压器、制动器、温度传感器等选配。

五、结语

连采机巷道成形的精度，直接决定了支护成本与掘进效率。惠斯通矿用防爆伺服电机以23位绝.对值编码器实现微米级推进定位，以低速大扭矩保持平稳截割，以3倍过载应对冲击，为连采机提供“精、稳、强”的推进动力，助力煤矿实现“一次成巷、少修不修”的高.0效掘进。
