采煤机截割与牵引调速——惠斯通防爆矿用伺服电机如何以3倍过载与宽调速范围征服井下冲击负载

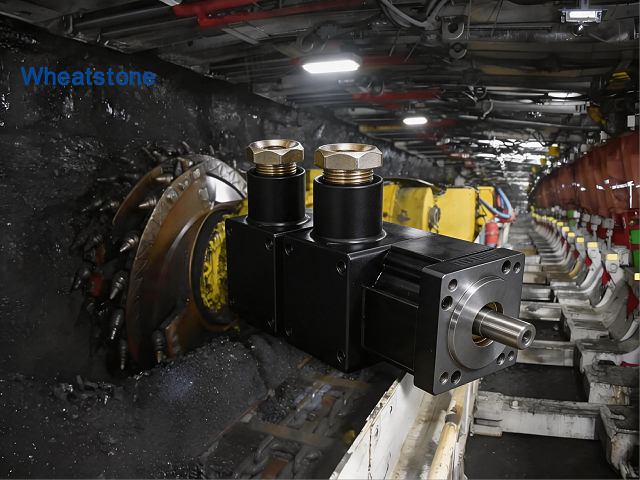

在煤矿井下综采工作面，采煤机是核心装备。截割滚筒高速旋转破碎煤岩，牵引部带动整机沿工作面往复行走。煤层的硬度、节理、夹矸层分布极不均匀，截割阻力在毫秒级时间内剧烈波动；牵引调速需在采煤工艺要求下频繁启停、换向，以适应不同煤层条件和行走路径。普通矿用防爆电机在冲击负载下易堵转，在低速大扭矩工况下发热严重，调速范围窄，难以兼顾截割的“猛”与牵引的“稳”。江苏惠斯通针对采煤机的特殊工况，开发了全系列Ex d I Mb矿用隔爆型伺服电机，以3倍峰值过载能力、1-3000rpm宽调速范围、低速额定转矩输出及毫秒级动态响应，为采煤机截割与牵引系统提供安.全、精.准、高.效的动力核心。

一、采煤机截割与牵引对驱动电机的五项核心要求

1. 高过载能力——应对截割冲击负载：采煤机截割滚筒在切入煤壁、遇到夹矸或断层时，负载力矩瞬时剧增。电机需具备较高的峰值过载能力，防止堵转停机。惠斯通矿用防爆伺服电机峰值扭矩可达额定扭矩的3倍，从容应对截割冲击。

2. 宽调速范围——匹配截割与牵引工艺：截割滚筒转速需根据煤岩硬度实时调节；牵引速度需在采煤工艺要求下实现慢速修边与快速行走切换。电机需在1-3000rpm宽范围内稳定运行，低速时仍能输出额定转矩。

3. 频繁启停与快速响应——适应工作面快速推进：采煤机牵引部需频繁换向、启停，电机动态响应时间需短。惠斯通电机机械时间常数短，从零速到额定转速加速时间短，满足采煤工艺的快速响应要求。

4. 防爆安.全——井下瓦斯环境的法定红线：采煤机工作于瓦斯与煤尘并存的Ⅰ类防爆环境，电机必须持有Ex d I Mb煤安认证，隔爆外壳能承受内部爆炸压力，表面温度严格控制在安.全限值内。

5. 高防护与耐腐蚀——应对井下潮湿、粉尘、酸性水质：采煤机电机长期处于高湿、高粉尘环境，需具备IP66及以上防护等级，全密封防尘结构，耐腐蚀涂层，确保长期可靠运行。

二、惠斯通矿用防爆伺服电机的核心技术优势

1. 3倍峰值过载能力——从容应对截割冲击：惠斯通电机通过优化电磁设计，峰值扭矩达额定扭矩3倍。在截割滚筒遇夹矸时，电机瞬间输出充沛力矩，防止堵转。某矿采煤机截割部应用惠斯通电机后，过载保护动作次数减少60%。

2. 1-3000rpm宽调速范围——低速额定转矩输出：电机可在1rpm至3000rpm宽范围内稳定运行，低速时仍能输出额定转矩，满足采煤机慢速修边与快速牵引的多种需求。配合23位绝..对值编码器，速度控制精度±0.1%，牵引定位精度优于±0.01°。

3. H级绝缘与VPI真空浸漆——抵御井下湿热环境：惠斯通电机采用H级绝缘（180℃）及真空压力浸渍工艺，绕组致密无气隙，在井下高湿环境中长期保持较高绝缘电阻。

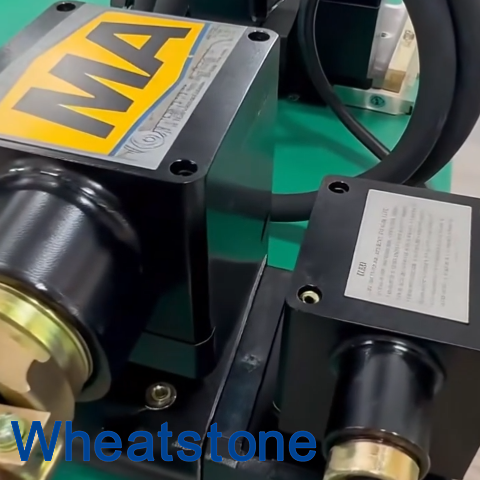

4. Ex d I Mb煤安认证与IP66防护：持有国.家矿用产品安.全标志中.心认证，隔爆接合面粗糙度Ra≤6.3μm，防护等级IP66，全密封防尘，可选316L不锈钢壳体及重防腐涂层。

5. 共型紧凑设计——适应采煤机狭小空间：电机外形与采煤机接口一起适配，节省轴向和径向空间，紧凑结构避免过长液压管路。

6. 智能监测与预测性维护：可选配内置PT100温度传感器和振动传感器，实时监测绕组温度和轴承状态，通过总线传输至上位机，实现预测性维护。

三、真实应用案例

案例一：陕西某大型煤矿——采煤机截割部电机升级：该矿采煤机截割部原用异步电机，在遇到夹矸时频繁过流跳闸，月均故障2次。更换为惠斯通130EX-M矿用防爆伺服电机（峰值扭矩3倍额定）后，截割部在相同工况下连续运行6个月无过载跳闸，截割效率提升约15%，电机绕组温度控制在130℃以内。

案例二：山西某矿——采煤机牵引部变频调速改造：原牵引系统采用液压调速，响应慢、精度低。改造为惠斯通110EX-M防爆伺服电机+变频器方案，电机在1-1500rpm宽范围内稳定运行，牵引速度控制精度从±5%提升至±0.5%，日进尺提高约12%。

案例三：内蒙古某露天矿——采煤机截割滚筒转速闭环控制：采用惠斯通防爆伺服电机配合23位绝.对值编码器，实现截割滚筒转速的闭环控制。根据煤岩硬度实时调节转速，截齿消耗降低约18%，电机已连续运行12个月无故障。

四、选型指南

采煤机部位 推荐系列 功率范围(kW) 关键特性

截割部主驱动 130EX-M / 180EX-M 55-200 3倍峰值过载，C4轴承

牵引部调速 110EX-M 15-45 1-3000rpm宽调速，23位编码器

液压泵站辅助驱动 90EX-M 7.5-22 紧凑结构，IP66防护

惠斯通可提供基座90-250mm、功率7.5-315kW的矿用防爆伺服电机定制，电压AC 660V/1140V可选，支持旋转变压器、23位绝.对值编码器、制动器、温度传感器等选配。

五、结语

采煤机是煤矿综采工作面的“钢铁巨兽”，其截割与牵引系统的动力心脏必须同时承受冲击、宽调速、频繁启停和井下恶劣环境的考验。江苏惠斯通矿用防爆伺服电机以3倍峰值过载、1-3000rpm宽调速、低速额定转矩输出及Ex d I Mb煤安认证，为采煤机提供“力大、速宽、响应快、安.全稳”的驱动方案。
