核电站高温环境下的高温电机——惠斯通如何以H级绝缘与耐辐射材料应对安全壳内极限工况

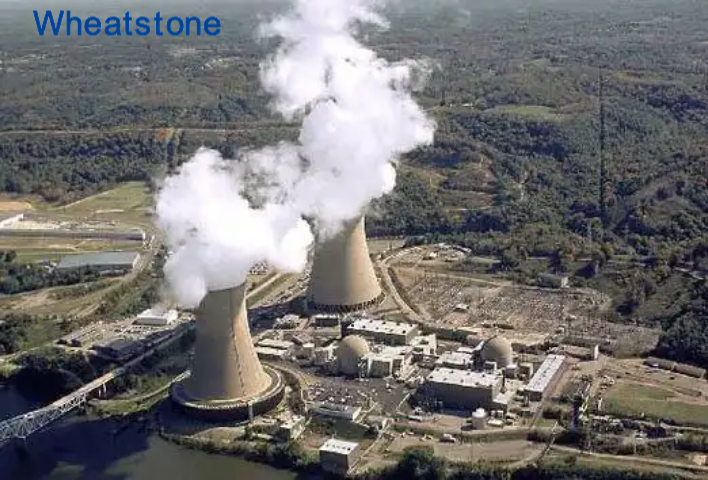

在核电站的.安.全壳内、反应堆冷却剂系统的主泵电机隔间以及蒸汽发生器附近，环境温度可能长期维持在60℃至80℃以上，且在LOCA（失水事故）工况下温度可短时飙升至150℃以上。位于这些区域的驱动电机不仅要承受持续的高温应力，还必须耐受伽马射线的辐照、化学喷淋的腐蚀以及高强度地震载荷。普通电机在此类复合环.境中，有机绝缘材料在高温和辐射的双重作用下会加速裂解，润滑脂快速挥发烧结，导致电机在很短的时间内报废，严重威胁核岛关键设备的运行安.全.。.

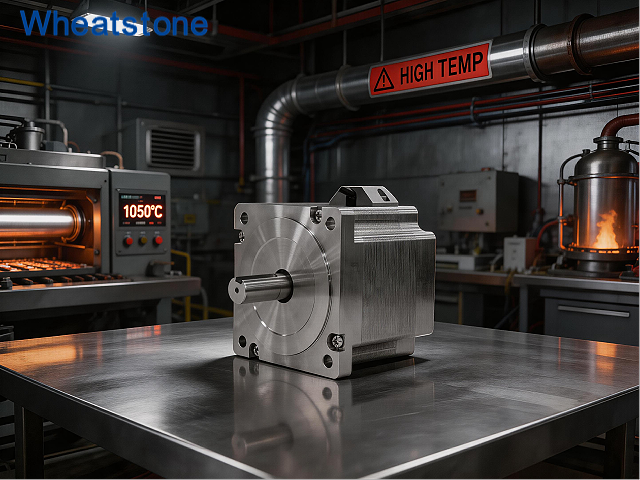

江苏惠斯通针对核电站安.全壳内及高温辐射区域的特殊需求，开发了全系列核级高温电机，以H级/C级耐辐射绝缘体系、全陶瓷轴承+固体润滑、全金属密封及耐辐照材料选型为核心技术，为控制棒驱动机构、主泵辅助电机、核级通风风机及放射性废液处理系统提供长期连续运行的安.全保障。

一、核电站高温环境的工况特征与技术挑战

核电站内部的高温区域主要集中在反应堆厂房和安.全壳内部。在正常运行工况下，主泵电机隔间环境温度可达50-60℃；在LOCA等事故工况下，安.全壳内温度可能瞬时攀升至150-200℃，并叠加化学喷淋和伽马射线辐照。

普通电机在此类环境中面临的挑战主要包括：

绝缘系统加速老化：常规F级（155℃）绝缘材料在高温辐射场中长期服役，绝缘电阻可能从初始值急剧下降至不足10MΩ，最终导致匝间短路或对地击穿。

润滑剂失效：普通润滑脂在100℃以上快速挥发碳化，轴承在干摩擦状态下运行，磨损速率成倍增加，可能导致轴承卡滞。

永磁体热退磁：钕铁硼永磁体在超过150℃时剩磁显.著下降，影响电机输出转矩稳定性·

密封件老化：普通橡胶O型圈在高温环境中硬化龟裂，导致密封失效，外界湿气和污染物侵入电机内部。

二、惠斯通核级高温电机的核心技术体系

1. H级/C级耐辐射绝缘体系——电气安.全的“高温屏障”

惠斯通核级高温电机定子绕组采用聚酰亚胺薄膜绕包线或聚酰亚胺-云母带复合绝缘，耐温等级达到H级（180℃）及以上，部分型号可满足C级（200℃+）要求。聚酰亚胺材料本身具有良好的耐辐射性能，在1.0×10⁶ Gy伽马辐照下绝缘电阻仍可保持在100MΩ以上。核电用电磁线一般采用聚酰亚胺薄膜绕包、云母带绕包等结构，这些材料需配以合适的耐高温耐辐射绝缘漆来加固。配合真空压力浸渍工艺，无溶剂树脂在负压下充分渗透绕组空隙，固化后形成致密无气隙的绝缘层，在高温辐射环境中保持长期电气可靠性。

2. 全陶瓷轴承+固体润滑——彻底杜绝润滑剂失效

普通轴承润滑脂在伽马辐照和高温双重作用下会发生交联硬化或裂解，失去润滑功能。惠斯通针对高辐射高温区域采用全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼或类金刚石），不依赖任何液态或膏状润滑剂，彻.底消.除了润滑剂辐照老化和高温碳化的隐患，可在辐射场中长期免维护运行。全陶瓷轴承的热膨胀系数较低，在-196℃至+200℃宽温域下保持稳定游隙。

3. 全金属密封与耐辐照材料壳体

电机引出线采用玻璃烧结真空端子，金属针与特种玻璃在高温下熔为一体，形成原子级结合面，气密性优于10⁻⁹ Pa·m³/s。壳体可选316L不锈钢，表面经重防腐涂层处理，紧固件全不锈钢，密封件采用氟橡胶，可耐受LOCA工况下的高温高压喷淋。

4. 宽温域与热管理设计

采用耐高温稀土永磁材料（钐钴磁钢），在200℃下磁通衰减小于5%，彻底杜绝高温退磁风险。定子铁芯与机壳之间采用热过盈配合，消.除气隙热阻，配合高导热灌封胶，形成低热阻导热路径。对于高功率密度应用，可选集成液冷回路。

三、核级电机的鉴定体系与标准符合性

核电站安 全级（1E级）电机的鉴定需遵循严格的国 际标准框架。

美国体系以IEEE 323为核心标准，规定了1E级电气设备在核电站全寿命周期内的环境鉴定要求，涵盖正常运行、事故工况及老化效应。IEEE 334专门针对连续运行1E级电机，规定了型式试验的具体程序和方法。IEEE 344则对设备抗震能力提出量化要求。

法国体系以RCC-E为代表，与IEEE 323在内容上并无本质差异，在实际应用中可互相参考。RCC-E根据安装位置将核级设备分为K1、K2、K3三类，其中K1类设备要求严苛，需通过辐照、热老化、LOCA模拟及抗震等全套鉴定试验。国.际.电工.委.员会也联合发布了IEC/IEEE 60780-323，为全球核工业设备鉴定提供统一的技术框架。

K1类设备位于安 全壳内，需承受设计基准事故工况下的环境（高温、高压、辐射、化学喷淋）；K2类设备位于安 全壳内但在事故工况下无需运行；K3类设备位于安 全壳外，仅需考虑日常运行环境及地震载荷。位于安.全.壳内的控制棒驱动机构、主泵辅助电机、 安 全壳贯穿件阀门执行器等通常要求K1或K2级鉴定。惠斯通核级高温电机可依据IEEE 323、IEEE 334、RCC-E及IEC/IEEE 60780-323标准提供全套鉴定文件，满足K1、K2、K3级设备准入要求。

四、核电站真实应用案例

案例一：某核电站控制棒驱动机构（CRDM）冷却风机电机

该核电站CRDM区域环境温度较高，电机需长期在高温辐射场中连续运行。原配套电机在使用约3年后绕组绝缘电阻出现明显下降。惠斯通为其定制了耐辐射高温伺服电机，采用H级聚酰亚胺绝缘+全陶瓷轴承固体润滑方案，累计运行时间超过40000小时，电机绕组绝缘电阻始终保持在100MΩ以上，未出现绝缘击穿或轴承卡滞故障。

案例二：某核电站主泵辅助油泵电机

主泵电机为反应堆冷却剂循环提供动力，其辅助油泵需在主泵运行期间持续供油。该电机安装在主泵隔间内，环境温度较高。选用惠斯通C级绝缘耐辐射高温电机（绝缘等级200℃+），配合宽温域润滑脂和316L不锈钢壳体。电机在主泵运行期间持续运行，已稳定服役一个换料周期，各项监测参数均在正常范围内。

案例三：某核燃料后处理厂热室取样机械臂关节驱动

热室内γ剂量率较高，环境温度常年偏高。惠斯通耐辐射无框力矩电机嵌入热室机械臂关节，累计受照剂量超过5.0×10⁶ Gy，在强辐射高温环境中连续运行两年，定位精度稳定。

案例四：某核电站安 全壳贯穿件阀门电动执行器

该阀门安装于安 全壳贯穿件处，需在正常运行和事故工况下均可靠动作。惠斯通为其配套了耐辐射防爆伺服电机，电机通过IEEE 323/334型式试验验证，含热老化、辐照老化和LOCA模拟喷淋等全套鉴定。电机在环境温度较高且辐射场中已连续运行一个换料周期，阀门开关动作正常。

五、惠斯通核级高温电机选型指南

系列 绝缘等级 工作温度 耐辐射剂量 鉴定等级 典型应用

NR-HT系列 H级（180℃） -40℃～+120℃ 1.0×10⁶ Gy K3/K2 核辅助厂房风机、泵类电机

NR-HP系列 C级（200℃+） -40℃～+200℃ 5.0×10⁶ Gy K2/K1 安.全壳内阀门执行器、CRDM冷却风机

NR-R系列 无机陶瓷绝缘 -196℃～+200℃ 1.0×10⁷ Gy K1 控制棒驱动机构、热室机械臂

NR-W系列 H级/C级 -40℃～+150℃ 按需 K3/K2 放射性废液处理泵、通风系统

*所有系列电压可定制（AC 380V-1140V / DC 24V-3000V），功率50W-200kW，基座40-400mm，支持编码器（23位绝对.值/旋转变压器）、制动器等选项，并提供IEEE 323、IEEE 334、RCC-E及IEC/IEEE 60780-323等全套鉴定文件。*

六、结语

核电站安 全壳内不是普通电机的“勉强生存之地”，而是热老化、辐照、化学喷淋和地震载荷构成的多重极限考场。从K3级辅助厂房风机到K1级控制棒驱动机构，惠斯通核级高温电机以H/C级耐辐射绝缘体系、全陶瓷轴承固体润滑和全金属密封技术，为不同安.全等级的核岛设备提供可追溯、可验证、可跨标准互认的可靠动力。

如需核级高温电机的选型或鉴定支持，欢迎联系惠斯通技术团队，我们可提供从IEEE 323/RCC-E标准符合性评估、全套鉴定文件到现场调试的全流程技术协助。
