惠斯通-196℃超低温真空电机：真空环境兼顾-196°C场景有哪些？
在液氮沸点（-196℃）与超高真空（10⁻⁵～10⁻⁷ Pa）并存的极端环境中，普通电机内部的润滑脂会凝固、绝缘材料会脆裂、密封圈会失效，甚至金属结构件也可能因冷缩变形而导致气隙不均。能够在此双重极限环境下长期可靠运行的电机，是航空航天、半导体制造、超导研究及生物医疗等尖端领域的关键核心部件。江苏惠斯通针对真空与-196℃深冷复合工况，开发了全系列超低温真空电机，以宽温域材料体系、超低出气绝缘、无油/固体润滑及全金属密封为核心技术，为空间环境模拟、晶圆低温探针台、超导材料测试及生物样本库等场景提供可靠动力。
当真空度达到10⁻⁵ Pa以下，同时温度降至-196℃（液氮温区）时，电机的每一个部件都面临严峻考验：
1. 润滑剂凝固与挥发双重困境：普通润滑脂在-50℃以下即凝固，失去润滑作用；而在真空中，即使未凝固的油脂也会因挥发而碳化。-196℃下，几乎没有液态润滑剂可用。
2. 材料冷缩与脆化：不同材料的热膨胀系数差异会导致配合间隙变化、轴承卡滞；普通钢材在-196℃下可能发生低温脆断，绝缘材料（如聚酯、环氧树脂）会失去弹性，变脆开裂。
3. 出气率失控：在超高真空下，普通有机材料（绝缘漆、塑料、橡胶）会持续释放水汽和碳氢化合物，而-196℃会使这些气体冷凝在电机内部或腔体表面，造成污染。
4. 密封失效：普通橡胶密封圈在-196℃下完全失去弹性，无法保持密封；金属静密封尚可工作，但动态密封（轴伸）难度极高。
5. 水汽凝结与冰晶损伤：当电机从常温向低温过渡时，内部残留水汽会结冰，反复冷热循环会导致冰晶撑裂绕组绝缘。
针对上述挑战，惠斯通从材料、润滑、结构、密封四维度构建了系统性解决方案：
1. 宽温域材料体系：从-196℃至+200℃从容跨越
绝缘系统：定子绕组采用聚酰亚胺（PI）薄膜绕包线，玻璃化转变温度＞300℃，在-196℃下不脆裂、不脱落；槽绝缘与相间绝缘选用特种耐低温复合材料。配合真空压力浸渍（VPI）工艺，无溶剂树脂在负压下渗透绕组空隙，固化后形成致密绝缘层，从源头减少出气。
金属结构件：选用奥氏体不锈钢（如316L）或殷瓦合金，在-196℃下仍保持良好韧性和尺寸稳定性，避免冷脆和过量收缩。
永磁体：选用钐钴（SmCo）永磁材料，其剩磁温度系数小，在-196℃下磁性能几乎不衰减，且无低温退磁风险。
2. 分级无油/固体润滑方案
高真空+-196℃深冷：采用全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼或类金刚石），无需任何液态润滑脂，彻底杜绝凝固与挥发问题。陶瓷轴承热膨胀系数仅为钢的1/3，在-196℃下保持稳定游隙。
对于有轻微运动或短时运行的场合：可选用PFPE（全氟聚醚）基特种低温润滑脂，倾点低于-70℃，蒸气压低于10⁻¹² Torr，在-196℃下仍保持一定润滑性。
3. 全金属密封与防冷凝设计
静态密封：采用金属C型密封圈或氩弧焊密封，杜绝橡胶O型圈在深冷下的失效风险。
动态密封（轴伸）：配置磁流体密封（Ferrofluidic Seal），可在-196℃至+150℃宽温域及超高真空下保持优异密封性能。
接线密封：玻璃烧结真空端子，气密性优于10⁻⁹ Pa·m³/s，耐温-196℃至+200℃。
防冷凝：电机内部可充入干燥氮气或氩气，并设置防凝露加热器，在降温前预先除湿。
4. 出气率控制
所有有机材料（绝缘、粘接剂等）均经过严格筛选，总质量损失（TML）<0.1%，可凝挥发物（CVCM）<0.01%。金属部件在装配前经过超声波清洗和真空高温烘烤（200℃、48小时），去除表面吸附气体。
5. 高精度反馈与驱动
标配23位绝对值编码器，可在-196℃环境下稳定工作（编码器电子元件需选用耐低温型号，或采用旋转变压器）。配合闭环矢量控制，电机可在1～3000rpm宽范围内稳定运行，位置精度±0.01°。

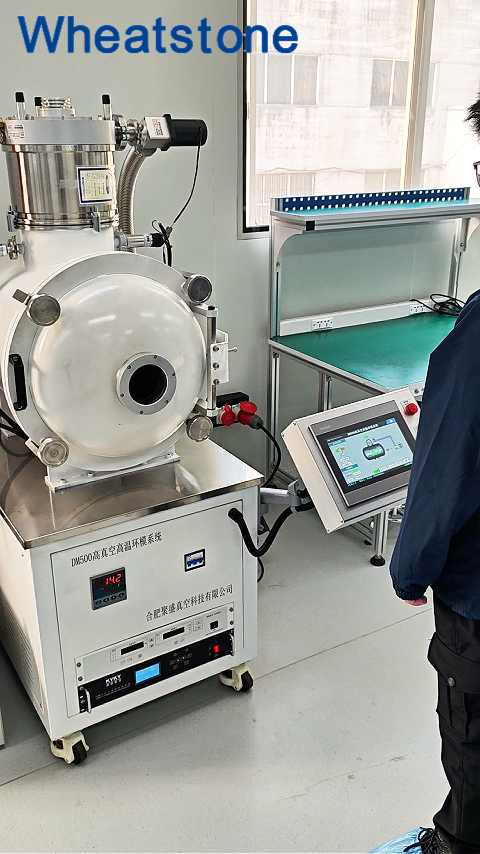

场景描述：在地面模拟卫星、航天器在轨经历的真空及温度循环（-196℃至+150℃），驱动天线、太阳能帆板展开机构、相机调焦装置等。
惠斯通方案：无框真空伺服电机，全陶瓷轴承+固体润滑，316L不锈钢壳体，玻璃烧结端子，内置PT100温度传感器。
案例：中国空间技术研究院（航天五院）某空间环境模拟器，采用惠斯通超低温真空电机驱动样品台旋转与倾斜机构。在10⁻⁶ Pa真空、-196℃至+120℃热循环中，电机连续运行超过2000小时，定位精度始终保持在±0.01°以内，无润滑失效、无出气污染。
场景描述：在真空环境下对晶圆进行-196℃低温电性测试，驱动探针卡定位或晶圆传送。
惠斯通方案：紧凑型真空步进电机，PFPE低温润滑脂，氮化硅陶瓷轴承，耐低温引出线。
案例：某半导体设备商为先进制程研发配套的低温探针台，采用惠斯通42mm真空步进电机驱动探针臂。电机在10⁻⁵ Pa、-196℃环境下重复定位精度±5μm，连续运行5000小时无故障。
场景描述：将超导样品冷却至临界温度以下（如YBCO超导体的Tc约-180℃），在真空中测量其电输运性质，驱动样品台或探针。
惠斯通方案：真空无框伺服电机，全陶瓷轴承+固体润滑，非磁性材料（避免干扰超导测量），可定制防辐射屏。
案例：中国科学院物理所某超导材料测试系统，使用惠斯通定制真空伺服电机驱动样品旋转台，在10⁻⁶ Pa、-196℃下连续测试3个月，电机运行平稳，无真空泄漏，无润滑剂挥发污染样品。
场景描述：在真空绝热的液氮罐内，自动存取干细胞、精子等活性生物样本，驱动抓取机构。
惠斯通方案：真空步进电机，316L不锈钢壳体，金属密封，可耐受液氮直接喷淋。
案例：某国家级干细胞库的自动化深低温存储系统，采用惠斯通真空步进电机驱动样本提取臂。电机在-196℃液氮环境中间歇工作，累计运行2年，无卡滞、无密封失效。
场景描述：在真空镀膜过程中，将基片冷却至-196℃以改善膜层应力或实现特殊结构，驱动基片旋转。
惠斯通方案：真空伺服电机，PFPE低温润滑脂，陶瓷轴承，可加装水冷/液氮冷却接口。
案例：某光学镀膜企业为太空望远镜镜片镀制高精度反射膜，基片温度需降至-196℃。采用惠斯通真空伺服电机驱动基片旋转台，在10⁻⁴ Pa、-196℃下连续运行400小时，膜层均匀性优于0.5%，电机无故障。
场景描述：在模拟高空环境的真空舱内，将红外探测器冷却至-196℃，进行灵敏度校准，驱动目标模拟器。
惠斯通方案：真空无刷直流电机，固体润滑，非磁性材料，低噪音设计。
案例：某国防科研单位在真空舱内对红外探测器进行低温校准，采用惠斯通真空无刷电机驱动黑体目标轮，在10⁻⁵ Pa、-196℃下可靠运行超过1000小时，数据有效。
系列 | 温度范围 | 真空度 | 润滑方式 | 编码器 | 典型应用 |
LVT步进系列 | -196℃～+80℃ | 10⁻²～10⁻⁵ Pa | PFPE低温脂/陶瓷轴承+固体润滑 | 无（开环） | 生物样本库、探针台、阀门执行 |
LVT伺服系列 | -196℃～+120℃ | 10⁻⁵～10⁻⁷ Pa | 陶瓷轴承+固体润滑 | 23位绝对值/旋变 | 空间模拟器、超导测试、光学镀膜 |
LVT无框系列 | -196℃～+150℃ | 10⁻⁷ Pa | 全陶瓷轴承+固体润滑 | 旋转变压器/编码器 | 空间机械臂、科研转台、晶圆传输 |
*所有系列可定制电压（DC 24V-3000V）、功率（50W-5kW）、安装法兰、引出方式（玻璃烧结端子/真空航插）、加热器选项等。*
材料认证：通过ASTM E595真空出气率测试（TML<0.1%，CVCM<0.01%）
防爆认证（可选）：Ex db IIC T4 Gb（ATEX/IECEx：II 2G Ex db IIC T4 Gb）、Ex tb IIIC T130℃ Db
质量体系：ISO9001、ISO14001、GJB9001C-2017军工质量管理体系认证
国际认证：CCC、CE、IECEx、ATEX
当真空与-196℃液氮温区相遇，普通电机寸步难行，而惠斯通超低温真空电机以宽温域聚酰亚胺绝缘、全陶瓷轴承+固体润滑、全金属密封及超低出气工艺，为航空航天、半导体、超导研究、生物医疗及国防科研等尖端领域提供了可靠的动力核心。无论您是搭建空间环境模拟器、研制低温探针台，还是建设深低温生物样本库，惠斯通都能为您提供从-196℃至+200℃宽温域、从10⁻² Pa到10⁻⁷ Pa超高真空的全系列定制电机方案。
如需超低温真空电机的选型或定制支持，欢迎联系惠斯通技术团队，我们可提供从材料选型、热仿真分析、出气率测试到现场调试的全流程技
