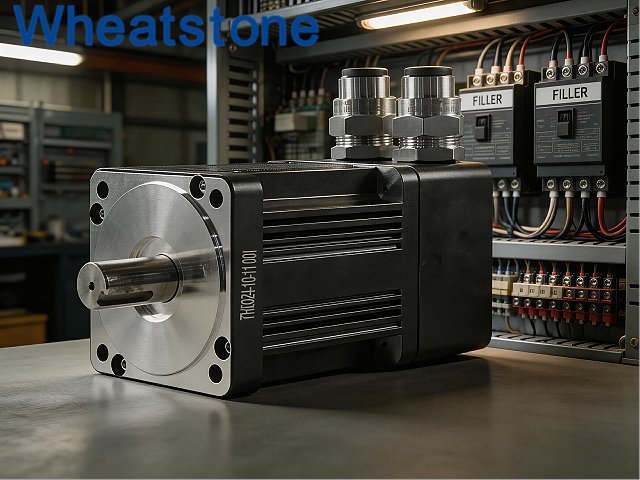

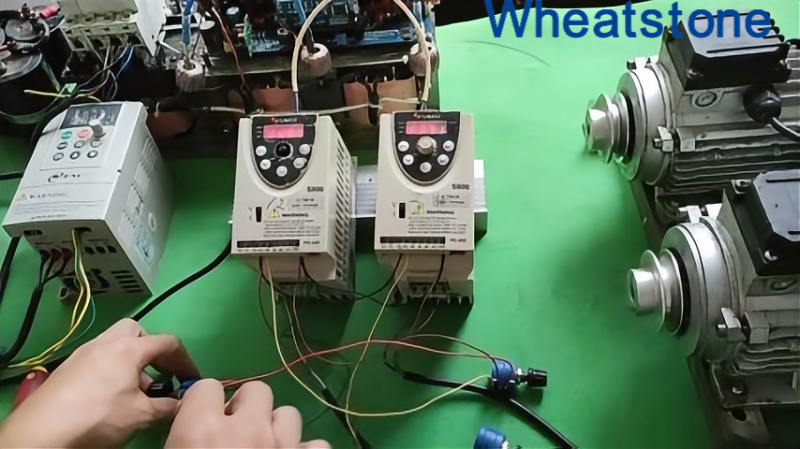

在变频调速系统中，变频器输出的PWM脉冲电压波形包含大量高次谐波和陡峭的电压尖峰（dv/dt）。当这些非正弦波直接作用于电机时，会引发电机绕组绝缘加速老化、轴承电腐蚀、异常振动与噪音、温升升高等一系列问题，严重缩短电机寿命。尤其是在长线布线、防爆环境、精密制造等特殊工况下，变频器与电机之间的输出滤波器已成为不可或缺的配套装置。江苏惠斯通在防爆伺服电机、矿用电机及特种电机的系统配套中，深度集成输出滤波器方案，有效抑制谐波、保护绕组绝缘、消除轴承电腐蚀，为客户提供从电机到滤波的一体化可靠驱动解决方案。
输出滤波器是一种安装在变频器输出端与电机之间的电力滤波装置，内部主要由电感（L）、电容（C）元件组成，属于大功率三相滤波器。其核心功能是将变频器输出的脉冲方波（PWM波）滤除高频谐波分量，使其波形逼近光滑的正弦波，从而消除PWM供电对电机的不利影响。根据IEC 61800-3标准，变频器输出侧加装滤波器是抑制电磁干扰（EMI）和降低电机端过电压的有效措施。
1. 优化电流电压波形，改善供电质量
变频器输出的PWM波形包含大量高频谐波，会导致电机电流畸变、转矩脉动。输出滤波器可将脉冲方波滤成接近标准正弦波，使电机获得纯净的供电电源，运行更平稳。在某石化企业长输管线泵站，变频器到电机的电缆长度达300米，未加滤波器时电机端电压尖峰达到1200V；加装输出滤波器后，电压尖峰降至800V以下，波形畸变率由15%降至3%以内。
2. 抑制电压尖峰，降低dv/dt，保护绕组绝缘
变频器与电机之间的长线电缆会产生行波反射，在电机端形成倍压叠加，电压尖峰可达直流母线电压的两倍。高dv/dt冲击会加速电机绕组匝间绝缘老化，造成局部放电直至击穿。输出滤波器的电感元件可有效抑制电压上升率，将dv/dt从数千V/μs降低到数百V/μs，显著延长电机绝缘寿命。在防爆伺服电机应用中，绕组绝缘的完整性直接关系防爆安全，加装输出滤波器可大幅降低因绝缘击穿引发的安全事故风险。
3. 减少电机损耗与发热，延缓老化
高频谐波电流在电机定子绕组中产生额外的铜损和铁损，导致电机温升升高。研究表明，变频器供电时电机总损耗可比工频供电高10%～20%，其中谐波损耗约占一半。输出滤波器可大幅削减谐波含量，使电机在接近正弦波供电下运行，温升可降低10～20K。以H级绝缘（180℃）电机为例，温升每降低10℃，绝缘寿命可延长一倍。在某注塑机工厂，将变频器输出加装滤波器后，电机表面温度从92℃降至78℃，已连续运行4年未出现绝缘故障。
4. 消除电机异响、抖动与振动
PWM供电中的高频谐波分量会与电机电磁结构共振，产生尖锐的电磁噪音，并使转矩输出不平滑，引起电机抖动。输出滤波器可显著降低谐波含量，使电磁噪音降低5～10dB(A)，电机运行更平稳安静。
5. 防止电机轴承电腐蚀
变频器共模电压会在电机轴上感应出轴电压，当轴电压超过轴承油膜击穿阈值时，轴电流会通过轴承放电，在滚道和滚动体上产生电蚀麻点（电腐蚀），最终导致轴承失效。输出滤波器中的共模电感可有效抑制共模电流，大幅降低轴电压。某矿山皮带机变频改造后，电机轴承频繁出现电蚀，更换为带输出滤波器的变频柜后，轴承寿命由6个月延长至3年以上。
6. 适配长线布线，保障动力稳定
当变频器与电机之间距离较长（超过50米）时，电缆分布电容和电感会引起电压反射、过冲和衰减。输出滤波器可补偿线路损耗，抑制反射过电压，保障电机端电压稳定。在港口集装箱起重机的长距离电机驱动中，电缆长度常达200米以上，加装输出滤波器是系统可靠运行的必要措施。
7. 抑制电磁辐射干扰，保护周边设备
变频器输出侧的高频谐波会通过动力线向外辐射电磁干扰，影响邻近的传感器、PLC、仪表等敏感设备的正常工作。输出滤波器可将传导和辐射干扰降低到C2/C3等级，满足电磁兼容（EMC）标准，确保控制系统稳定可靠。
案例一：长距离输油管线泵站（电缆长度350米）
西北某输油管线泵站，变频器与电机相距约350米，未加滤波器时电机端电压尖峰高达1350V，每月因绝缘击穿烧毁1台电机。惠斯通技术团队现场勘察后，在变频器输出端加装大功率输出滤波器，并选用H级绝缘电机。改造后，电压尖峰降至850V以下，电机已连续运行18个月未发生绝缘故障，备件成本下降约80%。
案例二：煤矿井下皮带机变频驱动（防爆环境）
某煤矿井下主运皮带机采用660V变频器驱动，电缆长度约200米，电机为Ex d I Mb矿用隔爆型电机。投运后频繁出现电机绕组对地绝缘报警，拆检发现绕组端部有局部放电痕迹。加装输出滤波器并调整载波频率后，dv/dt由4200V/μs降至850V/μs，电机绝缘电阻稳定在100MΩ以上，已连续运行2年无故障。
案例三：港口集装箱起重机起升机构
某港口岸桥起升机构采用变频调速，电机安装在机房内，变频柜与电机距离约120米。原系统运行时起升电机发出尖锐电磁噪音，操作室PLC偶发通信故障。加装输出滤波器后，电磁噪音明显降低，通信故障消除，电机温升下降约12℃，至今已无故障运行4年。
应用场景 | 推荐滤波器类型 | 关键参数 | 配套惠斯通电机优势 |
长线布线（>50m） | 输出电抗器或正弦波滤波器 | 压降<3%，dv/dt抑制率≥60% | H级绝缘（180℃），耐受电压冲击 |
防爆环境（Zone 1/2） | 正弦波滤波器+EMC滤波器 | 谐波畸变率<5%，EMI Class C2 | Ex d IIB T4 Gb防爆认证，绝缘系统强化 |
轴承电腐蚀敏感场合 | 共模滤波器+输出电抗器 | 轴电压<0.5V | 绝缘轴承可选，接地碳刷预留接口 |
电机噪音/振动要求高 | 正弦波滤波器 | 电磁噪音降低5-10dB(A) | 低齿槽转矩设计，运行更平稳 |
老旧电机变频改造 | 输出电抗器（阻抗≥3%） | 抑制dv/dt，保护老旧绝缘 | 提供电机绝缘检测服务 |
惠斯通在防爆伺服电机、矿用电机及特种电机的配套中，可根据用户变频器参数、电缆长度、使用环境推荐合适的输出滤波器方案，并提供“电机+滤波器”一体化配置，确保系统长期可靠运行。
输出滤波器虽不是电机本体部件，却是变频器与电机之间不可或缺的“桥梁”。它通过抑制谐波、降低dv/dt、消除轴电流和电磁干扰，为电机提供接近正弦波的纯净电源，使电机绕组绝缘寿命延长、轴承免于电蚀、运行噪音与温升显著降低。在长线布线、防爆环境、高精度控制等特殊工况下，输出滤波器更成为保障系统可靠性的关键一环。江苏惠斯通在提供高品质特种电机的同时，深度关注变频驱动系统的电磁兼容性与绝缘保护，为客户提供“电机+滤波器”一体化驱动解决方案，助力设备长周期安全稳定运行。
