矿用防爆伺服电机：惠斯通为皮带输送机提供安全高效直驱动力

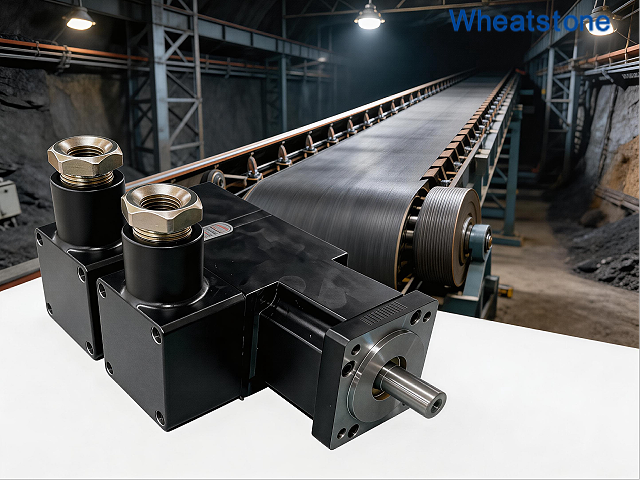

在煤矿井下主运巷道、选煤厂及地面转载站，带式输送机是原煤运输的核心装备。传统驱动方案多采用“异步电机+液力耦合器+减速机”结构，存在传动链长、启动冲击大、重载时效率偏低、减速机维护频繁等痛点。随着永磁同步伺服技术与防爆电机的深度融合，矿用防爆伺服电机直驱系统正在逐步替代传统驱动方式，成为皮带输送机节能增效与智能化升级的关键路径。江苏惠斯通针对矿山皮带输送机的特殊工况，开发了全系列Ex d I Mb矿用隔爆型永磁伺服电机，以Ⅰ类煤安防爆认证、高过载能力、宽调速范围、IP66高防护等级和永磁高效特性，为皮带机主驱、张紧绞车及辅助驱动提供安全、智能、可靠的动力核心。

一、皮带输送机对驱动电机的五项核心要求

1. Ⅰ类防爆安全——井下输送作业的第一道防线

皮带机巷道中甲烷与煤尘共存，驱动电机必须持有Ex d I Mb矿用隔爆型防爆认证及煤安（MA）标志。隔爆外壳须能承受内部爆炸压力，精加工的隔爆接合面确保内部火焰在穿过接合面时被冷却熄灭，无法引燃外部瓦斯。电机表面温度须严格控制在温度组别限值内，避免煤尘阴燃。

2. 重载平稳启动与过载能力

带式输送机满载启动时需克服巨大静摩擦力和物料惯性，启动转矩通常需达到额定转矩的1.5～2倍。防爆伺服电机峰值扭矩可达额定扭矩的3倍，可在启动瞬间输出充沛力矩，有效避免传统异步电机启动时因电流冲击导致的供电系统越级跳闸。

3. 宽调速范围与多机功率平衡

长距离、大运量皮带机常采用多滚筒多电机驱动，各电机之间需实现功率自动平衡，避免因负载分配不均造成单机过载或皮带打滑。防爆伺服电机配合变频器可实现0～额定转速无级调速，并支持主从控制与转矩共享，使各电机出力自动均衡。

4. 高防护与耐腐蚀——应对井下潮湿、粉尘、酸性水质

井下湿度超过90%，巷道中弥漫煤尘，水中含有硫化物、氯离子等腐蚀成分。电机需具备IP66及以上防护等级，全密封防尘结构，耐腐蚀涂层，确保在长期恶劣环境中可靠运行。

5. 高效率与长寿命——降低全生命周期运行成本

皮带输送机通常24小时连续运行，电机效率直接决定吨煤电耗。永磁伺服电机效率可达95%以上，比传统异步电机高5～8个百分点，且取消了减速机和液力耦合器等中间传动环节，传动链故障点减少约40%，维护成本显著降低。

二、惠斯通矿用防爆伺服电机的核心技术优势

1. 全场景防爆认证——Ex d I Mb + Ex tb IIIC T130℃ Db双重保障

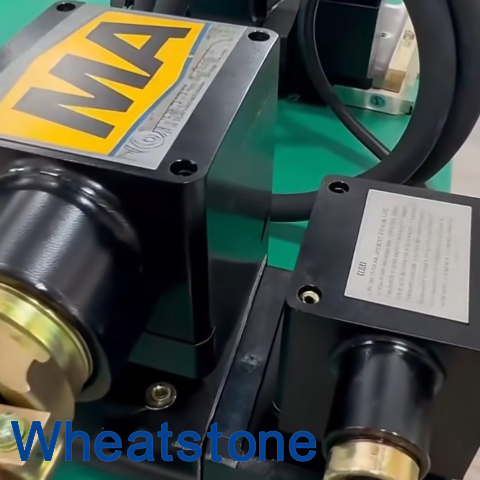

惠斯通矿用防爆伺服电机依据GB 3836系列标准，通过Ⅰ类煤安防爆认证（Ex d I Mb），并具备Ex tb IIIC T130℃ Db粉尘防爆认证，同时满足瓦斯与煤尘双重危险环境。隔爆外壳采用高强度铸钢或铸铁，壁厚经有限元分析优化，能承受内部爆炸压力而不损坏。隔爆接合面粗糙度控制在Ra≤6.3μm，间隙严格遵循标准。对于煤矿项目，惠斯通提供通过国家矿用产品安全标志中心认证的专用机型，证书编号可追溯。

2. 永磁直驱/半直驱方案——取消减速机，大幅缩短传动链

传统“异步电机+减速机”方案存在齿轮磨损、油封漏油、定期换油等维护问题。惠斯通防爆伺服电机可与皮带机驱动滚筒直接连接（直驱），或仅保留一级齿轮（半直驱），取消了减速机和液力耦合器。传动链缩短后，整体效率提升8%～12%，故障点减少约40%，且消除了减速机漏油对井下环境的污染风险。

3. 高过载与宽调速范围——从容应对皮带机重载启动与变速运行

惠斯通防爆伺服电机峰值扭矩达额定扭矩3倍，启动瞬间即可输出充沛力矩，确保皮带机在满载状态下平稳启动。调速范围覆盖1～3000rpm，配合变频器实现软启动和软停机，消除传统直接启动对皮带的冲击，延长皮带接头寿命。在需要变速运行的场合（如根据煤流量调节带速），电机可在宽范围内保持高效运行。

4. 多机功率自动平衡——主从控制与转矩共享

对于双滚筒或多滚筒驱动皮带机，惠斯通防爆伺服电机配套专用变频器，支持主从控制模式。主机速度闭环，从机转矩跟随，各电机出力自动均衡，避免单机过载或皮带跑偏。某煤矿主斜井皮带机原采用两台异步电机驱动，因负载分配不均频繁出现过流跳闸；改造为惠斯通防爆伺服电机+主从控制后，两台电机电流偏差由原来的15%缩小至3%以内，皮带运行平稳。

5. 智能监测与预测性维护

惠斯通矿用防爆伺服电机可选配内置PT100温度传感器和振动传感器，实时监测绕组温度、轴承状态，数据通过总线传输至地面集控中心。当温度或振动异常时，系统可提前预警，实现预测性维护，大幅减少因电机故障导致的非计划停机。电机轴承采用密封设计，定子经真空压力浸渍处理，可在高湿、粉尘环境中长期免维护运行。

三、真实应用案例

案例一：陕西某煤矿主斜井皮带机永磁直驱改造

该矿主斜井皮带机原采用两台315kW异步电机+减速机+液力耦合器驱动，存在启动冲击大、减速机漏油、维护成本高、重载时效率偏低等问题。2024年，矿方将驱动系统改造为两台280kW惠斯通矿用防爆永磁伺服电机直接驱动滚筒，取消减速机和耦合器。改造后，系统效率由82%提升至94%，年节电约75万度；启动电流由原来的1200A降至300A，对电网无冲击；皮带机运行平稳，未再出现皮带打滑和减速机漏油故障。电机已连续运行16个月，零故障。

案例二：山西某选煤厂——皮带机张紧绞车伺服驱动

选煤厂皮带机张紧装置需根据皮带张力变化实时调节张紧力。原采用液压张紧，存在液压油泄漏、响应慢、维护频繁等问题。采用惠斯通110EX防爆伺服电机（7.3Nm）驱动电动张紧绞车，配合张力传感器实现闭环控制。改造后，张力响应时间由3秒缩短至0.5秒，皮带机启停时张力波动大幅减小，皮带接头寿命延长约30%。电机在煤尘环境中连续运行12个月，无故障。

案例三：内蒙古某露天煤矿——地面转载皮带机变频调速改造

该矿地面转载皮带机需根据下游破碎机负荷实时调节带速。原使用定速电机+液力耦合器，能耗高且调速受限。改用惠斯通防爆伺服电机（45kW）配合变频器，根据物料量自动调节转速，在轻载时降速运行。改造后，吨煤电耗降低约18%，电机运行噪音明显下降，且取消了液力耦合器，消除了油液泄漏隐患。

四、惠斯通矿用防爆伺服电机选型指南（皮带输送机应用）

*所有系列可定制电压（AC 380V-1140V）、转速、安装法兰、编码器类型、电磁抱闸等，可选配旋转变压器、23位绝对值编码器、内置温度传感器及振动监测接口，支持煤安认证证书编号可追溯。*

五、惠斯通矿用防爆电机全系列认证

防爆认证：Ⅰ类煤安防爆认证（Ex d I Mb）、Ⅱ类气体防爆认证（Ex d IIB T4 Gb / Ex db IIC T4 Gb）、Ⅲ类粉尘防爆认证（Ex tb IIIC T130℃ Db）

矿用资质：国家矿用产品安全标志中心认证，煤矿安全规程（2016版）合规

国内认证：CCC强制性产品认证、中国船级社（CCS）型式认可

国际认证：IECEx、ATEX、CE

质量体系：ISO9001、ISO14001、GJB9001C-2017军工质量管理体系认证

六、结语

从主斜井强力皮带机到选煤厂转载皮带，从张紧绞车到地面输送线，矿用防爆伺服电机正以其永磁高效、直驱简化、精准调速、多机协同等优势，成为矿山皮带输送机驱动系统的升级方向。江苏惠斯通以Ex d I Mb煤安认证守住井下安全底线，以3倍过载能力应对重载启动，以宽调速范围实现柔性输送，以永磁直驱技术降低能耗与维护成本，为煤矿皮带输送系统从“工频定速”向“智能调速”转型提供可靠动力。
