无框电机三大关键挑战与惠斯通工程解法：散热、对中与齿槽转矩的深层技术拆解

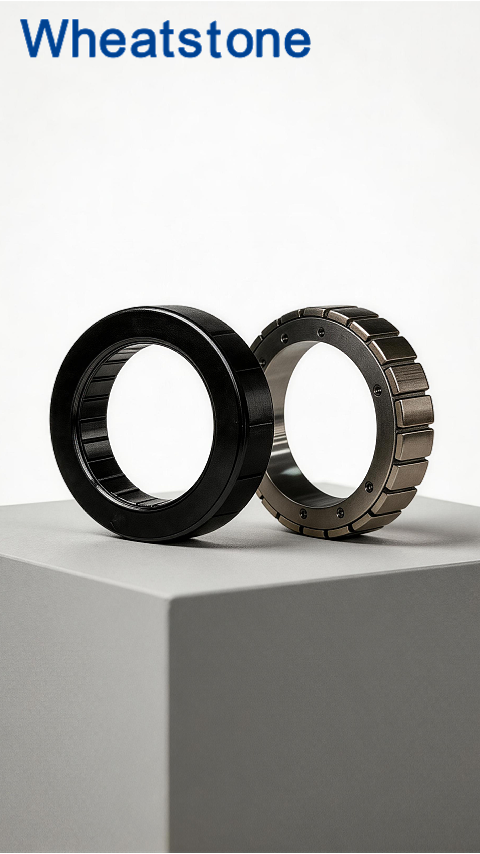

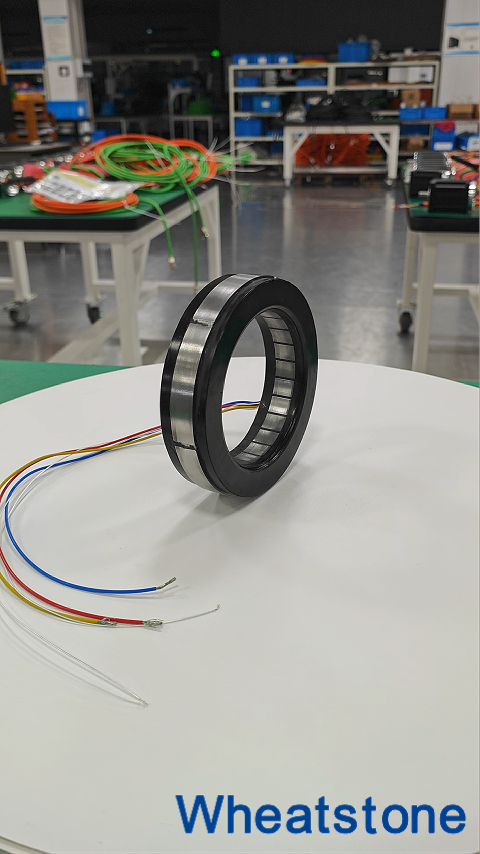

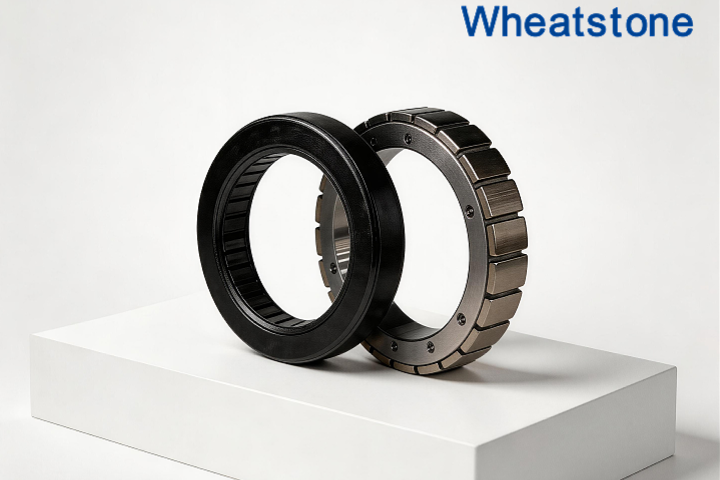

无框力矩电机因去除了外壳、轴承和输出轴，能够直接集成到精密机械结构中，被广泛应用于机器人关节、光电转台、医疗设备和半导体检测平台。然而，这种“由整化零”的架构也让传统电机中被封装好的问题变得“露”了出来——散热条件未知、安装精度完全取决于用户、电磁干扰与齿槽效应需要重新评估。江苏惠斯通针对无框电机在实际落地中的三大关键挑战，形成了从设计咨询、安装支持到应用验证的全流程技术方案。

一、挑战一：散热管理——用户散热条件直接决定电机实际可用转矩

现象与机理

无框电机没有自己的外壳和风扇，其热路径完全依赖所嵌入的设备本体——定子热量须通过安装法兰和壳体传导，转子热量须经由轴承和机械结构传递至外部。如果用户的机械结构在设计阶段没有考虑足够的导热面积、合理的对流空间或主动冷却接口，电机绕组温度会明显上升，可用的连续转矩远低于标称值。在封闭关节内，自然对流条件差，实测连续可用转矩可能只有标称值的50%-70%。若选型时未充分评估散热条件，电机可能频繁热保护降额，甚至缩短绝缘寿命。

惠斯通的工程解法

热源源头抑制：采用高性能钕铁硼磁体提升气隙磁密，在同等转矩下降低绕组电流；分数槽集中绕组设计降低了铜耗和端部发热。惠斯通电机相较于传统设计，在相同功率输出时温升可降低约10%-15%。

低热阻导热路径优化：定子绕组采用高导热灌封胶填充，定子与安装壳体之间推荐热过盈配合，减少接触热阻。在产品手册中明确给出“散热条件与连续转矩降额曲线”，帮助用户根据自身机壳散热能力（自然对流/风冷/水冷）初步估算可用转矩。

工况模拟联合验证：对于批量重要项目，惠斯通团队可协同用户进行电磁热结构耦合仿真，在样机加工前预判温升，调整设计或冷却策略。某协作机器人关节中，原电机55mm外径嵌入后绕组温度高达125℃。惠斯通重新设计并优化灌封与安装板导热路径后，连续运行温度降至96℃，电机再未触发过热降额。

二、挑战二：安装精度——定子与转子的“微米级对中”决定磁场平衡与寿命

现象与机理

无框电机没有外壳来约束定转子的相对位置，二者的同心度、轴向平行度和端面跳动完全依赖于用户的机械加工精度和装配工艺。安装偏差会导致气隙不均匀，产生不平衡磁拉力，转子被拉向一侧，轴承承受额外单向载荷。一方面加剧轴承磨损，另一方面会使转矩波动增大、振动噪声恶化，严重时可导致扫膛。因此，安装精度是决定无框电机长期运行质量的关键工艺步骤。

惠斯通的工程解法

预设计接口建议：在产品资料中明确给出定子与转子安装所需的配合公差、端面跳动和同轴度推荐值，提供精确的安装图纸和3D模型，指导用户设计轴承座、定位止口和压装工装。

安装支持服务：对部分批量用户或高难度应用，惠斯通可提供现场或远程技术支持，指导完成定子入壳、转子压轴、调整间隙等步骤。对于特别重要的应用，可提供专用定位辅助工装，保障安装精度达到设计值。

出厂动平衡与跳动检测：每一台无框电机的转子均进行动平衡校正，定子机座进行端面跳动检测。出货时附带检测报告，确保电机本体精度优于用户装配误差的“基数”。某直驱数控转台应用，安装后因定转子不对中产生明显振动，惠斯通工程师现场重新校准后，转台在600rpm时振动值从2.1mm/s降至0.4mm/s，定位精度随之明显提升。

三、挑战三：电磁兼容与齿槽效应——金属件干扰与转矩脉动的隐性威胁

现象与机理

无框电机定子外圈通常暴露，周围金属结构（例如机壳、轴承座、螺栓、线槽）会涡流发热或改变磁路分布，影响电机性能，严重时甚至可观察到明显的转矩下降和温升增加。另一方面，永磁电机固有的齿槽转矩会产生周期性力矩波动，在低速伺服应用中引发速度波动和定位抖动，影响光学、精密装配等场景的稳定性。

惠斯通的工程解法

电磁兼容布局指导：在产品资料中明确建议电机周围金属件保持10-20mm的间距，避免形成闭合磁回路。如果结构限制无法满足，则需在金属件表面设置隔磁槽或采用非导磁材料（如不锈钢、铝合金）。对于频繁启停的应用，建议单独使用屏蔽电缆并可靠接地，防止电磁干扰传导至编码器信号。

齿槽优化设计：惠斯通采用分数槽集中绕组配合斜槽设计，可显著削弱齿槽转矩。实测齿槽转矩峰-峰值可降至额定转矩的0.5% 以下，确保电机在极低速（<1rpm）下仍能平稳运行，位置抖动小。对于对力矩波动有更严格要求的应用，惠斯通还可提供无槽（空气芯）无框电机方案，将齿槽转矩降为零，但会相应降低一部分功率密度，供用户权衡选择。

应用案例验证：某高精度光电跟踪转台对低速平稳性要求很高，原电机在0.2rpm时速度波动达±2.5%，图像抖动明显。惠斯通为其定制了低齿槽无框电机（优化槽型、斜槽），实测齿槽转矩降低至额定转矩的0.3%，速度波动缩小至±0.6%，图像稳定性通过客户验收。另一半导体晶圆检测平台，为避免电机磁场干扰高精度传感器，惠斯通通过优化定子外壳材料与布局，将漏磁影响降至较低水平，并配合客户完成电磁兼容测试。

四、惠斯通无框电机全流程技术支持总结

五、结语

无框电机的价值在于“无框”——它让设备设计师获得了更大的集成自由度，但这种自由度也带来了散热、对中、电磁兼容三个必须由应用端承担的工程责任。江苏惠斯通不止提供无框力矩电机，更提供围绕这三项挑战的技术支持、仿真验证和安装指导。从机器人关节到光刻机工件台，从深海推进器到手术机械臂，惠斯通始终站在电机与应用的交汇点上，将“无框”的优势发挥出来，同时把“无框”的风险关在笼子里。
