轴向磁通电机散热设计有没有成熟方案？惠斯通“热源分离+多路耦合”破解散热困局

轴向磁通电机的盘式拓扑因高功率密度、紧凑轴向尺寸而被视为下一代电驱动系统的重要发展方向。然而正是这种“大直径短轴向”的扁平构型，也让散热成为其工程化过程中最突出的挑战之一。定子绕组被夹在两侧转子之间形成“夹层结构”，热容量低、热阻路径长，功率密度越高，单位体积发热量也越大。若散热设计不足，转子磁钢可能因高温面临退磁风险，绕组绝缘寿命也会明显缩短。针对这一长期存在的技术瓶颈，江苏惠斯通从“热源源头”和“散热路径”两个基本点入手，开发了覆盖强制风冷、水冷、油冷及油水复合冷却的多路并行散热技术体系，并结合电磁热流体耦合仿真在设计阶段精准预测温度场、优化散热路径，将“容易发烫”的设计痛点转化为“可定量、可验证”的工程指标。

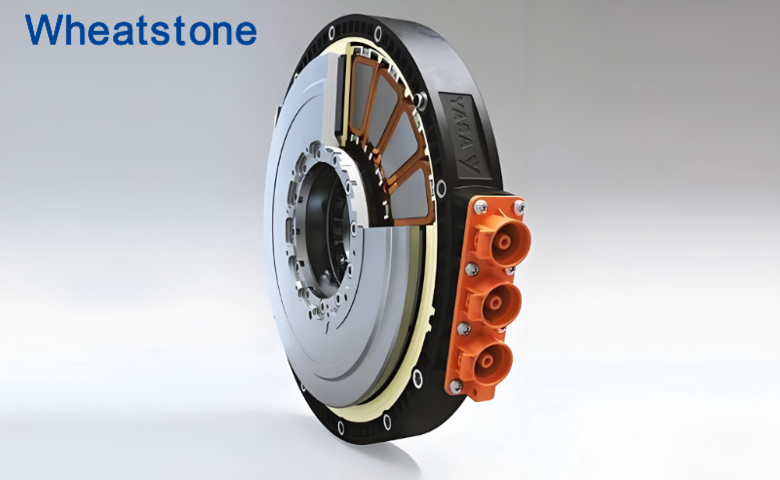

一、为什么轴向磁通电机容易发烫？盘式拓扑的热力学根源

轴向磁通电机的热量分布特征可从以下三个根本原因理解：

结构紧凑导致散热面积不足：双定子/双转子的“夹层”设计使定子绕组和永磁体被包裹在电机内部，热量向外传导的路径受到形状限制，面积极为有限。

高功率密度伴随高损耗密度：轴向磁通电机的功率密度可达传统径向电机的2–4倍，相同体积下铜损、铁损和永磁体涡流损耗大幅升高，局部温升快。一旦散热不足，绕组绝缘加速老化，永磁体结温可能超过其安全工作限值。

多热源耦合且散热路径单一：电磁损耗、机械摩擦、冷却介质本身的热阻相互耦合，仅靠传统外壳传导难以满足高功率密度工况的散热要求。散热设计一旦失效，可能引发“过热→退磁→效率下降→进一步过热”的正反馈循环。

二、多路耦合散热技术：从“拼风道”到“分路直触”的工程跃迁

轴向磁通电机的散热设计经历过三个阶段：早期依赖外壳自然冷却的“被动散热”，中期引入风道的“强制对流”，近年则集中攻克将冷却介质直接引至发热核心的“主动冷却”。惠斯通针对不同应用场景的功率等级和工况特点，构建了模块化的散热方案选型框架，核心手段包括：

强制风冷——通过在定子/转子侧开设轴向通风孔并设计导流环，配合内置小型风扇或转子自驱风扇，形成覆盖内、外径的充分强制对流换热。该方案成本较低、无需额外冷却泵，适用于中低功率（≤10kW）的电动车辅助驱动、机器人关节等轻载应用。

水冷/油冷液冷——在定子铁芯内部或端盖之间布置螺旋式、蛇形或分段式水道/油道，冷却液流经时通过强制对流带走热量。对于更高集成度需求，可再辅以高导热灌封胶填充绕组间隙，使热量更快速从绕组传导至冷却介质。水冷适用于对温度控制要求较高的高功率场景（≥20kW），而油冷因兼具绝缘与润滑功能，更适合高转速、高功率密度的电驱系统。

油水复合冷却——将水冷和油冷的优势结合，形成“外冷夹套+内油直浸”的双路并行散热架构。实验数据表明，该方案中油冷部分直接接触定子绕组和磁钢，可将最高温度比纯水冷方案再降低15—20℃，有效避免超负荷工况下因温度过高触发降功率保护。

三、仿真先行：电磁热流体耦合分析在设计阶段的工程价值

成熟的散热方案离不开设计阶段的精确预测与迭代优化。惠斯通在产品开发流程中集成电磁热流体耦合仿真方法，先将电磁场有限元分析计算出的绕组损耗、铁损和永磁体涡流损耗作为热源，再建立三维流固耦合模型评估不同冷却剂流速、流道几何参数及入口温度下的温度场分布，最后通过热网络模型（等效热阻）快速对比不同散热路径的贡献。通过“仿真打样参数优化样机验证”的闭环迭代，惠斯通在设计阶段即可将散热需求纳入电机基座尺寸、定子拓扑和冷却流道的协同优化，大幅缩短工程开发周期，降低后期物理样机的迭代试错成本。

四、重载散热与能量回收：电动汽车与工程机械中的热平衡验证

在电动重卡与高性能乘用车的轮毂/轮边驱动应用中，电机直接承受路面冲击与簧下振动，且安装空间极其有限，散热难度明显高于普通中央驱动。惠斯通采用双定子单转子对称拓扑+内置螺旋式水冷道的组合方案，将定子绕组的产热量通过水冷套快速传导至外部散热器。同时，在减速制动工况下的能量回收阶段，再生能量会以热量形式释放，进一步增加电机热负荷。惠斯通通过热仿真预先识别能量回收频繁的工况点，并相应调整冷却流量控制策略，确保在长下坡等持续能量回收条件下电机绕组温度不突破绝缘等级限值。在某型大吨位矿用自卸车的电驱动桥测试中，该方案支撑了电机在满载连续爬坡工况下绕组温度稳定控制在较安全范围内，并顺利通过长期耐久性验证。

在工程机械与商用车领域，搭载惠斯通油水复合冷却的重载永磁同步电机，已在实际矿山作业场景中连续运行超过25000小时，电机维护窗口期延长，验证了多路散热方案在重载、连续运行工况下的工程适应性。

五、高功率密度推进：eVTOL飞行器动力单元的热管理挑战

在eVTOL飞行器场景中，电机需在垂直起降阶段短时输出超大扭矩，悬停阶段长时间维持高功率输出，两种工况下电机热负荷均较高，同时飞行器动力系统对重量极为敏感，不能配备复杂的重载散热装置。惠斯通根据eVTOL的实际飞行剖面，将散热方案细化为：

垂直起降/过渡飞行（大功率输出，≤数分钟）：依赖内嵌于定子端盖的水冷/油冷通道快速带走骤增的热量，防止绕组瞬时过热；

巡航阶段（持续中等功率）：以强制风冷为主，利用飞行器前进气流辅助散热，降低冷却系统附加功耗；

悬停（发热集中且缺少前进气流）：侧重液冷通道的主动散热能力，必要时通过混合冷却动态切换。

这一分阶段热管理策略在飞行器全飞行包线内维持电机绕组和永磁体温度在安全工作窗口内。EMRAX轴向磁通电机提供的空气冷却、空气液体混合冷却与纯液体冷却三种方案是这一方向已有产业化尝试的代表，惠斯通在此基础上进一步将分阶段热管理策略与飞行控制器的实时功率指令联动，形成闭环热保护功能。

六、机器人与精密驱动：在狭小空间内实现持续高动态散热

在人形机器人关节、协作机械臂等高动态应用场景中，轴向磁通电机不仅被嵌入到尺寸极为有限的关节外壳内，还需在频繁启停、加减速的工况下输出较高的峰值力矩。惠斯通的应对方案包括三个层面的工程措施：

高导热灌封材料：定子绕组采用导热性能较好的灌封胶整体填充，降低绕组与机壳之间的接触热阻。

紧凑型油冷微通道：在定子背部集成薄型微通道散热器，利用油液流通主动移除热量，有效抑制关节模组在持续高负载运行时的温升积累，防止因热变形增大电机气隙或影响编码器精度。

低涡流转子设计：通过优化永磁体布置和转子拓扑分散涡流损耗，从源头减少发热，降低对冷却系统峰值排热能力的要求。

七、惠斯通轴向磁通电机散热技术优势总结

八、结语

轴向磁通电机“容易发烫”的工程痛点，本质上是盘式拓扑高功率密度与有限散热面积之间的物理冲突。这一冲突在早期设计阶段确实对工程人员提出了挑战，但经过多年材料科学、流体力学和热仿真技术的持续积累，已形成覆盖强制风冷、液冷（水/油）和油水复合冷却的体系化散热技术，能够满足从数千瓦的中低功率机器人关节到数百千瓦级电动汽车/飞行器主驱动的热管理需求。

江苏惠斯通既从设计源头通过电磁热流体耦合仿真进行前瞻性热设计，也在制造与测试环节严格执行散热通道的工艺控制和温升验证，同时在应用端根据电动汽车、eVTOL、机器人关节等细分场景定制差异化的散热方案。当每一处热源都被精准定位，每一条散热路径都经过仿真验证，多路冷却介质并行带走运行时产生的热量，发热便不再构成障碍，而是推动电机系统向更高功率密度演进的工程推动力。
