什么是无框电机？如何让机器人关节更轻、更准、更强？

在传统电机设计中，外壳、轴承、输出轴是不可或缺的组成部分。但在追求极致紧凑和高精度的机器人关节、协作机械臂、医疗手术设备等领域，这些“多余”的部件反而成了累赘——它们占用空间、增加重量，还引入了传动间隙和摩擦损耗。

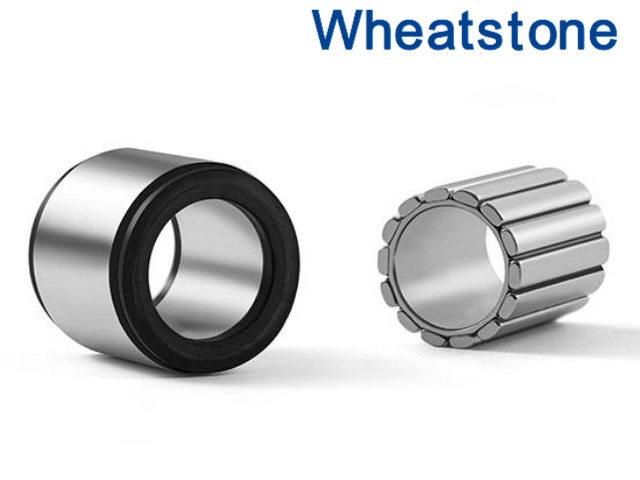

无框力矩电机正是为打破这一限制而生。它将传统电机的“外壳、轴承、输出轴”全部剥离，只保留定子（环形线圈）和转子（带永磁体的圆筒）。这两个零件直接嵌入设备结构中，由设备自身的轴承和壳体提供支撑，实现了真正意义上的“直接驱动”。

一、无框力矩电机，到底“无”在哪里？

传统电机是一个完整的独立部件，自带外壳、轴承、轴伸，用户只需将其安装在设备上，通过联轴器或减速机与负载连接。无框电机则完全不同：它没有自己的外壳，没有自己的轴承，也没有自己的输出轴。用户需要将定子固定在设备壳体内，将转子直接套在设备的旋转轴上。

这一“精简”带来的收益是实实在在的：

体积缩小：同功率下，无框电机的轴向长度仅为传统电机的1/3至1/2，径向尺寸也更紧凑。例如，一款峰值扭矩20Nm的无框电机，外径可控制在90mm以内，轴向长度仅30mm。

重量减轻：省去了外壳和轴伸，整机重量比同功率传统电机轻30%以上。

精度跃升：由于消除了联轴器、齿轮箱等中间传动环节，背隙为零，定位误差可控制在0.01°以内，响应速度达到毫秒级。

二、无框力矩电机的工作原理：磁力“直驱”，损耗最低

无框电机的原理与传统永磁同步电机相同：定子绕组通入三相交流电，产生旋转磁场；转子中的永磁体被磁场“牵引”，带动负载直接旋转。因为没有减速机、联轴器等中间部件，动力传递路径最短，能量损耗极低，效率可达95%以上。

实现这一性能的关键在于材料和工艺：

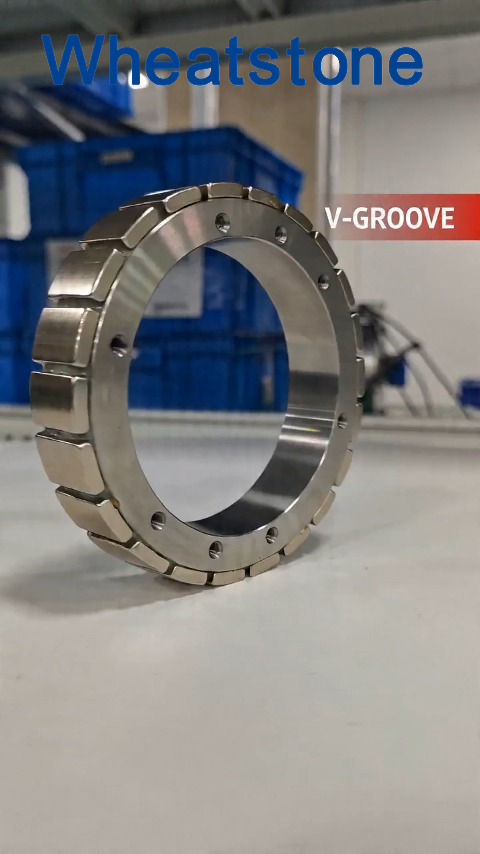

转子磁钢：采用高牌号钕铁硼（如N52H），剩磁高达1.45T以上，是普通铁氧体磁铁的5-6倍，可在更小的体积内输出更强的扭矩。

定子绕组：采用“发卡式”或分数槽集中绕组设计，端部短、槽满率高，空间利用率提升约30%，铜损更低。

散热设计：无框电机没有风扇，热量通过定子与设备壳体之间的接触面传导至整机散热系统，配合高导热灌封胶，可在连续工况下保持绕组温度稳定。

三、无框力矩电机的核心应用场景

1. 人形机器人关节——“肌肉”级动力

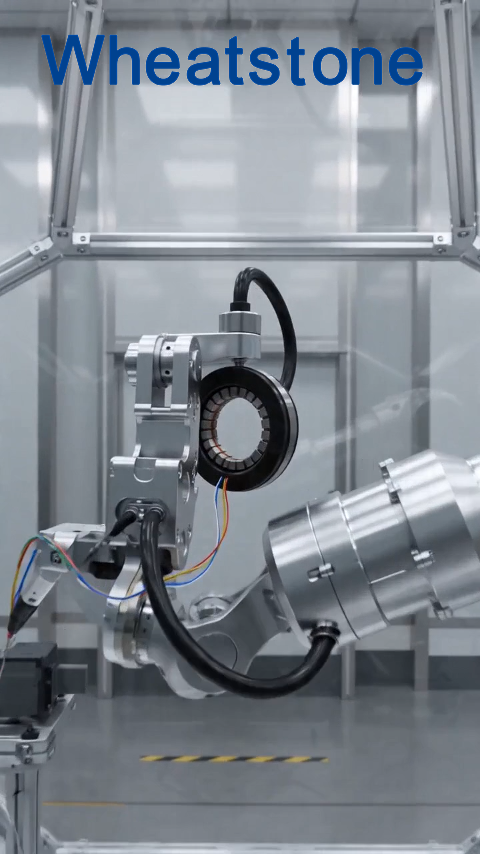

特斯拉Optimus、宇树H1、小米CyberOne等人形机器人，其肩、肘、腕、髋、膝等关节均采用无框力矩电机直接驱动。肩部关节通常选用外径100-120mm的型号，峰值扭矩可达20-30Nm，支持360°连续旋转；腕部关节则选用外径40-60mm的小尺寸型号，配合力矩传感器，实现精细力控，可轻松抓取鸡蛋、搬运玻璃器皿而不损坏。

2. 协作机器人——轻量化与高灵敏度的平衡

协作机器人（Cobot）强调人机协作安全性，要求关节轻量化、低惯量、高灵敏度。无框电机直接嵌入关节模组，使整机重量降低30%以上，碰撞检测响应时间缩短至毫秒级。优傲机器人、节卡、遨博等品牌的新一代协作机器人已广泛采用无框力矩电机方案。

3. 医疗手术机器人——低震动、高精度

在达芬奇手术机器人、骨科定位机器人中，无框电机驱动精密的旋转关节和直线执行器。其极低的齿槽转矩和扭矩脉动（可控制在额定扭矩的1%以内）确保了手术器械的平稳运动，无抖动，定位精度优于0.01mm。

4. 半导体设备——晶圆传输转台

在晶圆检测、切割、贴片设备中，无框电机直接驱动高精度转台。配合高分辨率编码器，重复定位精度可达±0.5角秒（约0.00014°），从北京定位到上海，偏差不超过1米。某半导体设备制造商的数据显示，采用无框电机替代传统“电机+减速机”方案后，设备综合效率提升约25%。

四、国内外市场现状：国际品牌占高端，国产品牌加速追赶

全球无框力矩电机市场长期由科尔摩根（Kollmorgen）、TQ Robodrive、Maxon Motor等国际品牌主导，在高端人形机器人、航空航天、医疗设备领域占据约70%的份额。其产品以高精度、高可靠性著称，但价格昂贵，交货周期长。

近年来，国产无框力矩电机厂商快速崛起。步科股份、昊志机电、强和机电等企业的产品已广泛应用于协作机器人、AGV、外骨骼等领域。这些国产品牌在性价比、定制化响应速度上具有明显优势，部分型号在扭矩密度和精度上已接近国际一线水平。

五、未来趋势：机器人量产驱动百亿级市场

随着人形机器人从实验室走向量产，无框力矩电机的需求将呈爆发式增长。据高盛预测，到2035年，人形机器人市场规模有望达到1540亿美元。以每台人形机器人平均使用28个无框电机（全身关节）估算，仅人形机器人一个领域，年需求量就可能突破千万台。

技术发展方向：

更高扭矩密度：体积再缩小30%，扭矩再提升20%，满足更紧凑的关节设计。

集成化智能化：将编码器、驱动器、温度传感器集成到电机内部，实现“即插即用”和实时健康监测。

低成本规模化：通过自动化绕线和模块化设计，降低制造成本，推动机器人走入家庭和商用场景。

六、江苏惠斯通：特种定制电机的“一客一案”专家

江苏惠斯通在特种电机领域深耕二十余年，拥有从40mm到400mm基座、50W到200kW功率、24V到3000V电压的完整永磁电机产品矩阵。公司持有ISO9001、TS16949质量体系认证，以及CCC、CE、ROHS、ATEX、IECEx等国内外权威认证。

在无框力矩电机领域，惠斯通可提供：

全尺寸定制：外径40mm至300mm，轴向长度20mm至150mm，峰值扭矩0.5Nm至200Nm。

特殊环境适配：真空无框电机（10⁻⁷ Pa）、耐辐射无框电机（1.0×10⁷ Gy）、高低温无框电机（-196℃至+200℃）。

高精度反馈：可选配23位绝对值编码器、旋转变压器或霍尔传感器，定位精度优于±0.01°。

快速交付：标准型号2周内交付，定制型号4-6周。

资深技术团队：可提供从电磁方案设计、热仿真分析到整机集成测试的全流程技术支持。

惠斯通无框力矩电机已成功应用于协作机器人、外骨骼、半导体检测转台、水下推进器等多个领域。如果您正在寻找一款“拆掉外壳、嵌入灵魂”的无框电机，欢迎联系惠斯通技术团队。
