在防爆伺服电机的选型中，“怎么接线”往往是最后才被想起、却又最让人头疼的问题。标准电机只有一种固定的出线方式，可现场的接线盒位置偏偏在电机侧面装不下，电缆入口方向又对不上，要么需要现场重新加工格兰头螺纹孔，要么被迫延长电缆、增加过渡接线盒。更麻烦的是，编码器、动力线、刹车线捆成一束，一旦其中一路出了问题，拆一根线就得动全部。这样的场景，几乎每个防爆电气的现场工程师都遇到过。一、为什么出线方式不能“将就”？
防爆电机的电缆引入装置，是外电路的导线或电缆进入防爆电气设备的过渡装置，直接与周围爆炸性气体混合物接触，是防爆电气设备最薄弱的环节，其密封性直接影响设备的使用效果、寿命和防爆安全。因此，国家标准GB/T 3836.1-2021对电缆引入装置的密封性、防爆等级匹配和安装方式有着非常严格的规定。
如果出线方式与现场布局不匹配，可能出现以下几种后果：
密封失效：电缆过度弯折或格兰头受力不均，导致密封圈变形，外部易燃气体渗入。
维护困难：所有线缆集中从一个出线口引出，检修时难以区分，故障排查耗时成倍增加。
空间冲突：接线盒位置与现场干涉，电机无法就位，只能现场改造格兰头接口，留下防爆隐患。
线损增加：被迫延长电缆，电压降增大，编码器信号受干扰，影响控制精度。
根据防爆型式和应用需求，防爆伺服电机主要有以下几种出线方式：
1. 标准接线盒式
电机自带隔爆型接线盒（Ex d）或增安型接线盒（Ex e），用户在现场将电缆通过防爆格兰头引入接线盒，连接至内部端子排。增安型接线盒的接线腔壳体采用高强度材料制造，内部设有耐电弧、耐高温的绝缘端子排，外壳防护等级不低于IP54-1。这种方式适应性强，电缆规格灵活可调，但占用空间较大，接线耗时较长。
2. 电缆直接引出式
电机引出线直接带电缆伸出，现场通过防爆格兰头或填料函进行密封。这种方案省去了接线盒，电机轴向长度更短，适用于空间受限的场合。但电缆一旦损坏，维修相对复杂。

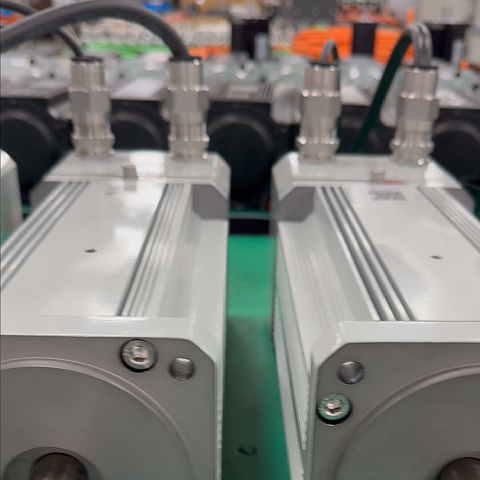

3. 航空插头式（航插型）
电机本体集成防爆型航空插座，配合预制电缆使用。现场只需将电缆插头插入插座并旋紧锁母，即可完成电气连接和密封。航插型出线方式可大幅缩短现场安装时间，降低接线错误率，特别适合批量安装和频繁拆卸的应用。同时，编码器信号线和电源线可通过不同的插针独立引出，信号干扰更小。

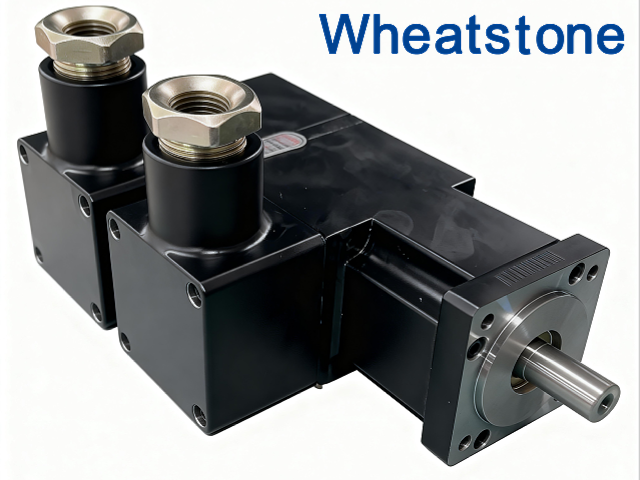

4. 多路独立引出式
根据电机功能，将动力电源、编码器反馈、抱闸控制、温度传感器等信号分多路独立引出。每一路使用独立的电缆和格兰头，互不干扰。这种方案在化工、制药等高可靠性要求的场合使用广泛。一台设备使用3台防爆伺服电机的应用中，多路独立引出大大简化了现场布线，使维护更加便捷。
5. 端子箱分线式
在电机接线腔内部配置分线端子排，将一路主电缆引入后，在内部完成电源、编码器、抱闸等信号的分线。这种方式可减少外部电缆数量，降低格兰头数量，使现场走线更整洁。

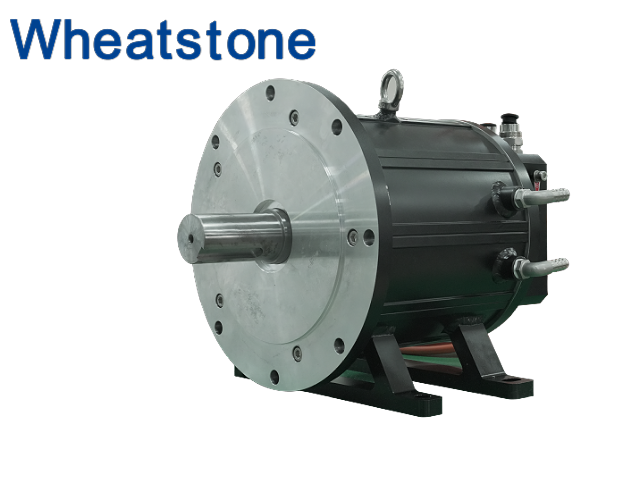

江苏惠斯通为客户的特殊要求定制配套，真正做到电机“一客一案，一台定制”-。针对出线方式的定制，遵循以下逻辑：
第一步：确定防爆型式
气体防爆1区、2区：优先选用Ex d隔爆型接线盒或Ex e增安型接线盒
粉尘防爆21区、22区：选用Ex tb粉尘防爆型接线盒，防护等级IP65/IP67
同时存在气体和粉尘：选用双标志防爆接线盒
第二步：确定电缆类型与规格
普通橡胶电缆：匹配密封圈式格兰头
铠装电缆：需配合专用铠装电缆密封接头，并确保铠装层有效接地
电缆外径需与格兰头密封圈精确匹配
第三步：确定出线方向与位置
轴向出线：电缆从电机后端沿轴线方向引出，适合轴向空间充足的安装
径向出线：电缆从电机侧面引出，又可分为90°、180°等多角度，方便适配不同接线盒位置
多方向出线：同一电机可预留多个出线口，未使用的出线口用防爆封堵件密封
第四步：确定信号分组
动力电源与编码器信号分路引出，避免电磁干扰
抱闸控制线与温度传感器线可独立引出或集成引出
对于多轴控制系统，可选配航空插头集成所有信号，实现“一插即用”
1. 全防爆型式覆盖
惠斯通电机持有Ⅰ类煤安防爆认证、Ⅱ类气体防爆认证（Ex d IIB T4 Gb / Ex db IIC T4 Gb）、Ⅲ类粉尘防爆认证（Ex tb IIIC T130℃ Db），以及国际IECEx和欧盟ATEX防爆认证-16。接线盒和电缆引入装置的防爆等级与电机本体完全匹配，无安全隐患。
2. 高防护等级
接线盒及电缆引入装置防护等级可达IP65/IP67，防尘、防油污、耐高压水冲洗，适应化工厂、制药车间、户外环境等恶劣工况。
3. 密封圈式引入装置
采用标准化的密封圈式电缆引入装置，安装时只需用工具旋紧压紧元件（螺纹至少啮合5扣），确保电缆外护套完整穿过装置并夹紧密封圈，防止松动或拔脱。操作简单，密封可靠。
4. 多样化接口选项
公制螺纹接口（M20×1.5、M25×1.5、M32×1.5等）
NPT螺纹接口（1/2"NPT、3/4"NPT等）
法兰式接口（适用于大截面电缆）
航空插头接口（多芯集成，快速插拔）
5. 信号完整性保护
编码器信号线与动力线分开引入，采用独立屏蔽电缆和专用格兰头，有效抑制电磁干扰，保证高精度位置反馈的稳定性。
华东某化工企业视觉检测系统，用于精确定位机构，误差要求控制在2丝（0.02mm）以内。客户选用3台惠斯通400W 1.3Nm防爆交流伺服电机，配绝对值编码器（需记忆0位），上位机为西门子PLC，采用485通讯。
该项目面临的出线挑战包括：
电机安装在狭小检测柜内，标准接线盒无法就位；
需将编码器信号线、电源线、通讯线分别引出，避免信号干扰；
现场调试周期紧，要求快速接线。
惠斯通技术团队给出的定制方案：
采用航插型出线方式，电机本体集成防爆航空插座，配合预制多芯电缆；
编码器信号线独立屏蔽，与电源线分开引入；
批量定制7天交货，现场安装时间缩短约60%。
改造完成后，定位精度稳定在2丝以内，系统连续运行18个月无故障。客户反馈：“以前的电机接线要半天，现在一插一拧，十分钟搞定，检修也方便多了。”
应用场景 | 推荐出线方式 | 防爆等级 | 防护等级 | 接口规格 | 适用工况 |
化工视觉检测、精密定位 | 航插型（多芯集成） | Ex d IIB T4 | IP65 | M23/M40航插 | 空间受限、快速安装 |
制药灌装、洁净车间 | 电缆直接引出+格兰头 | Ex e ib IIC T4 | IP66 | M20×1.5 | 无菌环境、易清洁 |
喷涂机器人、往复机 | 径向出线（90°） | Ex d IIB T4 | IP67 | 3/4"NPT | 管线内置、防漆雾 |
煤矿井下设备 | 铠装电缆+专用密封接头 | Ex d I Mb | IP66 | M25×1.5 | 机械防护要求高 |
防爆AGV、移动设备 | 航插型（低压） | Ex d IIB T4 | IP65 | M12航插 | 频繁拆装、低压供电 |
多轴联动系统 | 端子箱分线式 | Ex db IIC T4 | IP66 | 按需定制 | 集中控制、维护便捷 |
防爆伺服电机的出线方式，从来不是“一个模子印出来”的标准品。从防爆型式的选择到电缆类型的匹配，从出线方向到信号分组，每一个细节都关系到现场的安装效率和长期运行的可靠性。
江苏惠斯通深耕特种电机领域二十余年，提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的永磁电机。公司立足“一客一案，一台定制”的服务理念，可根据客户需求定制各类防爆电机的出线方式，从标准的格兰头接线盒到快插式航插型，从单路引出到多路分线，真正做到电机“1客1案，1台定制”-。
如您有防爆伺服电机的定制需求，欢迎联系惠斯通技术团队，我们可提供从出线方案设计到现场安装指导的全流程技术支持。
