在化工投料、喷涂流水线、防爆仓储、制药提升等场景中，升降模组承担着物料与设备的垂直输送重任。然而，在易燃易爆的作业环境中，普通伺服电机“怕火”，传统液压升降“怕漏”，气动升降“怕失控”。升降模组面临的最大难题，可以概括为三个字：下不来，停不住，保不牢。
江苏

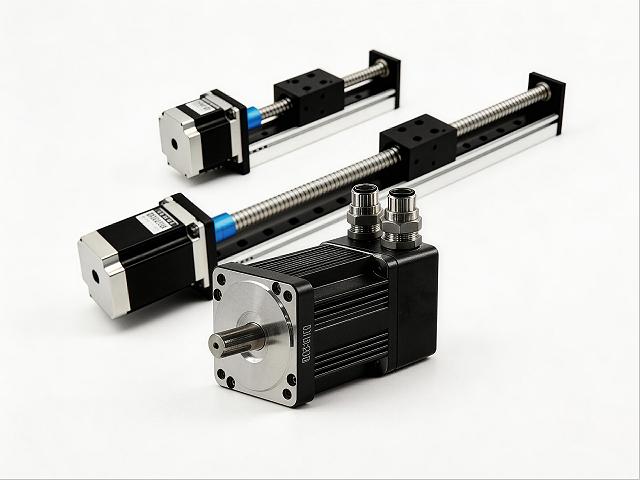

惠斯通将防爆伺服电机与滚珠丝杠、同步带、齿轮齿条等升降传动机构深度集成，通过电磁抱闸、闭环控制和本质安全防爆设计，为垂直升降系统提供了“一升一降，步步精准；断电自锁，永不坠落”的可靠解决方案。
升降模组的运行特性与水平模组有本质区别，对驱动电机提出了更高要求：
1. 垂直防坠是刚需
升降模组承载重物垂直运动，一旦断电或制动失效，负载会在重力作用下加速下坠。电机必须具备可靠的断电保持制动能力，且制动力矩需大于负载重力产生的扭矩。根据行业规范，安全系数通常取1.5至2倍。有研究表明，伺服电机的抱闸制动力矩通常仅约等于电机额定转矩的1.2倍，而伺服电机的过载能力较强，可能导致在抱闸尚未完全发挥作用时电机仍可转动，进而加速抱闸磨损和失效，存在安全隐患，因此在选型时留足安全余量尤为重要-。
2. 启停平稳，无冲击
升降运动对加减速过程中的平稳性要求高。启停过猛会导致重物晃动、定位偏差，甚至损坏丝杠螺母副。电机需具备高精度的扭矩控制和S型加减速曲线设定能力。
3. 低速大扭矩保持
升降模组常需在极低转速下运行（如精密对位），或在静止状态长时间保持位置。电机在零速时需能输出足够的保持转矩，防止因重力滑落。
针对升降模组的特殊需求，惠斯通从制动、控制、防爆三个维度进行了系统性设计：
1. 电磁抱闸：断电解锁，断电锁死
升降模组选配的惠斯通防爆伺服电机内置失电制动器。其工作原理是：通电时电磁铁吸合，制动盘被释放，电机正常旋转；断电时弹簧压紧制动盘，电机轴被机械锁死。这种“断电即刹车”的机制属于本质安全设计，符合GB/T 5226.1中对垂直升降轴的安全要求。即使在控制系统完全失效或停电的情况下，负载也不会下坠。对于10吨以上的重载垂直升降，惠斯通还可提供双抱闸冗余方案，两个独立控制的抱闸互为备份，任何一个失效另一个仍能可靠锁死负载，为安全关键场合提供双重保障。
2. 闭环控制：零速满转矩，静态不溜车
普通电机在零速时无法输出有效转矩，而惠斯通防爆伺服电机通过矢量控制算法和高分辨率编码器反馈，可在转速为零时输出100%的额定转矩，实现“零速满转矩”锁定。在升降模组完成定位后，控制系统无需依赖机械抱闸，依靠电机自身的电磁转矩即可将负载稳稳“钉”在目标位置，彻底消除“溜车”现象。
3. 本质安全防爆：隔爆外壳+无火花运行

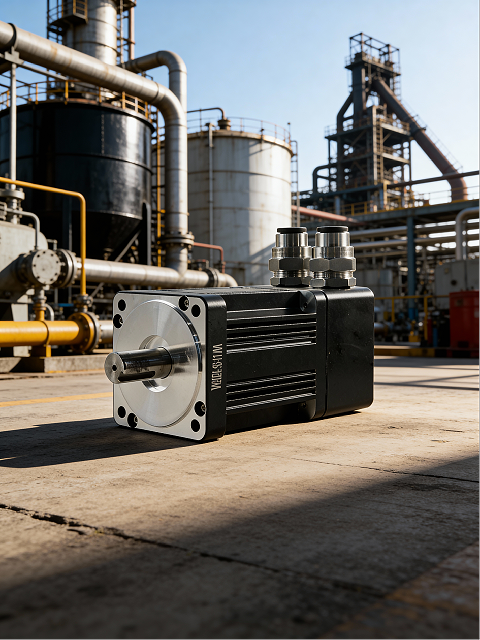

惠斯通防爆伺服电机采用Ex d IIB T4 Gb隔爆型外壳，将内部可能产生火花的部件（如换向电子器件、制动器触点）完全封闭在能承受内部爆炸压力的壳体内。精加工的隔爆接合面将粗糙度控制在Ra≤6.3μm，间隙严格遵循GB 3836.2标准，确保内部爆炸火焰在穿过接合面时被冷却熄灭。同时电机采用电子换向无刷设计，无碳刷摩擦火花，从源头上消除了点火源，适用于气体1区、2区及粉尘21区、22区。
4. 耐候与防腐设计
升降模组常安装在户外或潮湿环境，电机需具备抗腐蚀能力。惠斯通防爆伺服电机外壳采用高强度铸铝或铸铁，表面经重防腐涂层处理，防护等级IP66，可选316L不锈钢壳体，所有外部紧固件为不锈钢材质。在沿海化工厂、海上平台等盐雾环境中，可保持长期防锈。
选型是保障升降模组安全运行的第一步。以下给出一个简化的选型计算示例，供工程师参考。
某化工投料升降平台参数：
负载质量 m = 200 kg
升降速度 v = 0.2 m/s
滚珠丝杠导程 P = 10 mm = 0.01 m
传动效率 η = 0.9
重力加速度 g = 9.8 m/s²
第一步：计算负载转矩
负载重力产生的转矩 T_load = (m × g × P) / (2π × η) = (200 × 9.8 × 0.01) / (2 × 3.14 × 0.9) ≈ 3.47 N·m
第二步：计算加速转矩（取加速时间 t_acc = 0.2 s）
负载惯量折算到电机轴：J_load = m × (P / 2π)² = 200 × (0.01 / 6.28)² ≈ 5.07 × 10⁻⁴ kg·m²
加速转矩 T_acc = J_load × (2π × v / P) / t_acc = 5.07×10⁻⁴ × (2×3.14×0.2/0.01) / 0.2 ≈ 0.32 N·m
第三步：计算电机峰值转矩
T_peak = T_load + T_acc ≈ 3.47 + 0.32 = 3.79 N·m
第四步：选择电机
查阅惠斯通选型手册，90ST系列防爆伺服电机额定转矩2.4 N·m，峰值转矩7.2 N·m（额定3倍），满足3.79 N·m需求。其抱闸保持转矩为3.6 N·m，大于负载重力转矩3.47 N·m，安全系数约1.04，满足断电防坠要求。
第五步：惯量比校核
电机转子惯量J_m（查表约0.8×10⁻⁴ kg·m²），惯量比 = J_load / J_m ≈ 5.07 / 0.8 ≈ 6.3，在5-10推荐范围内-。
案例1：化工投料升降台
华东某精细化工企业，原料投料区存在易燃气体。原采用人工叉车投料，效率低且存在安全隐患。惠斯通为其定制了防爆伺服电机驱动的滚珠丝杠升降模组，电机型号90ST-M02430B-EX-48V（0.75kW，2.4Nm，48V），粉尘防爆等级Ex tb IIIC T130℃ Db。模组行程1.2m，负载150kg，升降速度0.15m/s。投用后，投料精度从±5mm提升至±0.1mm，杜绝了人工投料时的扬尘风险，连续运行18个月无故障-。
案例2：防爆立体仓库垂直提升机
华南某危险品仓储中心，采用防爆伺服电机驱动齿轮齿条升降机构，用于易燃液体桶的自动出入库。选用惠斯通110EX系列电机（2.3kW，7.3Nm，Ex d IIB T4），配合双抱闸冗余设计。升降速度0.5m/s，定位精度±0.5mm，每日完成300余次升降循环。两年运行统计显示，电机故障率为零，抱闸磨损在允许范围内。
案例3：喷涂线升降往复机

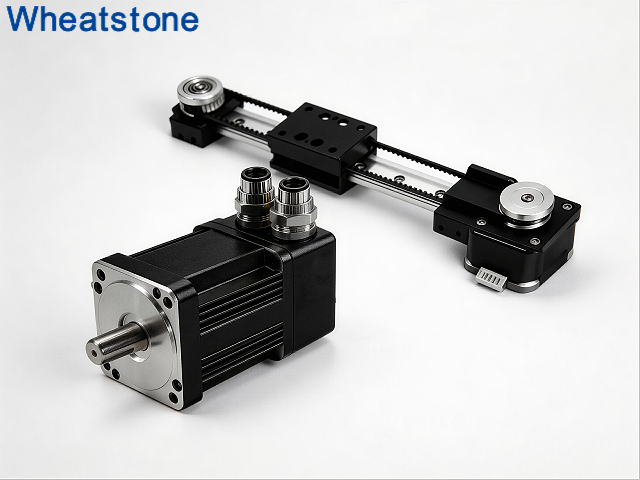

某汽车零部件喷涂车间，采用惠斯通130EX防爆伺服电机驱动同步带升降模组，带动喷枪做垂直往复运动。环境中有二甲苯蒸气，电机需具备Ex d IIB T4防爆等级。运行速度1.2m/s，加速度2m/s²，每天启停超过2000次。电机内置电磁抱闸确保停机时喷枪不下滑，定位精度达±0.3mm，涂层均匀性提升25%。
必须配置电磁抱闸：垂直轴选配断电制动器，保持力矩需大于负载重力转矩的1.5倍以上。
精确计算负载惯量：惯量比建议控制在5-10倍，过大影响动态响应，过小造成成本浪费。
留有启动转矩裕量：升降模组启动需克服静摩擦，峰值转矩至少为额定转矩的2倍。
匹配防爆等级：气体环境选Ex d IIB T4，粉尘环境选Ex tb IIIC T130℃，双环境选双标志。
选用绝对值编码器：断电后无需回零，提升安全性和使用便捷性。
校核抱闸寿命：频繁启停应用需关注抱闸动作次数寿命（50万至1000万次）。
随着工业4.0的推进，防爆环境下的升降模组正朝着智能化和预测性维护方向发展。惠斯通防爆伺服电机可选配内置温度传感器和振动监测接口，实时反馈绕组温度、轴承状态等数据，通过总线传输至控制系统。当温度或振动超标时，系统可提前预警，安排维护，避免突发故障导致的升降平台坠落事故。
同时，惠斯通正积极研发集成驱动与控制的一体化防爆伺服电机，进一步减少接线复杂度，提升升降模组的安装便捷性和可靠性。
升降模组承载着垂直方向的安全与效率，而防爆伺服电机则是其核心“安全锁”。江苏惠斯通凭借二十余年的特种电机研发经验，以电磁抱闸、闭环控制和本质安全防爆设计，为升降模组在化工、制药、喷涂、仓储等行业的应用提供了安全、精准、可靠的动力方案。
如您有升降模组的防爆伺服电机选型或改造需求，欢迎联系惠斯通技术团队，我们可提供从惯量计算、抱闸匹配到现场调试的全流程技术支持。
