惠斯通3格兰头总线集联型防爆驱控一体电机多轴组网方案

危险区域的多轴自动化，布线是一个被低估的工程变量。

反应釜群控、阀门组监控、喷涂联动、灌装线同步——这些场景的共同特征是，防爆区内需要驱动的电机数量不止一台。传统分体式方案中，每台电机至少要敷设动力线、编码器线和抱闸线三根电缆，每根电缆单独穿过一个防爆格兰头接入独立的接线盒。一个16台电机的反应釜群控系统，现场可能出现48根电缆和几十个防爆格兰头。每一个格兰头都是密封验证的对象，每一个接线端子都是潜在故障点。

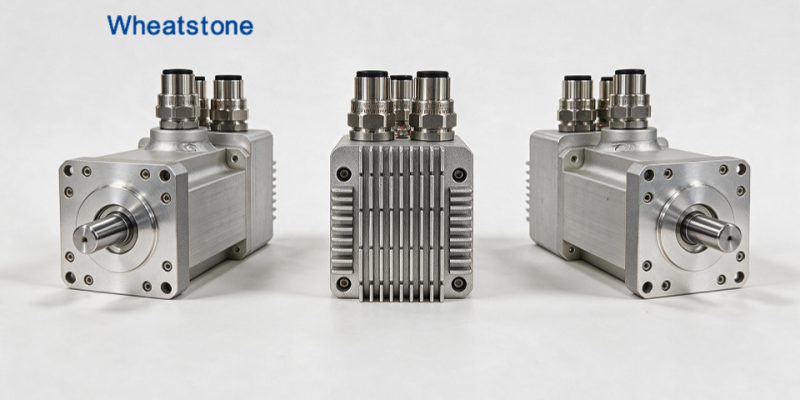

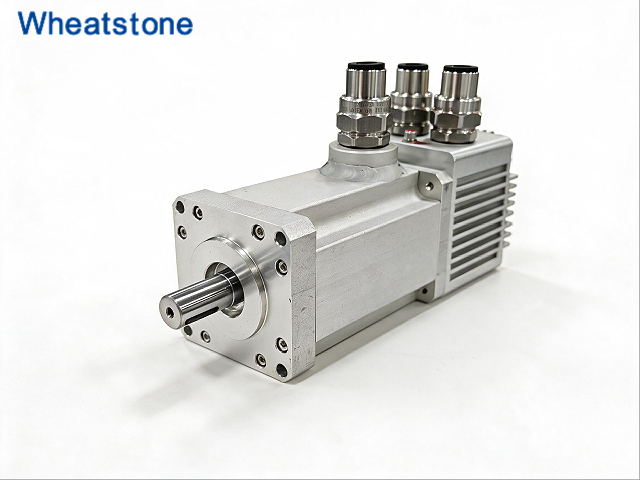

惠斯通3格兰头总线集联型防爆驱控一体电机的架构逻辑，是把这条电缆链重新组织。整机对外只有3个格兰头：1路电源进线，2路总线出线，总线以菊花链方式串接多台电机。16台电机的组网，电源侧仍需按功率分配，但通讯侧从16组独立接线变成一条总线串行连接。防爆区内的电缆根数和格兰头数量同步下降，需要做密封验证和腐蚀检查的对象也随之减少。

驱控一体是集联架构的前提

能实现总线集联，前提是驱动器和电机已经在同一个壳体内。分体式方案中，每台电机的驱动器在独立的防爆柜里，总线串接的是驱动器，电机与驱动器之间仍有三根电缆。惠斯通把驱动器集成进隔爆壳体，总线直接进入电机本体，电机与驱动器之间的那组电缆在物理上消失了。这是3格兰头架构能成立的结构基础，而不是一个接线端子的排列优化。

总线菊花链拓扑的工程价值，在危险区域里比在普通车间更突出。普通车间布线多了，影响的是成本和美观；防爆区布线多了，影响的是密封界面数量、故障点数量和验收核对的工作量。一条总线串起多台电机，减少的不只是铜线，是一整批需要定期检查的防爆密封节点。

Ex db IIB T4 Gb与自然冷却的匹配逻辑

该系列持有Ex db IIB T4 Gb隔爆认证。隔爆外壳按IEC 60079-1的要求承受内部爆炸压力，精加工接合面将火焰冷却熄灭。T4温度组别将故障条件下的最高表面温度限制在135℃以内，适配石化、化工和涂料行业中常见的烃类气体与溶剂蒸气环境。

散热方式为无风冷自然冷却。这个选择与S2短时工作制的定位相互匹配。S2工作制按IEC 60034-1的定义是短时工作制：电机在额定负载下运行一个规定时限，随后停机冷却至环境温度。对于反应釜群控中的阀门开关、灌装线的同步动作、喷涂联动的位姿调整，这些负载的实际特征不是连续运转，而是间歇动作——动作时输出扭矩，动作完成后进入待机。自然冷却没有风机这个旋转部件，壳体保持完整密封，没有额外的进风口和滤网需要维护，也没有风机轴承在粉尘环境中磨损的问题。

在S2工作制的负载曲线下，自然冷却的热容量足以吸收单次动作周期的热量，停机间隔期间的散热使电机在下一个周期开始前回到热平衡起点。这个匹配关系不是“风冷做不了所以用自然冷却”，而是“负载本身是间歇的，散热方式跟着负载特征走”。

四类多轴场景的适配

反应釜群控：多台反应釜的搅拌、进料阀和出料阀需要按工艺顺序联动。总线集联使控制指令通过一条总线下发到各台电机，减少了控制柜到现场的电线数量。防爆区内的布线简化，釜区狭窄空间的电缆桥架负荷下降。

阀门组监控：一个装置区内数十台阀门的开关状态需要集中监控。3格兰头架构允许阀门执行电机沿管线方向串接，总线随管线走向敷设，不需要为每台阀门单独拉一根通讯线到控制室。

喷涂联动：喷涂线的多个喷枪位姿需要同步调整，总线菊花链的拓扑与喷涂线的线性布局天然匹配。Ex db IIB T4 Gb认证覆盖溶剂蒸气环境。

灌装线同步：多头灌装机的各灌装头需要同步启停和同步调速。总线集联减少了同步信号在电缆上的传输节点，同步误差的控制链路更短。

危险区域多轴组网的核心矛盾，不是单台电机的性能不够，而是连接单台电机的电缆太多。惠斯通3格兰头总线集联型防爆驱控一体电机的工程逻辑，是把电缆数量、格兰头数量和密封验证节点数量作为设计变量，而不是把它们当作选型之后才需要考虑的施工问题。
