惠斯通防爆伺服一体机：船闸启闭机省去防爆柜

平陆运河的船闸启闭机，安装位置在闸首和输水廊道附近，属于潮湿、高盐雾且可能存在可燃气体的复合环境。夹江水工为青年枢纽制造的2000千牛320千牛A型双向门式启闭机，最大起重量200吨，轨道跨度48米，需要满足430米长距离运行和360°回转的要求。这类设备的驱动电机如果采用分体式方案，驱动器必须单独安置在防爆柜内，而闸首平台的空间本就受限于门机轨道和检修通道，防爆柜的占地和电缆敷设会成为安装阶段的现实障碍。

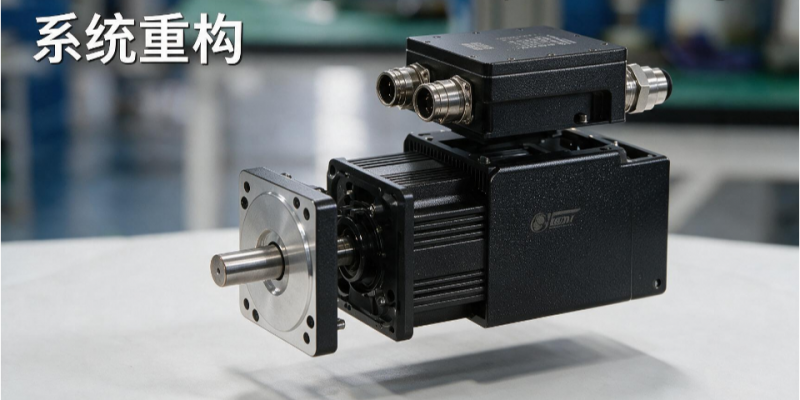

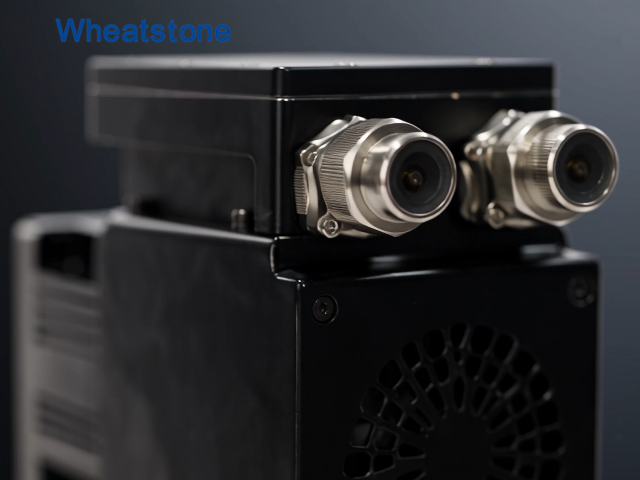

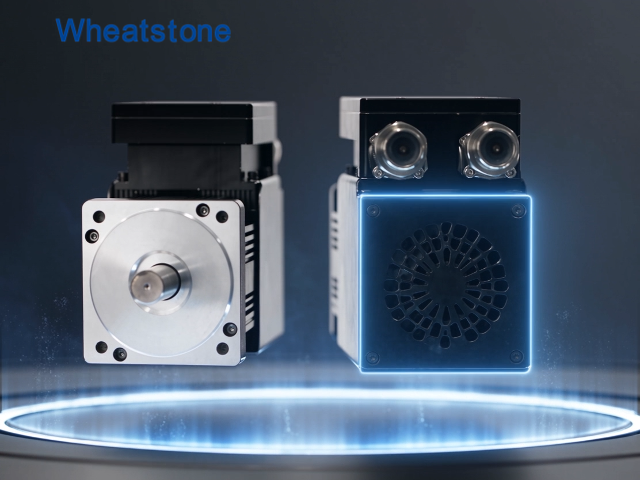

惠斯通防爆伺服一体机把驱动器与电机集成在同一个隔爆单元内，外部不再需要独立的防爆控制柜。整机对外只保留一根电源与通讯复合电缆，通过防爆电缆引入装置接入。对于船闸启闭机这种安装点位分散、维护通道有限的场景，少一个防爆柜就意味着少一套需要单独散热、单独接线和单独巡检的电气单元。在分体式方案中，驱动器在密闭防爆箱内运行，电解电容的寿命随温度升高加速衰减，普通驱动器在防爆箱内的寿命往往比开放电柜缩短30%以上。惠斯通在一体机内部采用热源分离设计，功率器件与电机本体物理隔离，热量经高导热路径引导至外壳散热筋，不叠加到绕组上。实测数据表明，在40℃环境、额定负载连续运行条件下，外壳温度可维持在82℃附近，驱动器内部温度低于65℃。

船闸启闭机的负载特征以重载启停为主，闸门在开启和关闭瞬间需要电机输出足够的峰值扭矩来克服水压力和机械惯性。惠斯通一体机的峰值过载能力达到额定扭矩的3倍以上，配合S1连续工作制，覆盖了从短时重载启动到长时待机运行的完整工况。防护等级IP66IP67应对闸首区域的溅水和潮湿，隔爆外壳按照IEC 60079-1的要求设计，T4温度组别将最高表面温度限制在135℃以内。

平陆运河的省水船闸技术将节水率做到60%以上，三大枢纽年节水量超过10亿立方米。这套系统的可靠性建立在一个个执行单元持续运转的基础上。启闭机驱动单元的简化，减少的是现场需要维护的防爆电气设备数量，增加的是船闸在枯水季和通航高峰期的可用性。
