防爆电机散热，风冷和自然冷却差在哪里

在石化反应釜旁、煤矿井下输送线上、橡胶密炼车间里，大功率设备在危险区域连续运转，电机发热量动辄数kW。普通风冷电机在高温环境中散热效率急剧下降，水冷电机又面临管路泄漏的隐患。风冷防爆伺服电机的技术路线，解决的正是这个两难。

自然冷却在2kW以上功率段的散热瓶颈

防爆伺服一体机将驱动器与电机集成于一体后，同等功率下的有效散热面积比外置柜方案减少约60%。随着伺服电机功率密度不断提升，驱动器的热流密度已从早期的0.5Wcm²提升至1.5Wcm²以上。自然冷却方案在2kW以上功率段已接近散热极限。

橡胶密炼车间温度可达40℃以上，炭黑粉尘在散热筋上积聚后形成隔热层，进一步恶化散热条件。玻璃熔窑周边环境温度可达60至200℃。普通一体机在环境温度40℃时，壳内温度可能达到85℃以上，接近电解电容和功率器件的降额阈值。

IC416独立强制风冷的技术逻辑

惠斯通防爆伺服电机采用IC416独立强制风冷方案，独立外部风机由单独电源驱动，风量恒定，不受电机转速影响。无论在满载高速还是低速大扭矩工况下，冷却风量始终如一。

IC416冷却方式通过风扇吹电机表面散热筋来实现散热。在防爆外壳上，散热筋与恒定风量配合形成热交换通道。相比普通自扇冷方案（IC411），IC416强制风冷可将电机表面温度降低15至25℃。

双散热路径的协同设计

惠斯通集成式防爆伺服电机采用“热源分离+复合传导”散热设计。驱动器功率器件紧贴导热垫，通过高导热硅脂将热量传导至外壳散热筋；定子铁芯与外壳采用热过盈配合，零气隙、零热阻。两条热路径互不干扰，协同散热。

实测数据

惠斯通集成式防爆伺服电机在40℃环境温度、额定负载连续运行8小时的测试中，外壳最高温度仅82℃，驱动器内部温度持续低于65℃。对比同类产品连续运行2小时即达95℃外壳温度、触发热保护关机的数据，风冷方案在长时连续运行工况下的温控能力有明确优势。

风冷与自然冷却的选型对比

散热方式方面，自然冷却适用于环境温度≤40℃、间歇或轻载工况，连续运行能力受限，防护等级IP66。风冷适用于环境温度40至60℃、连续重载工况，支持S1连续工作制，防护等级IP66IP67。

某橡胶轮胎厂密炼机驱动改造案例中，该厂密炼车间环境温度常年40℃以上，原使用的自然冷却防爆一体机在夏季高温时段频繁触发过热降额，影响混炼效率。更换为惠斯通风冷防爆一体机后，驱动器温度稳定控制在75℃以下，电机连续运行无降额，设备综合效率提升约8%。

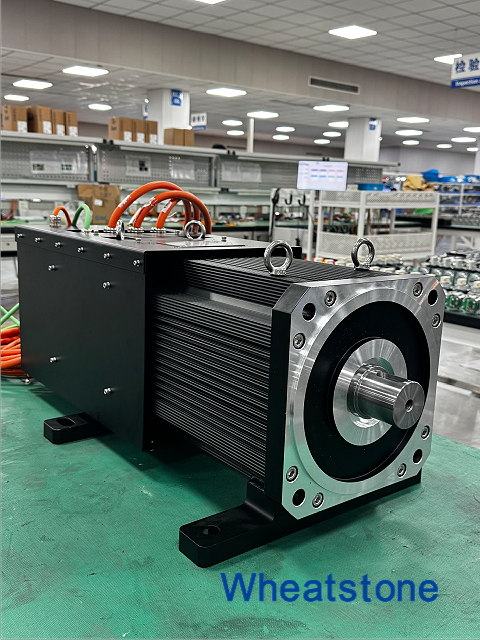

惠斯通260系列风冷防爆伺服电机核心参数

基座尺寸260mm，额定扭矩300N·m，最大负载扭矩500N·m，峰值功率31kW，峰值过载倍数3倍，调速范围1至3000rpm，速度控制精度±0.1%，防爆等级Ex d I Mb，防护等级IP66（可升级IP67），绝缘等级H级（180℃）。
