130mm机座扛住10⁷Gy辐射，惠斯通防辐射真空伺服电机为核禁区与加速器注入“10kW级硬核动力”

在核反应堆控制棒驱动机构的冷却风机旁，累积辐照剂量已突破10⁶Gy；在乏燃料后处理热室中，电机不仅要承受强伽马射线，还要面对硝酸、磷酸的化学腐蚀；在高能物理实验的靶站旁、在放射性物料的转运通道里，普通电机连“进去”的资格都没有。电离辐射会摧毁有机绝缘材料，使润滑油碳化结焦。

130mm基座、10kW额定功率、1.0×10⁷Gy累计辐射耐受——这三个数字放在一起，意味着在核岛深处、在加速器靶室、在热室吊运系统等强辐射禁区中，一台电机可以同时输出10kW级功率、扛住千万戈瑞的γ射线和中子注量，并在10⁻⁷Pa超高真空中长期稳定运行。

惠斯通130ST系列防辐射真空伺服电机，正是为这类“人类无法踏足的强辐射禁区”而生。

一、外形：130mm基座 + 真空航插接头，为极限空间与快速插拔量身打造

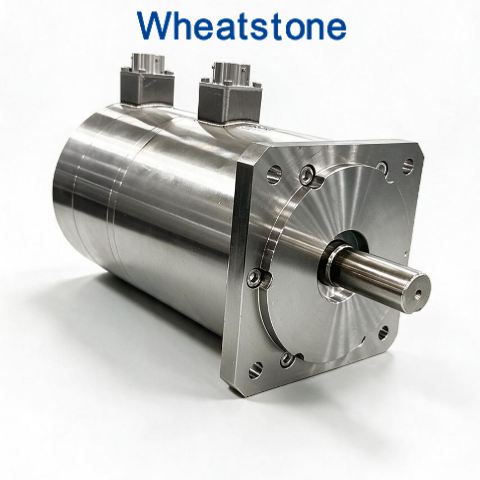

惠斯通130ST系列采用130mm基座，轴向长度经优化设计，可在紧凑的核设施安装空间中灵活布置。电机本体采用316L不锈钢整体锻造壳体，通过数控精密加工保证密封性，防止放射性物质和腐蚀性气体渗入电机内部。

电缆引出方式采用真空航插接头（航空插头） ，支持快速插拔更换。在核设施中，设备维护窗口极为有限，更换作业需在停堆换料期间进行，协调辐射防护、索具等多部门协同，成本以周甚至月计。真空航插接头的快速插拔设计，可将电机更换时间从传统的数小时压缩至数十分钟，大幅减少人员在辐射区的暴露时间。航插接头集成于电机接线盒，气密性优于10⁻⁹Pa·m³s，确保在10⁻⁷Pa超高真空下密封不失效。

二、内在：三大核心技术，撑起10⁷Gy辐射耐受

核心一：聚酰亚胺耐辐射绝缘体系——10⁷Gy不失效

定子绕组采用聚酰亚胺薄膜绕包线，摒弃传统有机漆包线。聚酰亚胺的辐射老化寿命比普通绝缘材料提升10倍以上，在10⁶–10⁷Gy的γ射线辐照下，绝缘电阻仍可维持在100MΩ以上。配合真空压力浸渍工艺，无溶剂树脂在负压下充分渗透至绕组间隙，形成致密绝缘层。

核心二：全陶瓷轴承+固体润滑——辐射中不碳化、不结焦

采用全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼MoS₂），彻底杜绝润滑脂在辐射环境中挥发、碳化的问题，在10⁷Gy剂量下仍能保持低摩擦运转。

核心三：全金属密封+316L不锈钢壳体——辐射与腐蚀的双重屏障

全金属密封结构杜绝有机密封件在辐射和真空环境中的老化与出气。316L不锈钢壳体整体锻造，防护等级可达IP65IP66，有效抵御核设施中的腐蚀性介质。

三、应用范围：核工业与加速器的“硬核考场”

核电站控制棒驱动机构冷却风机：反应堆压力容器顶部的强辐射场，累积剂量可达1.0×10⁶Gy，工作温度较高。惠斯通防辐射电机在该场景中已连续运行超过6年，各项指标保持稳定。

乏燃料后处理热室吊运系统：强伽马辐射+硝酸磷酸强酸腐蚀。电机累计辐射耐受剂量达1.0×10⁷Gy，在10⁻⁵Pa高真空环境下连续运行2万小时无故障。

核电站放射性废液处理系统：强γ辐照场+高浓度强酸腐蚀，电机需长期连续运转。采用316L不锈钢壳体与特氟龙涂层密封。

同步辐射光源与粒子加速器：束流线站处于10⁻⁷Pa超高真空状态，散射辐射形成持续电离辐射场。电机需在微弧度级精度下完成精密定位。

高能物理实验靶站：氢气、乙炔等IIC级气体可能同时存在。

四、真实应用案例：西北某核工业退役设备拆解项目

在西北某核工业退役设备拆解项目中，惠斯通防辐射电机连续运行超过5000小时，累计受照剂量达2×10⁶Gy，拆检时绕组绝缘电阻仍保持在100MΩ以上，轴承运转顺滑无卡滞。在秦山核电站乏燃料搬运项目中，类似技术已实现连续1500小时无故障运行。

五、电机优势与特点速览

核心指标 惠斯通130ST防辐射真空伺服电机

基座尺寸 130mm

额定功率 10kW

累计辐射耐受 1.0×10⁷Gy

真空度兼容 10⁻⁷Pa

温度范围 -196℃至+200℃

绝缘体系 聚酰亚胺薄膜绕包线

轴承方案 全陶瓷轴承+MoS₂固体润滑

壳体材质 316L不锈钢整体锻造

密封结构 全金属密封

引出方式 真空航插接头（快速插拔）

气密性 优于10⁻⁹Pa·m³s

编码器 高分辨率绝对值编码器

防爆认证 Ex d IIC T4 Gb（可选）

国际认证 IECEx、ATEX

六、惠斯通同品类防辐射电机家族

惠斯通防辐射电机系列覆盖基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的全范围定制。除130ST防辐射真空伺服电机外，同品类还包括：

60ST80ST小型防辐射伺服电机：适配核工业后处理热室取样机械臂关节驱动，已嵌入机械臂关节在强辐射场内连续运行两年，定位重复精度稳定在要求范围内。

防辐射三相异步电机：适配核电站CRDM冷却风机、乏燃料后处理热室吊运系统等大功率连续运转场景。

防辐射无框力矩电机：适配核工业机器人关节等对空间和重量极端敏感的场景。

耐辐射高低温真空电机：适配空间环境模拟、深空探测等航天级应用。

所有系列均可定制电压（DC 24V-3000VAC 220V-380V）、功率（50W-200kW）、基座（40-400mm）、安装法兰及引出方式（玻璃烧结端子真空航插）。

当核电站控制棒驱动机构的冷却风机在强辐射场中连续运行6年无需更换时；当乏燃料后处理热室的吊运电机在强酸与强辐射中完成每一次精密操作时；当退役设备拆解机器人在2×10⁶Gy的累计剂量下连续运行5000小时无故障时——惠斯通130ST防辐射真空伺服电机正在用10kW级功率输出和10⁷Gy辐射耐受，为核工业与科研加速器守住“动力生命线”。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，130ST防辐射真空伺服电机系列基座130mm、功率10kW、累计辐射耐受1.0×10⁷Gy、真空度10⁻⁷Pa、温度范围-196℃至+200℃。采用聚酰亚胺绝缘体系、全陶瓷轴承+固体润滑、全金属密封，标配真空航插接头（快速插拔），可选Ex d IIC T4 Gb防爆认证及IECExATEX国际认证。可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的定制方案。

欢迎联系惠斯通技术团队，获取防辐射真空伺服电机的定制选型方案。
