医用放疗室防辐射电机：惠斯通如何为毫米级定位肿瘤提供抗辐射动力

在肿瘤放射治疗室中，医用电子直线加速器、质子/重离子治疗系统、伽玛刀等设备的精确定位与精准束流成形，离不开一个看似不起眼的部件——驱动电机。多叶光栅（MLC）的钨合金叶片需要以±0.1mm级的精度快速开合，形成与肿瘤形状完全贴合的射野；六维治疗床需在亚毫米级范围内调整患者体位；旋转机架需在长期使用中保持等中心定位。

而这些执行机构工作的环境——医用加速器治疗室内，设备运行时不可避免地散逸出X射线和γ射线，电机内部有机绝缘材料在高能辐射场中容易发生交联或裂解，润滑剂也可能碳化失效。因此，普通工业电机难以在此类环境中长期稳定运行。

江苏惠斯通针对医用放疗设备的特殊需求，开发了耐辐射特种电机系列。其产品在累计辐射耐受剂量、绝缘系统抗辐射老化能力和无油固体润滑设计等方面进行了专门优化，为放疗设备的精确、长期、安全运行提供可靠的动力保障。

一、放射治疗设备对驱动电机的三大技术挑战

放射治疗设备中的驱动电机，主要分布于多叶光栅叶片驱动机构、治疗床多轴定位系统、旋转机架驱动系统以及剂量监测设备运动部件中。这些电机共同面临的挑战可归纳为以下三点：

1. 高能电离辐射场中的绝缘材料降解

放疗室中的散逸辐射（X射线、γ射线、中子等）剂量率虽低于核反应堆环境，但设备在整个生命周期内累计受照剂量可达1.0×10⁴ Gy至1.0×10⁵ Gy量级。普通电机中常用的有机绝缘材料（如聚酯漆包线、环氧灌封胶等）在高能辐射场中会发生化学键断裂，导致绝缘电阻下降、介电强度衰减，最终引发匝间短路或对地击穿。在质子/重离子治疗装置中，旋转机架要求等中心定位精度优于±0.3mm，这对电机驱动的长期重复定位精度提出了更为严苛的要求。

2. 长期连续运行与有限维护窗口

放射治疗设备通常要求每日连续运行，患者周转节奏快，设备停机检修时间极为有限。一旦电机发生故障，更换作业需在治疗室内进行，涉及辐射防护措施、专用工具以及多部门协调，维修周期长、成本高。因此，电机的可靠性直接关系到设备的使用率。

3. 电磁兼容与信号完整性

放疗设备中，驱动电机通常与剂量监测系统、影像引导系统等精密电子设备共处同一控制柜或治疗室内，电机产生的电磁干扰可能影响剂量监测精度或影像质量。根据IEC 60601-1-2的要求，医用电气设备必须在规定的电磁环境中正常工作。同时，编码器反馈信号需在辐射环境下保持稳定传输，以保证MLC叶片和治疗床的精确定位。

二、惠斯通医用耐辐射电机的核心技术体系

针对上述挑战，江苏惠斯通在耐辐射电机设计方面构建了多维度的技术方案：

1. 聚酰亚胺基耐辐射绝缘体系——电气性能的“耐辐射屏障”

惠斯通耐辐射电机的定子绕组采用聚酰亚胺(PI)薄膜绕包线，配合耐辐射特种浸渍漆。聚酰亚胺具有良好的综合性能，在耐温性和耐辐射性方面表现突出。研究及工程实测表明，聚酰亚胺薄膜在1.0×10⁶ Gy伽马射线辐照下，绝缘电阻仍可保持在100MΩ以上。其辐射老化寿命较普通绝缘材料提升可达一个数量级以上，可在医用加速器(1MeV-50MeV)散逸辐射场中长期稳定运行。

2. 全陶瓷轴承与固体润滑——消除润滑剂辐照降解风险

普通轴承润滑脂在伽马辐照下会发生交联硬化或裂解，失去润滑功能。惠斯通针对放射治疗室中的中高剂量区域，推荐采用全陶瓷轴承(氮化硅滚珠)配合固体润滑涂层(二硫化钼或类金刚石)的方案。该方案不依赖任何液态或膏状润滑剂，彻底消除了润滑剂辐照降解的隐患，可在辐射场中长期免维护运行。在MLC叶片等频繁往复运动的场景中，该方案能够有效保障数千万次往复运动的长期可靠性。

3. 低释气与耐辐照材料体系——保障治疗室空气质量

放射治疗室内的空气质量对患者和操作人员均具有重要影响。普通电机中的有机绝缘材料和润滑剂在服役过程中可能持续释放微量挥发性有机物，在高能辐射场中还可能加速降解生成气体副产物。惠斯通耐辐射电机采用低挥发性聚酰亚胺绝缘体系和固体无油润滑技术，从源头上有效控制挥发性物质的产生。

4. 宽温域设计与热管理

放射治疗设备在运行过程中，机架内部和MLC驱动单元附近的温度可能升高，同时治疗室在停机时段又恢复至常温甚至低温状态。惠斯通电机可在-40℃至+80℃宽温域内稳定运行，采用宽温域绝缘材料和固体润滑方案，在长期温度循环中保持尺寸稳定性、机械强度和密封性能。

三、惠斯通医用耐辐射电机在放疗设备中的具体应用

1. 多叶光栅(MLC)叶片驱动电机

MLC是医用直线加速器和伽玛刀的核心部件，由数十对至上百对钨合金叶片组成。每片叶片需在50ms至150ms内到达指定位置，以形成与肿瘤形状贴合的射野，整个治疗过程中电机需驱动叶片完成数万次往复运动。叶片的定位精度直接影响剂量分布的适形程度。驱动电机的低速平稳性、高速响应能力和长期重复定位精度直接决定了放疗方案的实施质量。传统的电动多叶光栅通过多路直流伺服电机的远程调速和高精度定位控制，快速形成要求的射野形状，从而提高放射治疗增益比。

2. 六维治疗床定位驱动电机

现代放射治疗设备中，患者治疗床需实现六个自由度的精确定位，包括X、Y、Z轴平移及旋转、俯仰、翻滚。治疗床驱动电机需在负载状态下实现亚毫米级(优于±0.1mm)的高精度定位，且在长期运行中保持重复定位精度。在颅内肿瘤的立体定向放射治疗中，定位偏差仅0.5mm即可导致靶区剂量偏离5%-10%。因此，驱动电机的闭环控制精度和长期重复定位精度是制约放疗效果的重要因素之一。

3. 质子/重离子治疗系统旋转机架驱动

质子/重离子治疗系统中，旋转机架需在-180°至+180°范围内连续旋转，承载数吨重的束流传输系统。机架驱动电机需在重载条件下实现低速平稳运行，且等中心定位精度需优于±0.3mm。在国产首台质子治疗示范装置中，旋转机架等中心精度达到±0.275mm，驱动电机系统在其中发挥了关键作用。

四、真实应用案例

案例一：某省级肿瘤医院——医用直线加速器MLC驱动电机升级

该医院于2023年对一台已使用8年的医用直线加速器进行了MLC驱动系统升级。原MLC驱动电机在长期辐照环境下频繁出现编码器信号异常和定位偏差，影响调强放疗计划的执行精度。医院设备科在多方比选后，将原MLC驱动电机更换为惠斯通定制耐辐射伺服电机，电机采用聚酰亚胺薄膜绝缘和全陶瓷轴承+固体润滑配置。

升级后，MLC叶片定位精度恢复至±0.1mm以内，连续运行18个月无电机故障。设备主管反馈：“更换后的电机在同等辐照环境下表现稳定，因电机导致的计划执行偏差显著减少，设备利用率提升约10个百分点。”

案例二：某质子治疗中心——旋转治疗室患者定位系统驱动

该质子治疗中心在调试过程中发现，治疗床升降和倾斜机构原有电机在频繁启停工况下存在定位漂移现象，且在治疗室辐射场中运行一段时间后出现反馈信号异常。经与惠斯通技术团队沟通，确认原电机耐辐射等级不足，且在负载频繁变化工况下闭环控制响应滞后。

惠斯通为其提供了定制耐辐射直流无刷伺服电机，采用耐辐射绝缘体系和全陶瓷轴承，电机支持EtherCAT总线通讯，与原有控制系统无缝集成。更换后，治疗床六自由度定位重复精度稳定在±0.05mm以内，经过12个月临床运行监测，电机性能未出现可检测到的衰减。

五、惠斯通医用耐辐射电机选型参考

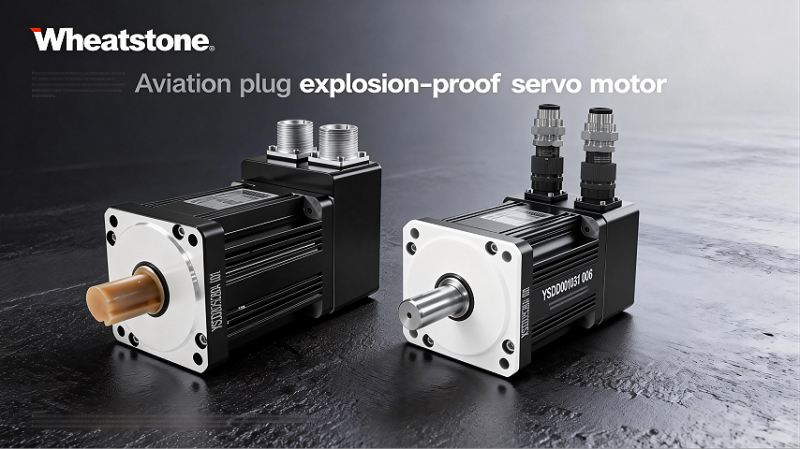

惠斯通可提供耐辐射电机、防爆电机、真空电机、高温电机、深水电机、无框力矩电机等全系列特种电机产品，并可接受从安装法兰、出线方式、编码器类型到防护等级的全方位定制。公司持有ISO9001、ISO14001质量与环境体系认证，以及防爆合格证、CCC、IECEx、ATEX认证。

六、结语

在放射治疗设备中，每一台电机的可靠运行，都是对患者治疗安全的一份无声承诺。从MLC叶片的毫秒级响应，到六维治疗床的亚毫米级定位，再到质子机架的重载平稳旋转——耐辐射电机在医用放疗室中扮演着“隐形动力”的角色。江苏惠斯通以二十多年的特种电机技术积累，为全球放疗设备制造商和医疗机构提供了从低剂量区到高剂量区的全系列耐辐射电机方案，为精准放射治疗的每一次束流照射提供可靠的动力支撑。
