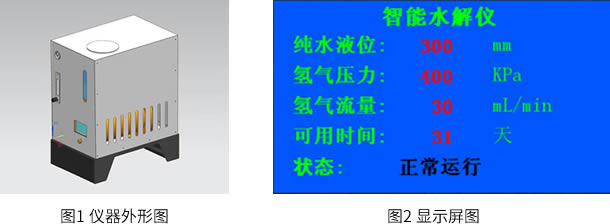

一、仪器介绍

WH619X防爆氢气发生器是由电解分离池、开关电源、压力控制、干燥净化、流量显示等系统组成。本仪器的“心脏”电解分离池为板式结构。储液、制氢、排氧可同时进行。本仪器设有不返液装置，可有效的保证仪器无返液现象。

1.　加水口：
　　为上部盖子，打开盖子，拧开里面水箱上的盖子，可给水箱加水。
2.　显示屏：
　　纯水液位：显示水箱里可用的纯水剩余高度，剩20mm时提醒加水，0mm时停止运行；
　　注：此处的高度为可用的纯水剩余高度，并非实际高度，实际高度在结构上保证比可用的纯水剩余高度0位高出240mm以上，只是在显示时为了避免给用户造成不必要的困扰，故显示可用纯水和剩余高度；
　　氢气压力：显示当前氢气的压力；
　　氢气流量：显示当前氢气的流量；
　　可用时间：根据水量和氢气流量计算可以用多少天。
3.　排气口1：
　　产生氢气连接到分析仪器。
4.　排气口2：
　　产生氧气高空排放。

二、安装与操作

本产品适用于爆炸性环境1区、2区，可燃性气体组别IIA、IIB、IIC类，温度T1~T6 组别。
　　产品的安装、使用应符合GB/T3836.15标准要求，检查和维护应符合GB/T3836.16标准要求，检修应符合GB3836.13标准要求。
　　内接地应通过电源PE线与内接地螺钉可靠连接，且有防松防腐措施；设备外接地应通过不小于4mm2黄绿接地线与现场公共接地端可靠连接。
　　产品的操作人员应经过防爆培训。
1．仪器初次安装：
　　(1)．把仪器从包装箱中取出，先检查外观及内部有无运输造成的严重损伤等异常现象，再按装箱单核对配件是否齐全。
　　(2)．电源线按防爆要求接到附合防爆要求的接线盒里。
　　(3)．将排气口1连接到附合防爆要求的分析仪器。注：排气口1不可直接对大气排放。
2．操作：
　　(1)．纯水水箱加入纯水。
　　(2)．确认纯水循环泵打开，接通电源启动开关。
　　(3)．开机2min，关闭流量计，外部压力表指示0.4Mpa，关闭仪器5min内压力不下降，表示正常。

三、注意事项

1. 仪器多处做了防拆处理，用户在不经允许的情况下不准拆解仪器，拆后不保修。
　　2. 仪器不得安装在有腐蚀性气体的室内，腐蚀性气体可使仪器电路腐蚀，缩短仪器的寿命。
　　3. 仪器不得安装在电源波动超出规定数值的地方。
　　4. 本仪器电解池为固体聚合物电解质材料制成，在使用过程中切勿加入酸、碱性物质，只能使用电导率<0.5μs(电阻率>2MΩ)的纯净水，否则将造成电解池的永久损坏。
　　5. 长期不用仪器时请不要将储液桶内的纯净水放净，要保持电解池的湿润。
　　注：本产品使用说明中并未指出所有可能的安全问题。使用本产品的人员应有正规实验室工作的实践经验，了解本产品及操作对象的性质及危害，有责任采取适当的安全和健康措施，并保证符合国家有关法律规定的条件。
