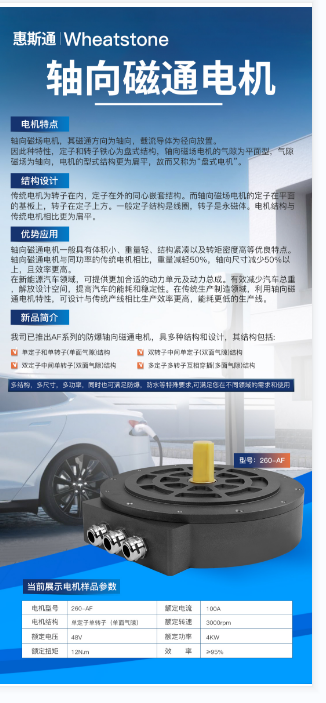

高效率扁平电机轴向磁通电机

1.电机特点:

轴向磁场电机,其磁通方向为轴向,载流导体为径向放置。

因此种特性,定子和转子铁心为盘式结构,轴向磁场电机的气隙为平面型,气隙磁场为轴向,电机的型式结构更为扁平,故而又称为“盘式电机”。

2.结构设计:

传统电机为转子在内,定子在外的同心嵌套结构。而轴向磁场电机的定子在平面的基板上,转子在定子上方。一般定子结构是线圈,转子是永磁体。电机结构与传统电机相比更为扁平。

3.优势应用:

轴向磁通电机一般具有体积小、重量轻、结构紧凑以及转矩密度高等优良特点。轴向磁通电机与同功率的传统电机相比,重量减轻50%,轴向尺⼨减少50%以上,且效率更高。

在新能源汽车领域,可提供更加合适的动力单元及动力总成。有效减少汽车总重,解放设计空间,提高汽车的能耗和稳定性。在传统生产制造领域,利用轴向磁通电机特性,可设计与传统产线相比生产效率更高,能耗更低的生产线。

4.新品简介:

我司已推出AF系列的防爆轴向磁通电机,具多种结构和设计,其结构包括:

1)单定子和单转子(单面气隙)结构;

2)双转子中间单定子(双面气隙)结构;

3)双定子中间单转子(双面气隙)结构;

4)多定子多转子互相穿插(多面气隙)结构。

多结构,多尺寸,多功率,同时也可满足防爆,防水等特殊要求,可满足您在不同领域的需求和使用。


当前展示轴向磁通电机样品 260-AF 参数为:

电机结构:单定子单转子(单面气隙)

额定电压:48V;   额定电流:100A;   额定功率:4KW;

额定扭矩:12N.m; 额定转速:3000RPM;效率:≥95%
