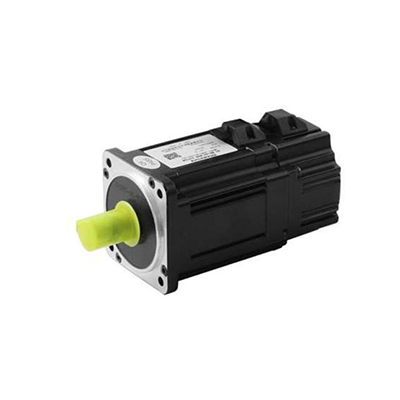

80直流无刷电机

产品简介 / Introduction

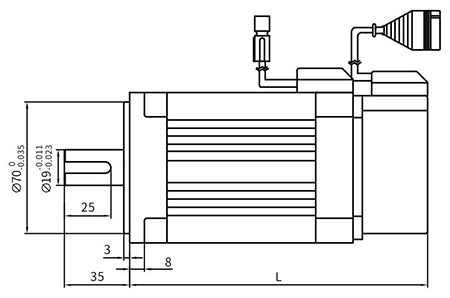

电机尺寸表MOTOR DIMENSION TABLE


电机型号MOTOR MODEL

电机型号L(mm)L2(mm)
80WD-M006XX-XXV134
80WD-M013XX-XXV140
80WD-M024XX-XXV160170
80WD-M006XXB-XXV189
80WD-M013XXB-XXV184
80WD-M024XXB-XXV204214

参数表PARAMETER TABLE

DC24VDC48V
电机型号80WD-M00630-24V80WD-M01330-24V80WD-M02430-24V80WD-M00630-48V80WD-M01330-48V80WD-M02430-48V
额定功率(KW)0.20.40.750.20.40.75
额定电流(A)10.420.839.14.99.818.4
额定转速(rpm)300030003000300030003000
转速高至(rpm)360036003600360036003600
额定扭矩(Nm)0.61.32.40.61.32.4
峰值扭矩(Nm)1.83.97.21.83.97.2
转子惯量(kg.cm2)0.30.60.90.30.60.9
机械时间常数(ms)11.513.417.310.111.815.1
DC72V
电机型号80WD-M00630-72V80WD-M01330-72V80WD-M02430-72V
额定功率(KW)0.20.40.75
额定电流(A)3.36.512.3
额定转速(rpm)300030003000
转速高至(rpm)360036003600
额定扭矩(Nm)0.61.32.4
峰值扭矩(Nm)1.83.97.2
转子惯量(kg.cm2)0.30.60.9
机械时间常数(ms)7.28.410.8

注：电机接口、电压、转速可按客户要求定制

型号命名规则MODEL NAMING RULES

型号命名
代号说明
①机座号、电机外径单位：mm
②电机类型WD表示电机为直流无刷电机
③反馈元件规格M表示有霍尔传感器/N表示无霍尔传感器
④额定转矩表示电机额定转矩，其值为三位X0.1单位Nm
⑤额定转速表示电机额定转速，其值为两位X100单位rpm
⑥失电制动器代号B表示带失电制动器，缺省表示不带失电制动器
⑦电压等级表示电机额定电压，包括DC24V、DC48V、DC72V、DC96V、DC310V等
⑧定制特征客户定制代号
