90直流无刷电机

产品简介 / Introduction

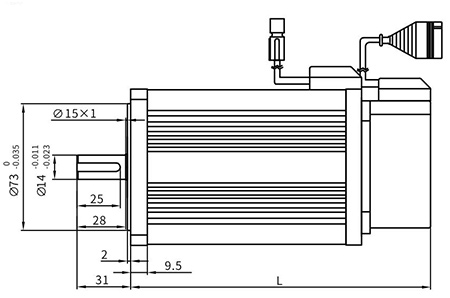

电机尺寸表MOTOR DIMENSION TABLE


电机型号MOTOR MODEL

电机型号L(mm)
90WD-M024XX-XXV158.5
90WD-M035XX-XXV168.5
90WD-M050XX-XXV188.5

参数表PARAMETER TABLE

DC24VDC48V
电机型号90WD-M02430-24V90WD-M03530-24V90WD-M05020-24V90WD-M02430-48V90WD-M03530-48V90WD-M05030-48V
额定功率(KW)0.751.110.751.11.5
额定电流(A)36.853.949.018.427.036.8
额定转速(rpm)300030003000300030003000
转速高至(rpm)360036003600360036003600
额定扭矩(Nm)2.43.552.43.55
峰值扭矩(Nm)7.210.5157.210.515
转子惯量(kg.cm2)11.31.911.31.9
机械时间常数(ms)17.617.622.415.415.419.6
DC72V
电机型号90WD-M02430-72V90WD-M03530-72V90WD-M05030-72V
额定功率(KW)0.751.11.5
额定电流(A)12.318.024.5
额定转速(rpm)300030003000
转速高至(rpm)360036003600
额定扭矩(Nm)2.43.55
峰值扭矩(Nm)7.210.515
转子惯量(kg.cm2)11.31.9
机械时间常数(ms)111114

注:电机接口、电压、转速可按客户要求定制

型号命名规则MODEL NAMING RULES

型号命名
代号说明
机座号、电机外径单位:mm
电机类型WD表示电机为直流无刷电机
反馈元件规格M表示有霍尔传感器/N表示无霍尔传感器
额定转矩表示电机额定转矩,其值为三位X0.1单位Nm
额定转速表示电机额定转速,其值为两位X100单位rpm
失电制动器代号B表示带失电制动器,缺省表示不带失电制动器
电压等级表示电机额定电压,包括DC24V、DC48V、DC72V、DC96V、DC310V等
定制特征客户定制代号
