110直流无刷电机

产品简介 / Introduction

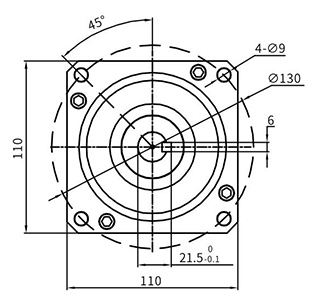

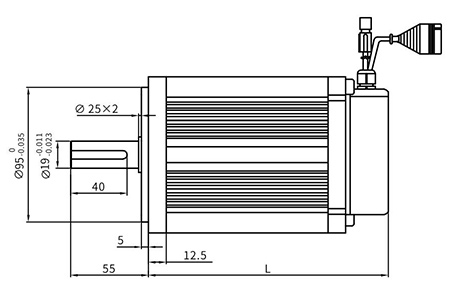

电机尺寸表MOTOR DIMENSION TABLE


电机型号MOTOR MODEL

电机型号L(mm)L2(mm)
110WD-M020XX-XXV144.5
110WD-M040XX-XXV169199
110WD-M060XX-XXV199229
110WD-M020XXB-XXV227
110WD-M040XXB-XXV251.5
110WD-M060XXB-XXV281.5

参数表PARAMETER TABLE

DC24VDC48V
电机型号110WD-M02030-24V110WD-M04030-24V110WD-M06020-24V110WD-M09015-24V110WD-口02030-48V110WD-口04030-48V110WD-口06030-48V110WD-口09025-48V
额定功率(KW)0.61.21.21.40.61.21.82.4
额定电流(A)31.362.562.572.914.729.444.158.8
额定转速(rpm)30003000200015003000300030002500
转速高至(rpm)36003600240018003600360036003000
额定扭矩(Nm)24692469
峰值扭矩(Nm)61218276121827
转子惯量(kg.cm2)3.15.47.610.83.15.47.610.8
机械时间常数(ms)15.419.223.028.813.416.820.225.2
DC72V
电机型号110WD-M02030-72V110WD-M04030-72V110WD-M06030-72V110WD-M09030-72V
额定功率(KW)0.61.21.82.7
额定电流(A)9.819.629.444.1
额定转速(rpm)3000300020001500
转速高至(rpm)3600360024001800
额定扭矩(Nm)2469
峰值扭矩(Nm)6121827
转子惯量(kg.cm2)3.15.47.610.8
机械时间常数(ms)9.612.014.418.0

注：电机接口、电压、转速可按客户要求定制

型号命名规则MODEL NAMING RULES

型号命名
代号说明
①机座号、电机外径单位：mm
②电机类型WD表示电机为直流无刷电机
③反馈元件规格M表示有霍尔传感器/N表示无霍尔传感器
④额定转矩表示电机额定转矩，其值为三位X0.1单位Nm
⑤额定转速表示电机额定转速，其值为两位X100单位rpm
⑥失电制动器代号B表示带失电制动器，缺省表示不带失电制动器
⑦电压等级表示电机额定电压，包括DC24V、DC48V、DC72V、DC96V、DC310V等
⑧定制特征客户定制代号
