防辐射步进电机

产品简介 / Introduction

电机特点MOTOR CHARACTERISTICS

1完整的产品范围：额度转矩从0.5Nm-50Nm，如有需要可扩展到250Nm

2标准防护等级为IP65，可扩展到IP67

3内置温度传感器，提供实时温度检测信号

4电机工作温度范围-40°C至+75°C, -60°C至+ 200°C可选

5工作温度可扩展到-80°C

6抗冲击能力可达到15G以上

7可扩展在核辐射条件(10⁵ Gray)下运行

8可扩展在真空环境(10^-7Pa)下运行

参数表PARAMETER TABLE

电机型号	85BYGH-R350C	85BYGH-R450B	85BYGH-R450C	86BYGX-R450A	86BYGX-R450B	86BYGX-R450C
相数	3	2	2	2	2	2
保持力矩(Nm)	6	3.5	6	1.6	4	7.5
步距角(°)	0.6/1.2	0.9/1.8	0.9/1.8	0.9/1.8	0.9/1.8	0.9/1.8
电流(A)	3.7	3	4	3.1	3	5
电压(V)	12	5.4	3.8	2.79	3.6	4.9
相电感(mH)	11.5	10	7.5	2.7	11	4.4
转动惯量(kg.cm²)	3.58	2.7	3.2	0.64	1.3	1.9
启动频率(Hz)	124	94	114	64	92	129
重量(Kg)	4	3	3.7	1.6	2.7	3.54

电机型号	110BYG-R350B	110BYG-R350C	110BYG-R350D	130BYG-R350A	130BYG-R350B	130BYG-R350C
相数	3	3	3	3	3	3
保持力矩(Nm)	12	18	25	27	37	50
步距角(°)	0.6/1.2	0.6/1.2	0.6/1.2	0.6/1.2	0.6/1.2	0.6/1.2
电流(A)	3	5	5	5	5	7
电压(V)	80~350	80~350	80~350	80~350	80~350	80~350
相电感(mH)	30	35	28	20	25	30
转动惯量(kg.cm²)	12.5	16.5	20.5	28	37	45
启动频率(Hz)	1600	1600	1600	1600	1600	1600
重量(Kg)	9.8	13.3	15.4	15	18.65	25

电机型号	110BYG-R250B	110BYG-R250C	110BYG-R250D	130BYG-R250A	130BYG-R250B	130BYG-R250C
相数	2	2	2	2	2	2
保持力矩(Nm)	12	18	25	27	37	50
步距角(°)	0.9/1.8	0.9/1.8	0.9/1.8	0.9/1.8	0.9/1.8	0.9/1.8
电流(A)	4	4	4	4	6	6
电压(V)	80~300	80~300	80~300	80~300	80~300	80~300
相电感(mH)	6	7	9	6.3	8.3	8.3
转动惯量(kg.cm²)	12.8	16.5	20.5	28	37	45
启动频率(Hz)	1200	1200	1200	1100	1100	1100
重量(Kg)	9.8	13.3	15.4	15	18.65	25

注：电机接口、电压、转速可按客户要求定制

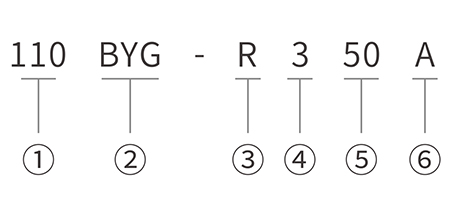

型号命名规则MODEL NAMING RULES

型号命名规则

防辐射步进电机

代号说明
①	机座号、电机外径	单位：mm
②	电机形式	混合式步进电机
③	扩展代号	R表示防辐射型，缺省表示普通型
④	电机相数	2代表2相，3代表3相，5代表5相
⑤	电机转子齿数	电机转子上的齿的数目
⑥	电机机身长度	F用代号英文字母A、B、C.....表示
⑦	定制特征	客户定制代号
